纯电动汽车动力性能深度力学分析与仿真建模

  • 2026-09-06 18:41:47
纯电动汽车动力性能深度力学分析与仿真建模

纯电动汽车(BEV)动力性能分析框架:涵盖从电化学(电池电压下拉)、机电转换(电机外特性与响应限制)到整车动力学(打滑边界与惯量计算)的全链路数学模型,并附带 Excel 快速计算指南与完整的 MATLAB 仿真代码。

第一章:引言与性能指标定义

动力性能是电动汽车(EV)核心指标。不同于传统燃油车,EV 的动力响应受到电池电化学特性、电机控制策略及轮胎物理极限的共同约束。

主要评估指标包括:

  • 最高车速 (v_max):车辆能达到的稳定极速。

  • 加速时间 (t_acc):0-100 km/h 或 0-400m 加速时间。

  • 最大爬坡度 (i_max):特定车速下的最大爬坡能力。

第二章:整车纵向动力学方程

基于牛顿第二定律,驱动力 (Ft) 需克服行驶阻力与惯性力:

Ft = Ff + Fw + Fi + Fj

其中:

  • Ft: 车轮处的驱动力

  • Ff: 滚动阻力

  • Fw: 空气阻力

  • Fi: 坡度阻力

  • Fj: 加速阻力

第三章:行驶阻力分解与计算

为了计算所需的驱动力,必须精确量化稳态阻力:

  1. 滚动阻力:

    Ff = f * m * g * cos(α)

    (其中 f 为滚动阻力系数,m 为质量)

  2. 空气阻力:

    Fw = 0.5 * Cd * A * ρ * v^2

    (其中 Cd 为风阻系数,A 为迎风面积,ρ 为空气密度,v 为车速)

  3. 坡度阻力:

    Fi = m * g * sin(α)

第四章:旋转质量换算系数与惯量计算

在动态加速过程中,除了平动质量 m,还需要克服旋转部件(电机转子、减速器齿轮、车轮)的转动惯量。我们将这些惯量折算为平动质量,引入旋转质量换算系数 δ (delta)。

等效计算公式:

δ = 1 + (ΣIw / (m * r^2)) + (Im * ig^2 * ηT) / (m * r^2)

其中:

  • Iw: 车轮转动惯量

  • r: 轮胎滚动半径

  • Im: 电机转子转动惯量(EV中此项影响巨大,因电机转速极高)

  • ig: 减速器总速比

  • ηT: 传动系效率

此时,加速阻力 Fj 修正为:

Fj = δ * m * (dv / dt)

第五章:轮胎附着极限与打滑边界计算

电机具备毫秒级的扭矩响应,极易突破轮胎抓地力。必须计算附着力极限以修正实际驱动力。

  1. 动态轴荷计算(以后驱车 RWD 为例):

    加速时发生轴荷转移,后轴垂直载荷 Fz_r 增加:

    Fz_r = (m * g * Lf + m * a * hg) / L

    (其中 L 为轴距,hg 为质心高度,a 为加速度)

  2. 打滑边界与驱动力修正:

    实际作用于地面的驱动力是电机输出力与路面摩擦力的最小值:

    Ft_actual = min(Ft_motor, μ_peak * Fz_r)

    (其中 μ_peak 为路面峰值附着系数)

第六章:电驱系统外特性建模

电机的输出特性曲线是动力性计算的基础。通常分为恒扭矩区和恒功率区。

  1. 基速 (Base Speed, n_base):

    扭矩转折点的转速。

    n_base = (9550 * P_peak) / T_peak

  2. 转矩特性:

    • 当转速 n <= n_base 时:T = T_peak

    • 当转速 n > n_base 时:T = (9550 * P_peak) / n

第七章:电池模型与电压下拉 (Voltage Sag) 计算

电池不仅是能量源,更是功率限制源。大电流放电会导致端电压下降,进而削弱电机的高速功率能力。

  1. 端电压方程 (R-int模型):

    U_load = OCV - I_bat * R_in

    (其中 OCV 为开路电压,R_in 为直流内阻)

  2. 电流与功率耦合:

    电机请求功率 Preq 需由电池提供:

    Preq = U_load * I_bat

    结合上述两式,需解一元二次方程求得实际母线电压 U_load。当 U_load 下降严重时,电机将无法维持预期的峰值功率。

第八章:基于电压插值的功率修正

这是高性能EV仿真的关键。电机控制器(Inverter)的输出电压受限于电池母线电压。

  1. Map 插值逻辑:

    电机峰值扭矩不仅是转速的函数,也是电压的函数:

    T_limit = f(n_motor, U_bus)

    需要建立一个三维查表 (Lookup Table):X轴=转速,Y轴=电压,Z轴=最大扭矩。

  2. 动态修正:

    在每个仿真步长中,先计算电池电压,再查表得到当前电压下的最大扭矩。这解释了为什么低电量(低SOC/低电压)时,电动车极速和后段加速能力会变差。

第九章:建扭速率 (Torque Slew Rate) 与响应延迟

物理世界中,扭矩阶跃是不存在的。从驾驶员踩下踏板到电机输出目标扭矩需要时间。

公式表达:

dT_actual / dt <= K_slew

离散化计算:

T_act(t) = T_act(t-1) + min(ΔT_req, K_slew * Δt)

其中 K_slew 单位通常为 Nm/s。

  • 高性能模式:5000-10000 Nm/s

  • 舒适模式:1000-2000 Nm/s

  • 影响:忽略此项会导致0-100km/h起步仿真结果偏快 0.2~0.3秒。

第十章:全流程仿真逻辑总结

将上述所有章节串联,形成以时间步长 Δt(通常取 0.01s)推进的迭代算法:

  1. 输入:当前车速 v,油门开度。

  2. 能力检查:

    • 计算电池负载电压 (第7章)。

    • 根据电压修正电机可用扭矩 (第8章)。

  3. 响应限制:应用建扭速率限制,得到实际电机扭矩 (第9章)。

  4. 打滑检查:计算动态轴荷,修正轮端驱动力 (第5章)。

  5. 动力学积分:

    a = (Ft_net) / (δ * m)

    v_new = v_old + a * Δt


第十一章:工程开发工具——Excel 快速迭代表

在 MATLAB 建模前,推荐使用 Excel 进行参数校验。

1. 参数定义页 (Input Data)

  • 输入整车参数 (m, A, Cd, f) 和传动参数 (ig, eta)。

  • 关键点:直接输入预估的旋转质量系数 delta (如 1.08),用于简化计算。

2. 静态能力计算页 (Static Analysis)

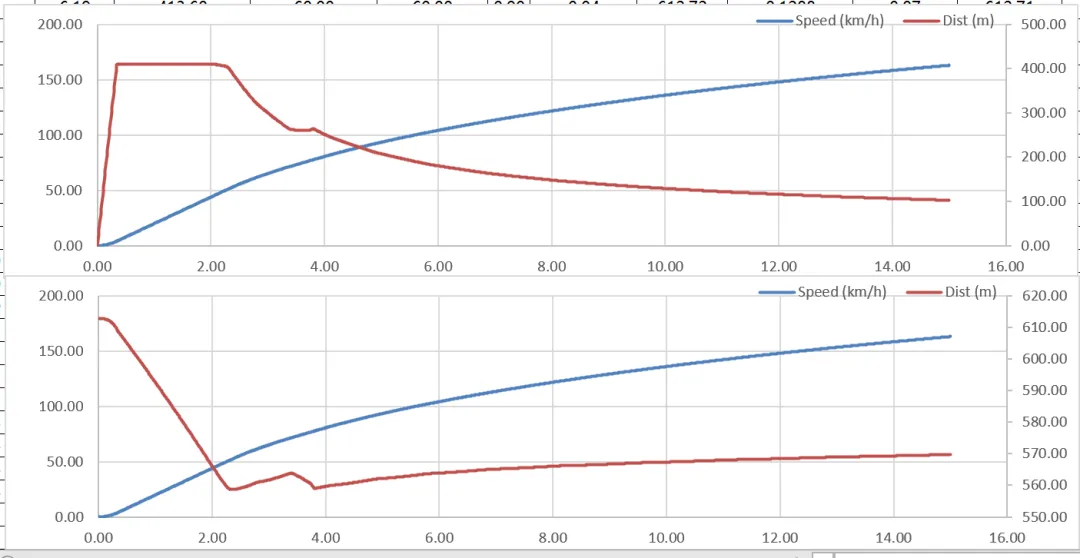

  • 绘制“驱动力 vs 阻力”平衡图。

  • 两条曲线交点即为理论最高车速。

3. 动态积分页 (Dynamic Integration)

  • 采用欧拉法,每行代表 0.1s。

  • 列逻辑:

    时间 -> 当前速度 -> 阻力 -> 剩余功率 -> 加速度 -> 新速度。

  • 局限性:Excel 难以处理电压迭代和精细的打滑控制,需使用第十二章的 MATLAB 代码。


第十二章:MATLAB 完整动力性仿真代码

Matlab

%% 纯电动汽车动力性能仿真 (0-100km/h)% 包含:电压下拉、打滑计算、建扭速率、旋转惯量% Author: Gemini Thought Partnerclear; clc; close all;%% 1. 车辆与环境参数定义m_vehicle = 1600;       % [kg] 整车整备质量 + 负载r_tire = 0.306;         % [m] 轮胎滚动半径 (e.g., 205/55 R16)Cd = 0.28;              % [-] 风阻系数A_front = 2.2;          % [m^2] 迎风面积rho_air = 1.225;        % [kg/m^3] 空气密度f_roll = 0.015;         % [-] 滚动阻力系数g = 9.81;               % [m/s^2] 重力加速度L = 2.7;                % [m] 轴距Lf = 1.2;               % [m] 质心到前轴距离 (用于轴荷计算)h_cg = 0.5;             % [m] 质心高度%% 2. 传动系统参数 (含惯量计算)ig = 9.5;               % [-] 减速器速比eta = 0.94;             % [-] 传动系综合效率J_motor = 0.05;         % [kg*m^2] 电机转子转动惯量 (关键参数!)J_wheel = 1.2;          % [kg*m^2] 单个车轮转动惯量% 计算旋转质量换算系数 delta (第4章公式)m_eq_wheel = (4 * J_wheel) / (r_tire^2);          % 4个轮子的等效质量m_eq_motor = (J_motor * ig^2 * eta) / (r_tire^2); % 电机的等效质量delta = 1 + (m_eq_wheel + m_eq_motor) / m_vehicle;fprintf('旋转质量换算系数 delta: %.3f\n', delta);%% 3. 电池参数 (用于电压下拉计算)Voc_base = 360;         % [V] 电池开路电压R_int = 0.05;           % [Ohm] 电池直流内阻Capacity_Ah = 60;       % [Ah] 电池容量%% 4. 电机特性参数T_peak_motor = 300;     % [Nm] 电机峰值扭矩P_peak_motor = 150000;  % [W] 电机峰值功率 (150kW)Max_RPM = 16000;        % [rpm] 电机最高转速% 建扭速率限制 (Torque Slew Rate) - 第9章SlewRate_Nm_per_sec = 2000; % [Nm/s]%% 5. 仿真初始化dt = 0.01;              % [s] 仿真步长 (10ms)t_max = 30;             % [s] 最大仿真时间N = t_max / dt;% 初始化状态数组time = zeros(N,1);v_kmh = zeros(N,1);     % 车速 km/hv_ms = zeros(N,1);      % 车速 m/sacc = zeros(N,1);       % 加速度 m/s^2T_motor_cmd = zeros(N,1); % 请求扭矩T_motor_act = zeros(N,1); % 实际扭矩Voltage_Load = zeros(N,1);% 负载电压Slip_Flag = zeros(N,1);   % 打滑标志位% 初始条件v_ms(1) = 0; T_motor_act(1) = 0;Voltage_Load(1) = Voc_base;%% 6. 主循环 (时间步进积分)fori = 2:N    time(i) = time(i-1) + dt;% --- A. 当前状态更新 ---    v_curr = v_ms(i-1); % 上一时刻速度    n_motor = (v_curr / r_tire) * ig * (60 / (2*pi)); % [rpm] 计算电机转速% --- B. 基础阻力计算 ---    F_aero = 0.5 * Cd * A_front * rho_air * v_curr^2;    F_roll = m_vehicle * g * f_roll;    F_res = F_aero + F_roll;% --- C. 电机外特性计算 (含电压下拉修正) ---% 1. 计算理论上的基础外特性 (无电压限制)if n_motor > 0        T_limit_base = min(T_peak_motor, (9550 * P_peak_motor) / n_motor);else        T_limit_base = T_peak_motor;end% 2. 估算电池负载电压% 这是一个代数环,我们用上一时刻的扭矩来估算当前电压    P_est_elec = (T_motor_act(i-1) * n_motor * 2*pi/60) / 0.9; if P_est_elec < 0; P_est_elec = 0; end% 解一元二次方程估算电压: P = U * I = U * (Voc - U)/R    delta_volt = Voc_base^2 - 4 * P_est_elec * R_int;if delta_volt > 0        U_load = (Voc_base + sqrt(delta_volt)) / 2;else        U_load = Voc_base / 2; % 极端情况end    Voltage_Load(i) = U_load;% 3. 基于电压修正电机峰值功率 (模拟 Map 插值)    Voltage_Factor = max(0.5, min(1, U_load / 320));     T_limit_volt = T_limit_base * Voltage_Factor;% --- D. 建扭速率限制 (Slew Rate) ---    T_target = T_limit_volt;     dT_max = SlewRate_Nm_per_sec * dt;if T_target > T_motor_act(i-1)        T_mot_dyn = min(T_target, T_motor_act(i-1) + dT_max);else        T_mot_dyn = max(T_target, T_motor_act(i-1) - dT_max);end% --- E. 轮胎打滑边界计算 ---    acc_prev = acc(i-1);    Fz_rear = (m_vehicle * g * Lf + m_vehicle * acc_prev * h_cg) / L;    mu_peak = 0.95;     F_traction_limit = mu_peak * Fz_rear;    F_drive_req = (T_mot_dyn * ig * eta) / r_tire;% 判断是否打滑if F_drive_req > F_traction_limit        F_drive_actual = F_traction_limit;        Slip_Flag(i) = 1;         T_motor_act(i) = (F_traction_limit * r_tire) / (ig * eta);else        F_drive_actual = F_drive_req;        Slip_Flag(i) = 0;        T_motor_act(i) = T_mot_dyn;end% --- F. 动力学积分 ---    F_net = F_drive_actual - F_res;    a_curr = F_net / (m_vehicle * delta);    v_next = v_curr + a_curr * dt;    acc(i) = a_curr;    v_ms(i) = v_next;    v_kmh(i) = v_next * 3.6;if v_kmh(i) >= 100 && v_kmh(i-1) < 100        fprintf('--- 0-100 km/h 加速时间: %.3f 秒 ---\n', time(i));endif n_motor > Max_RPM        T_motor_act(i) = 0; endend%% 7. 绘图结果分析figure('Color','w');subplot(2,2,1); plot(time, v_kmh); title('Vehicle Speed (km/h)'); grid on;subplot(2,2,2); plot(time, acc/9.81); title('Longitudinal G'); grid on;subplot(2,2,3); plot(time, T_motor_act); title('Motor Torque (Nm)'); grid on;subplot(2,2,4); plot(time, Voltage_Load, 'r'); title('Bus Voltage (V)'); grid on;
