第一部分：基础概念与标准框架

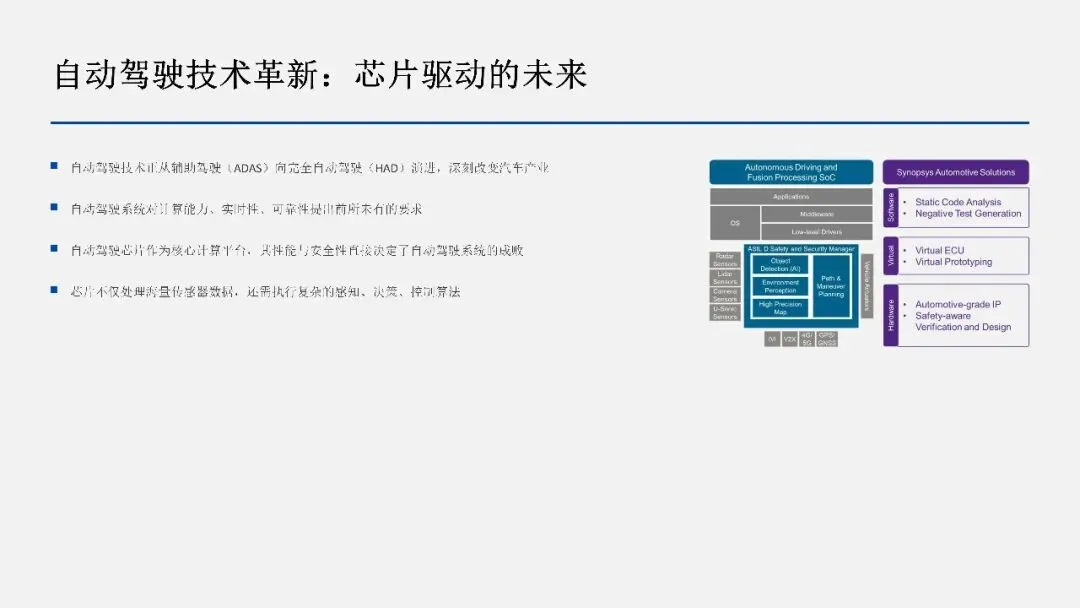

1. 自动驾驶芯片的核心挑战

实时性要求：系统必须在毫秒级时间内完成感知、决策和控制，任何延迟都可能导致严重事故。

可靠性和安全性：芯片故障可能直接威胁乘客和行人的生命安全。

功耗和散热平衡：需要在性能和功耗之间找到最优平衡点。

多传感器融合：处理来自多个传感器的数据，实现准确的环境感知。

成本与性能权衡：在满足性能要求的前提下，控制成本。

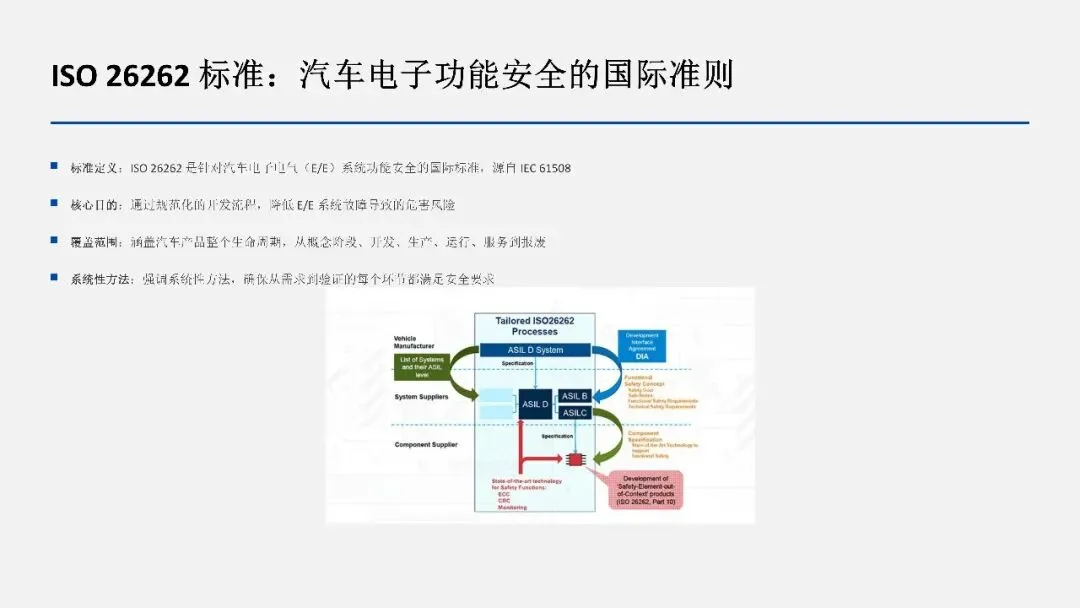

2. ISO 26262 功能安全标准

ISO 26262 是汽车行业的功能安全标准，适用于电气/电子系统的开发。该标准采用 V 模型作为开发框架，强调系统工程、需求分析、设计、实现、测试和验证的全生命周期管理。

标准的十个部分分别涵盖：

·第1 部分：概述和概念

·第2 部分：功能安全管理

·第3 部分：概念阶段

·第4 部分：产品开发：系统级

·第5 部分：产品开发：硬件级

·第6 部分：产品开发：软件级

·第7 部分：生产、运行、服务和报废

·第8 部分：支持流程

·第9 部分：功能安全评估

·第10 部分：指南

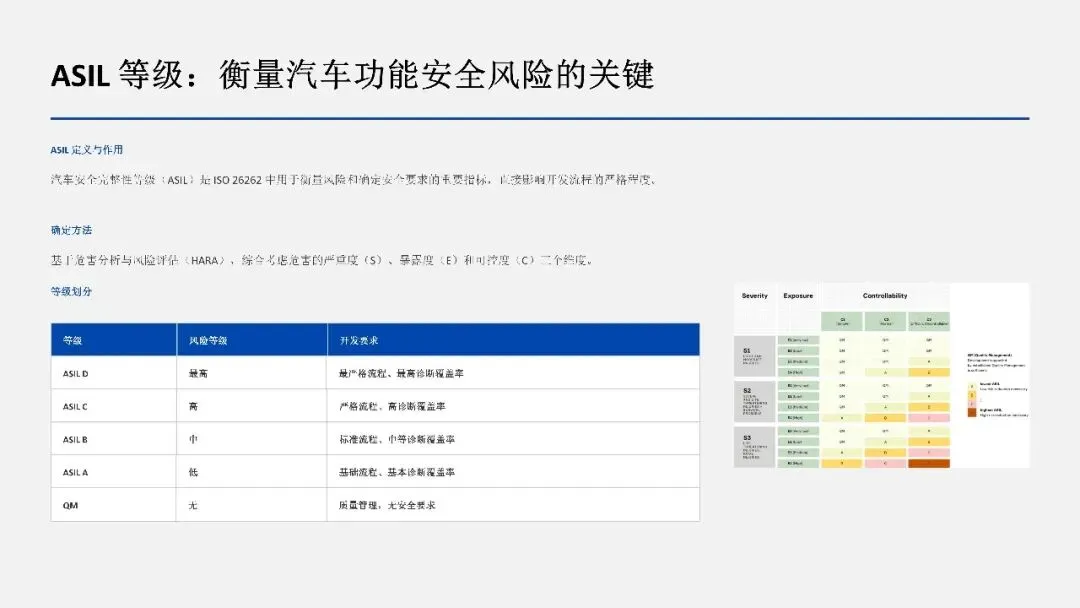

3. ASIL 等级体系

ASIL（汽车安全完整性等级）分为四个等级，从低到高为 ASIL A、ASIL B、ASIL C 和 ASIL D。

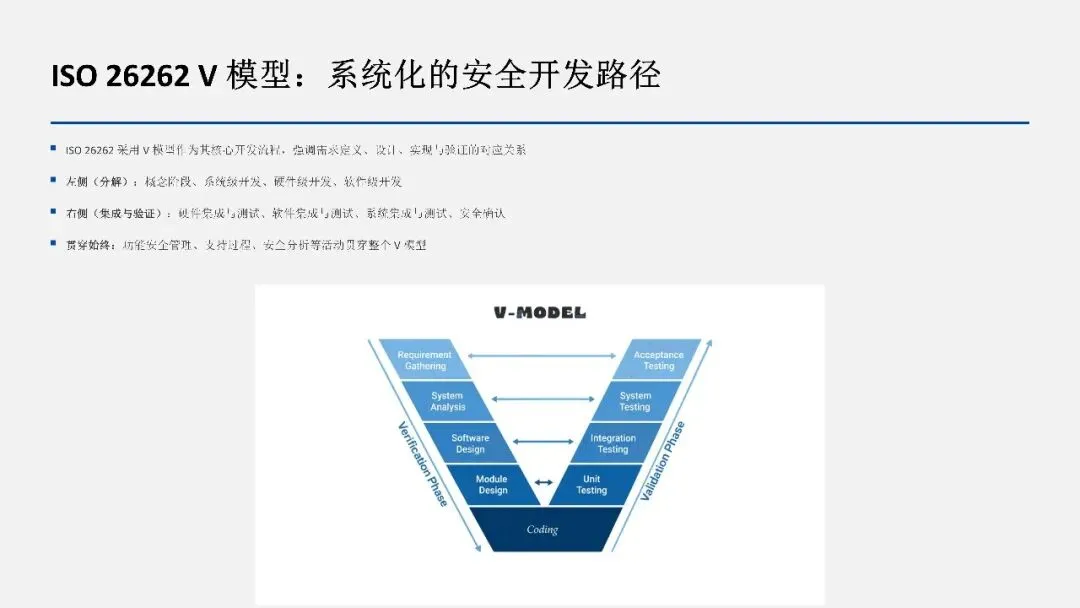

4. V 模型开发流程

ISO 26262 采用 V 模型作为开发框架，左侧为需求分析和设计阶段，右侧为测试和验证阶段。

V 模型的关键阶段：

·概念阶段：定义系统功能和安全需求

·系统设计：将需求分解为系统级设计

·硬件设计：硬件架构设计和详细设计

·软件设计：软件架构设计和代码实现

·单元测试：测试单个软件模块和硬件单元

·集成测试：测试模块间的集成

·系统测试：测试整个系统的功能

·验收测试：验证系统是否满足需求

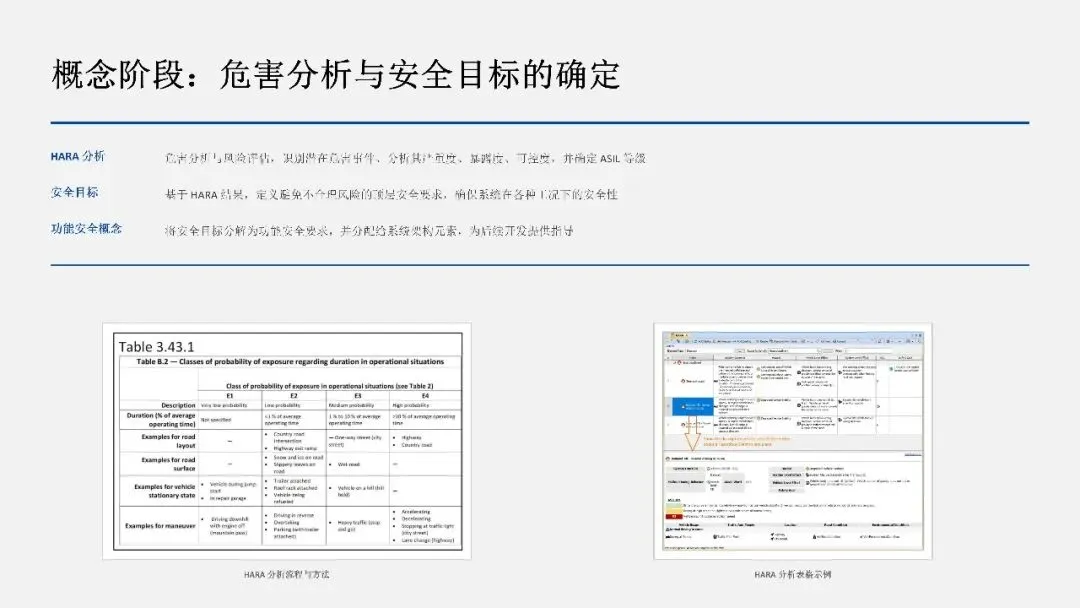

5. HARA 分析与安全目标

HARA（危害分析与风险评估）是功能安全工程的基础。通过 HARA，我们可以：

·识别所有可能的危害

·评估每个危害的严重程度、发生概率和可控性

·确定相应的ASIL 等级

·定义安全目标和安全需求

安全目标是为了防止或控制特定危害而必须实现的功能安全要求。每个安全目标都应该有明确的ASIL 等级和验证方法。

第二部分：开发流程与验证方法

6. 系统级设计的功能安全要求

系统级设计必须确保：

·功能分配：将安全功能分配给硬件、软件或人工操作

·冗余设计：关键功能采用冗余架构，提高可靠性

·故障检测：系统能够检测故障并进入安全状态

·诊断覆盖率：诊断机制应覆盖尽可能多的故障模式

·时间要求：系统必须在规定时间内完成安全功能

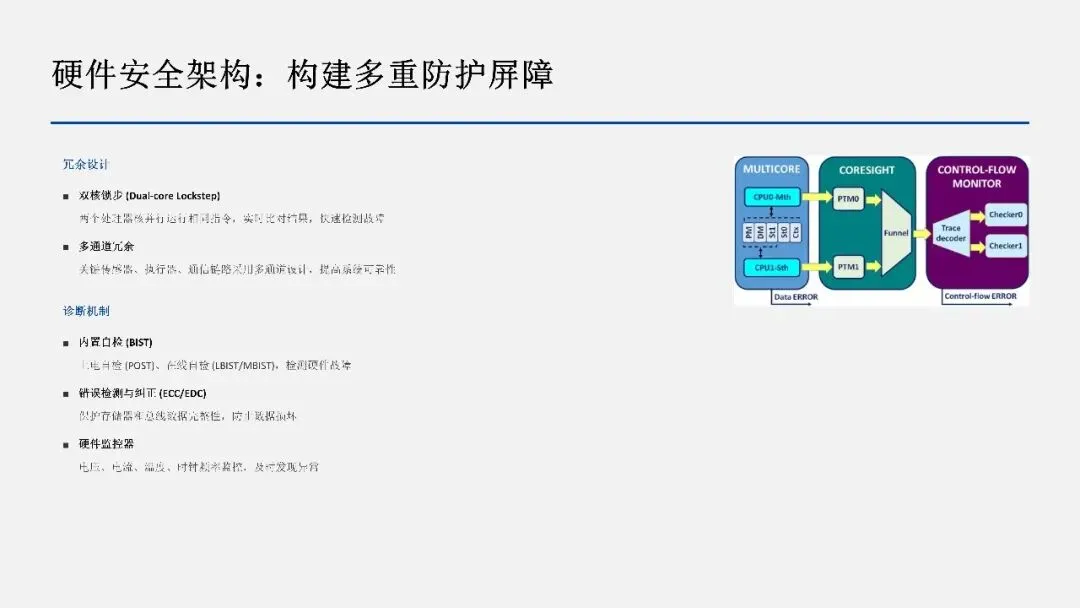

7. 硬件安全架构

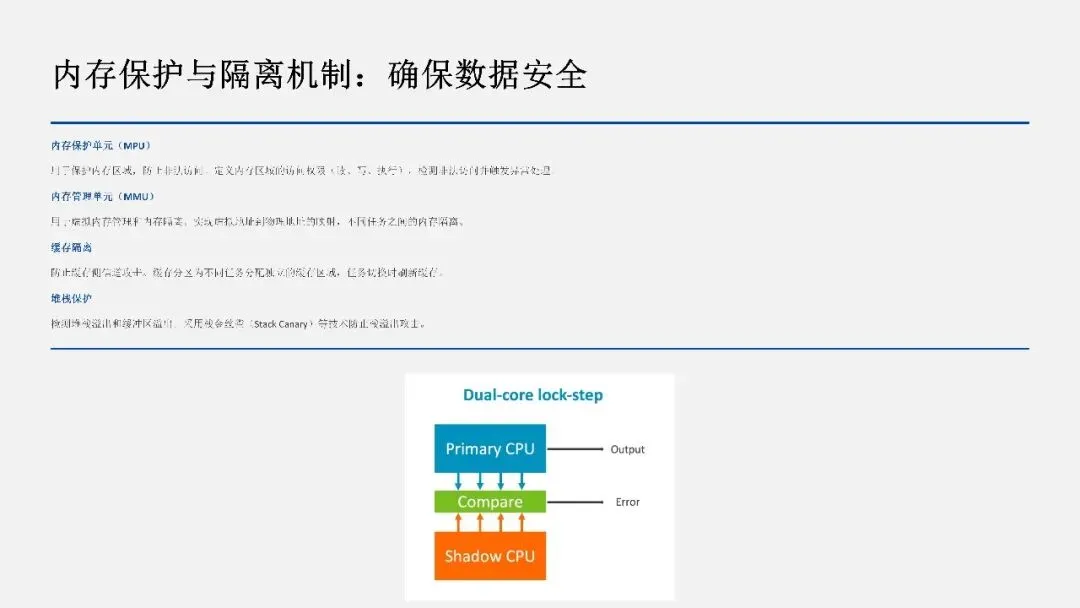

双核锁步（Dual-Core Lockstep）：两个核心执行相同的指令序列，实时比较执行结果。如果结果不一致，说明发生了故障，系统可以立即采取措施。这种方法能够检测单点故障，但硬件成本高，功耗增加。

ECC（Error Correcting Code）：用于内存和缓存的错误检测和纠正。SECDED（Single Error Correction, Double Error Detection）能够纠正单比特错误，检测双比特错误。对于关键数据，可以采用更强的 ECC 编码。

内存保护单元（MPU）：定义内存区域的访问权限，检测非法访问。内存管理单元（MMU）提供虚拟内存管理和内存隔离。缓存隔离防止缓存侧信道攻击。

看门狗定时器（Watchdog Timer）：监测软件的执行状态，当软件无响应时触发系统复位，防止系统进入死循环。

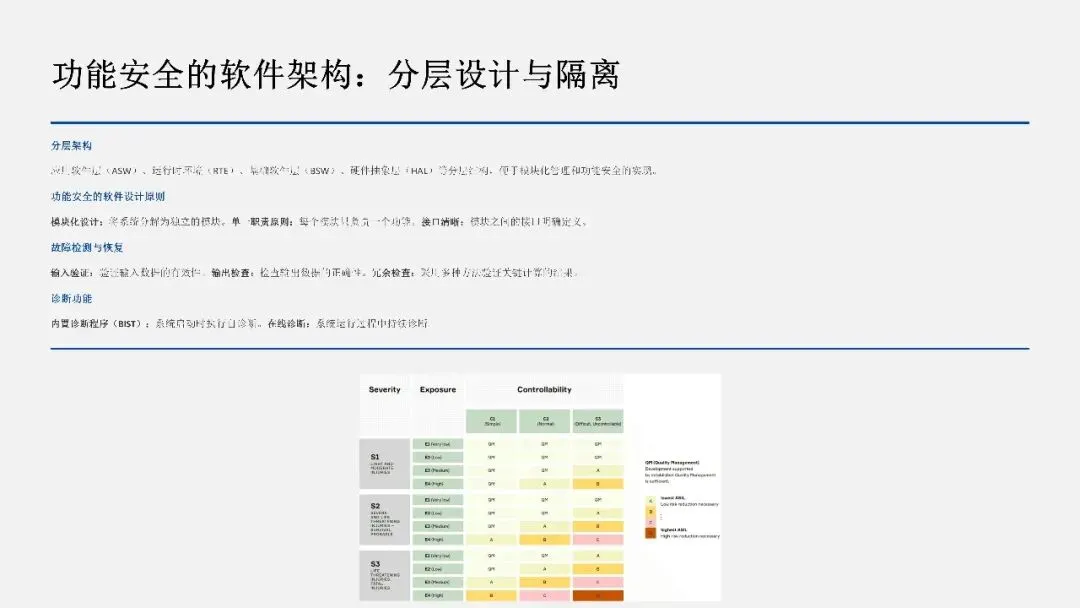

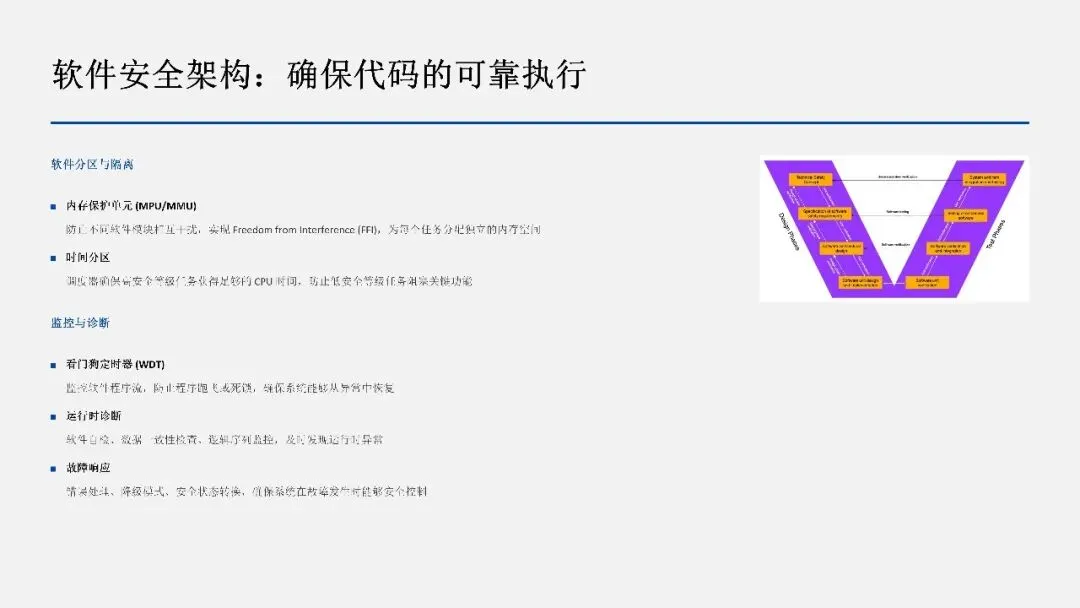

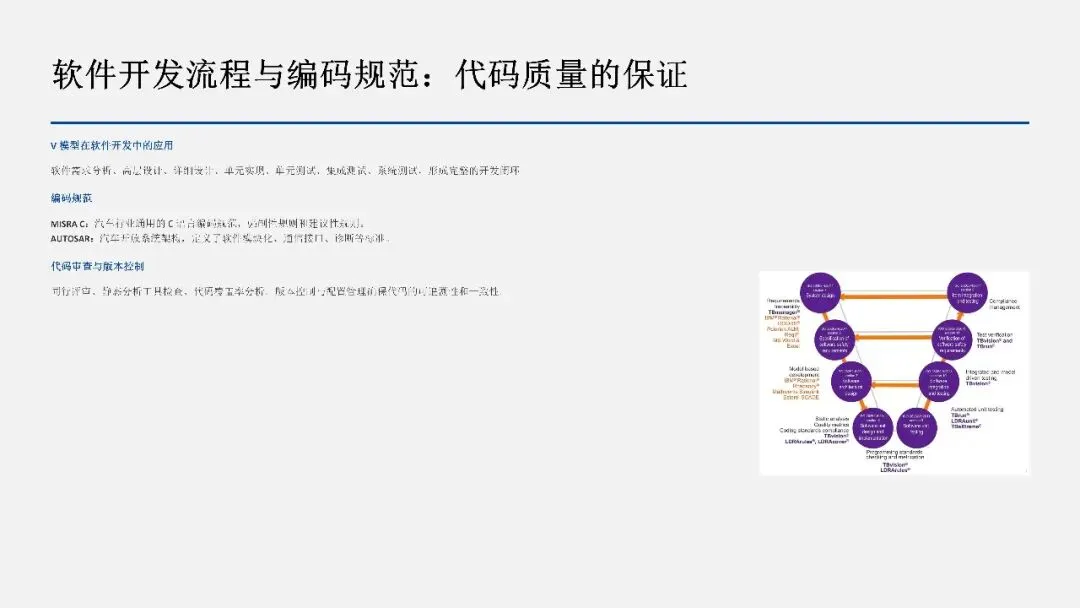

8. 软件安全架构

分层架构：应用软件层（ASW）、运行时环境（RTE）、基础软件层（BSW）和硬件抽象层（HAL）的分层结构，便于模块化管理。

模块化设计：将系统分解为独立的模块，每个模块只负责一个功能，模块之间的接口明确定义。

故障检测与恢复：包括输入验证、输出检查、冗余检查和异常处理。

诊断功能：包括内置诊断程序（BIST）、在线诊断和故障代码记录。

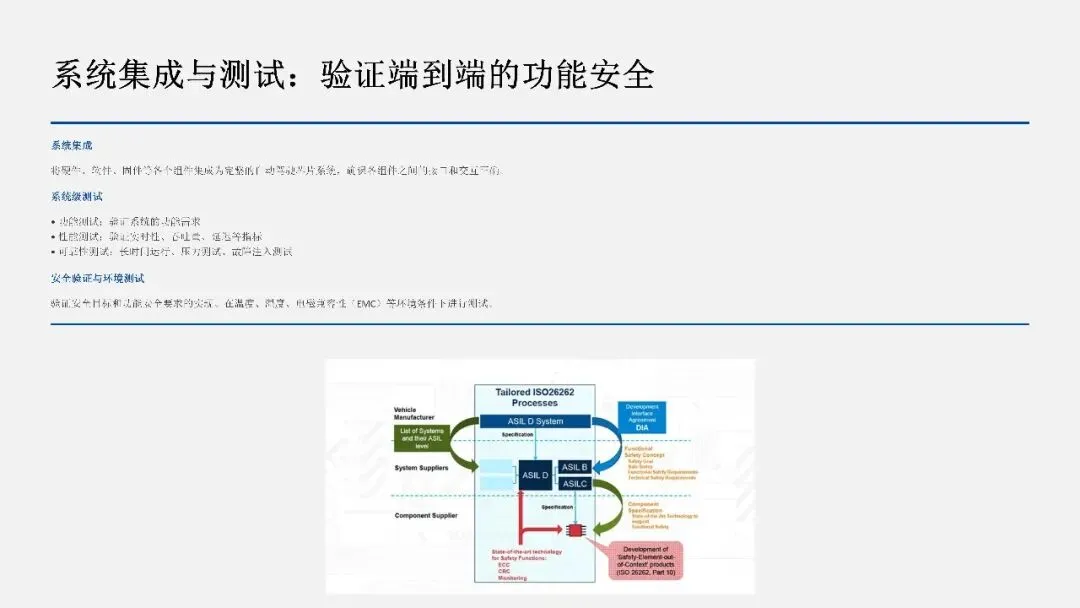

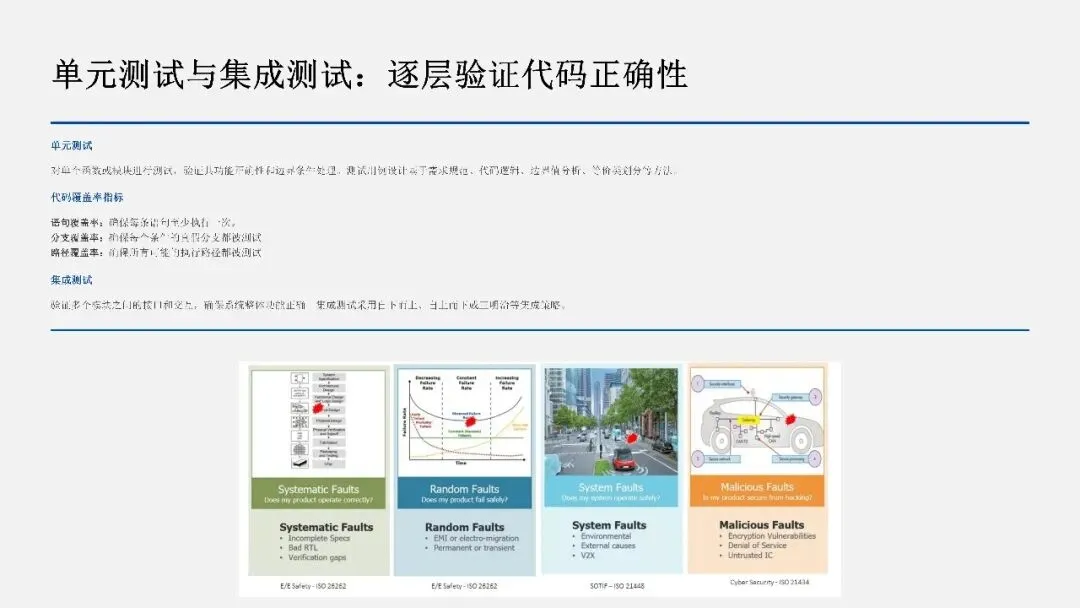

9. 测试与验证方法

·单元测试：测试单个软件模块或硬件单元，验证其功能正确性

·集成测试：测试模块间的集成，验证模块间的接口和数据传输正确性

·系统测试：测试整个系统的功能，验证系统是否满足需求

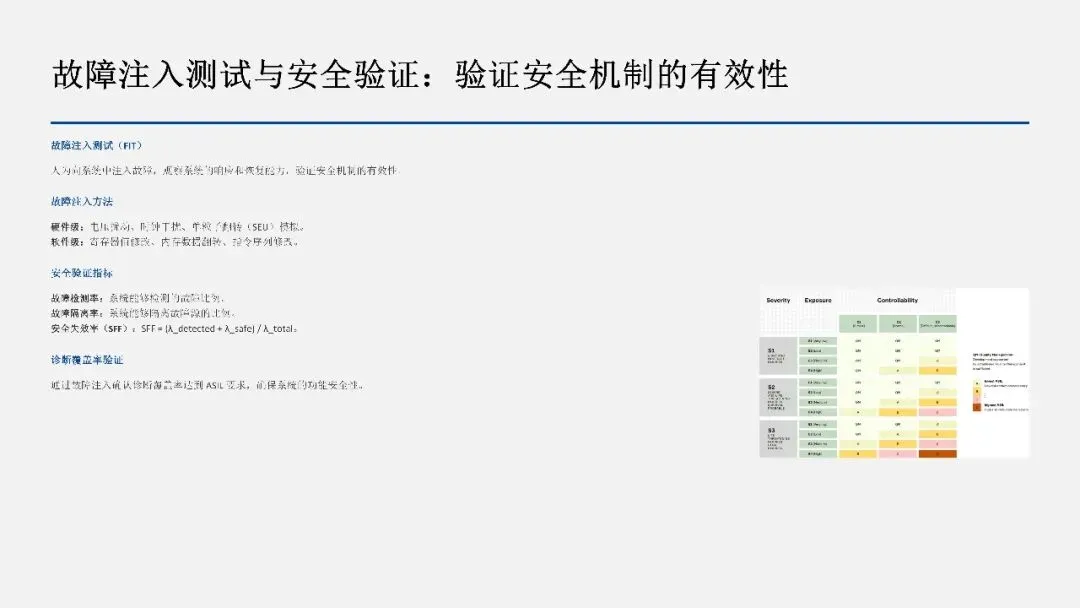

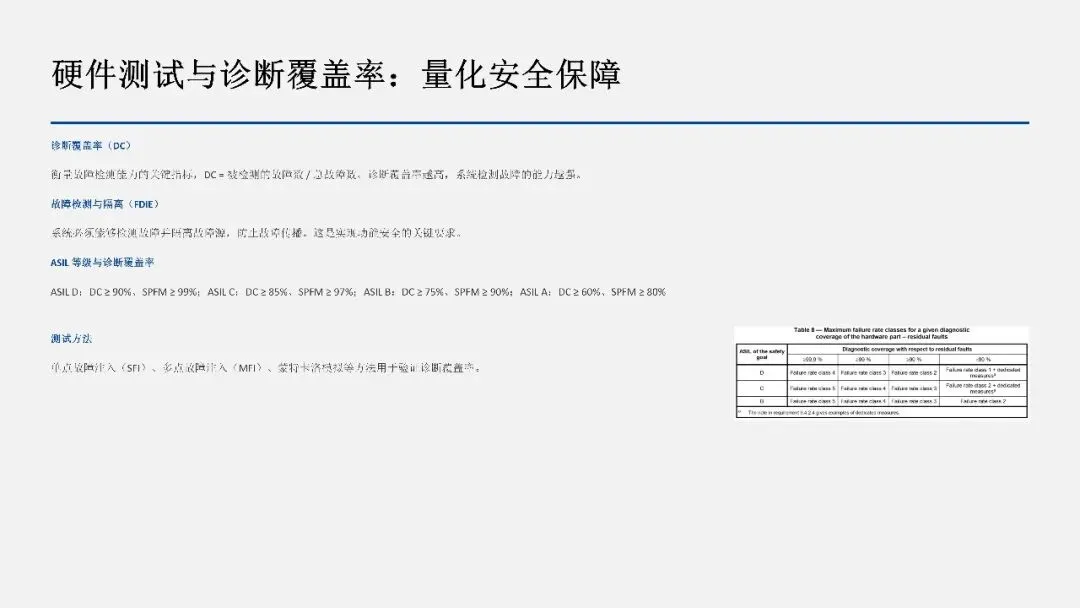

·故障注入测试：人为注入故障，测试系统的故障检测和恢复能力

·诊断测试：验证诊断功能的有效性，确保系统能够检测故障

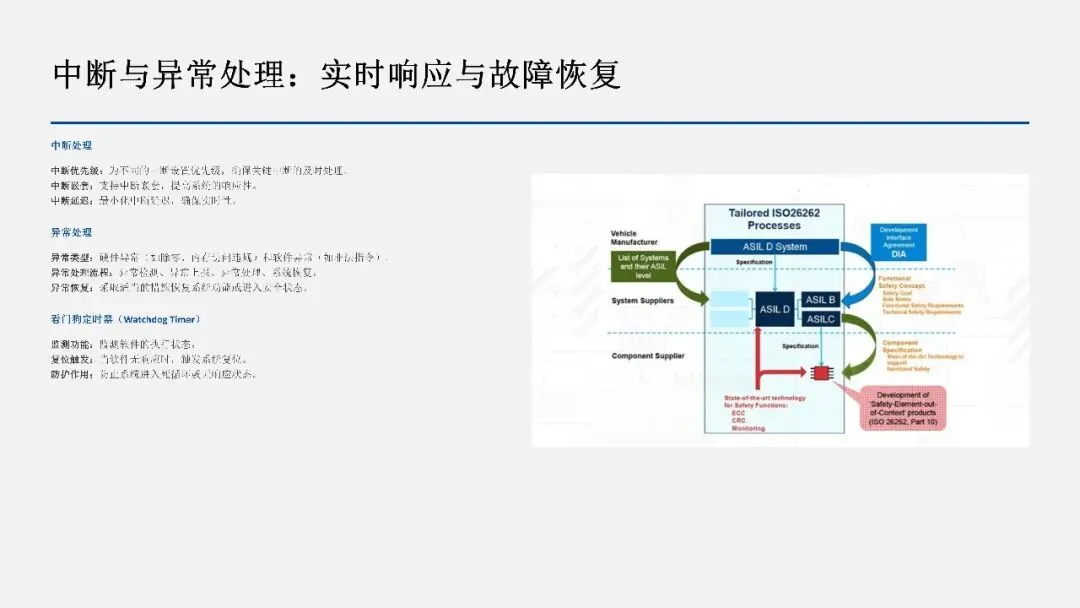

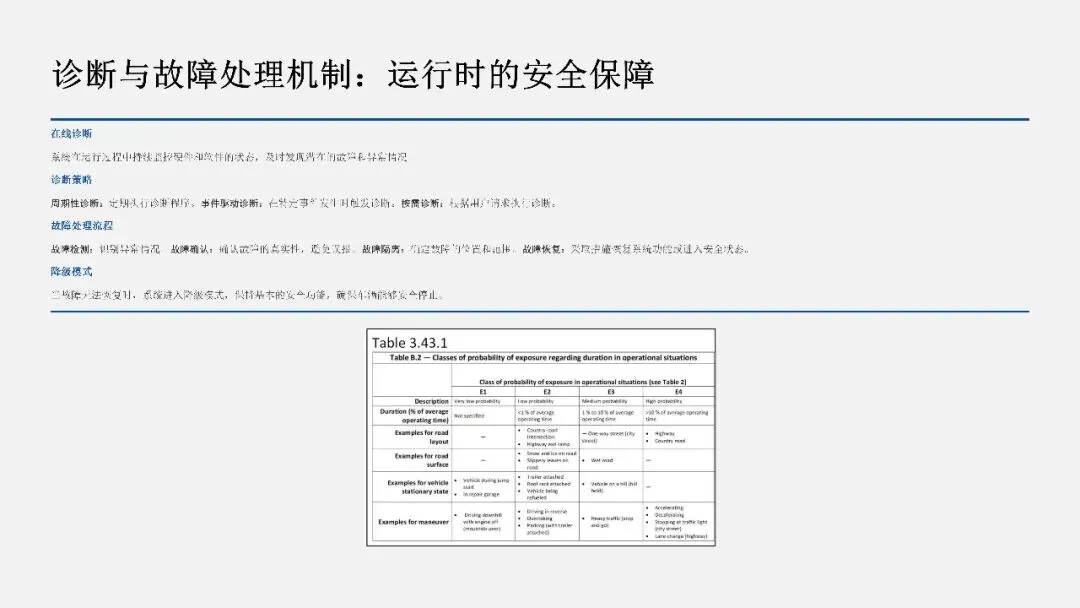

10. 故障管理与诊断

故障检测：系统通过各种机制（如ECC、奇偶校验、冗余检查等）检测故障。

故障隔离：当检测到故障时，系统能够隔离故障源，防止故障传播。

故障恢复：系统采取适当的措施恢复功能或进入安全状态。

诊断功能：系统提供诊断接口，允许外部工具读取故障信息，用于故障分析和排查。

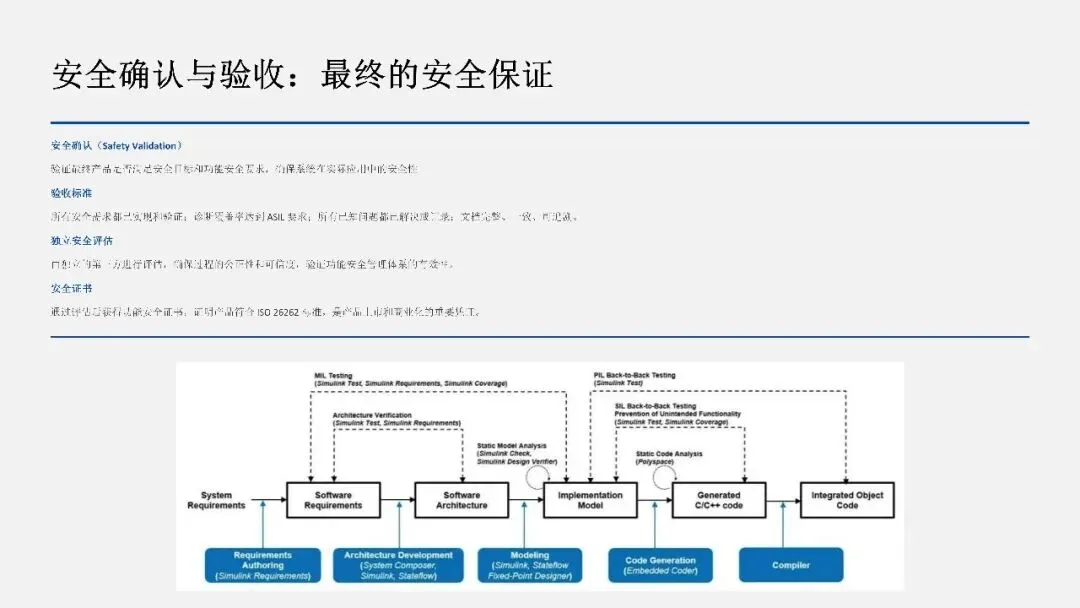

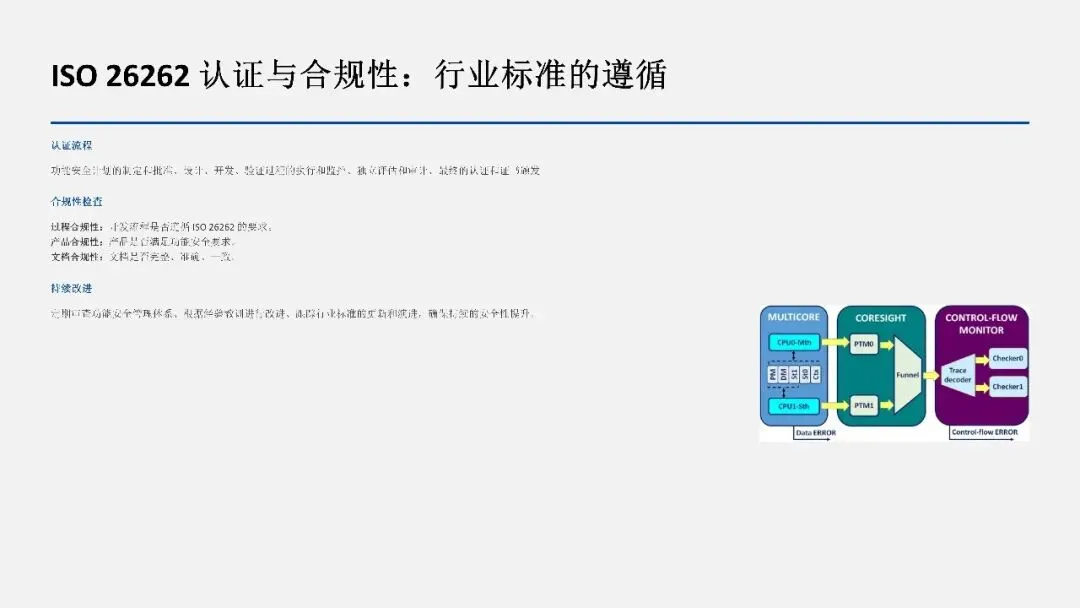

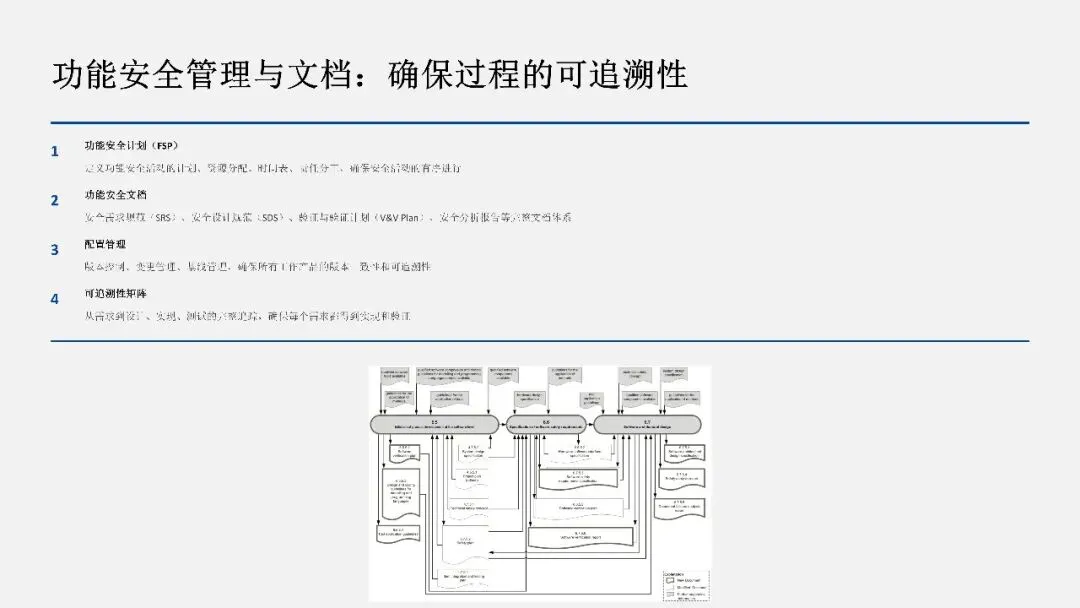

11. 安全确认与认证

安全确认是验证系统是否满足安全需求的过程。通过安全确认，我们可以确保所有安全目标都已实现、所有安全需求都已验证、所有故障模式都已分析、诊断覆盖率达到要求。

ISO 26262 认证是由第三方认证机构进行的独立评估，验证系统的功能安全符合标准要求。

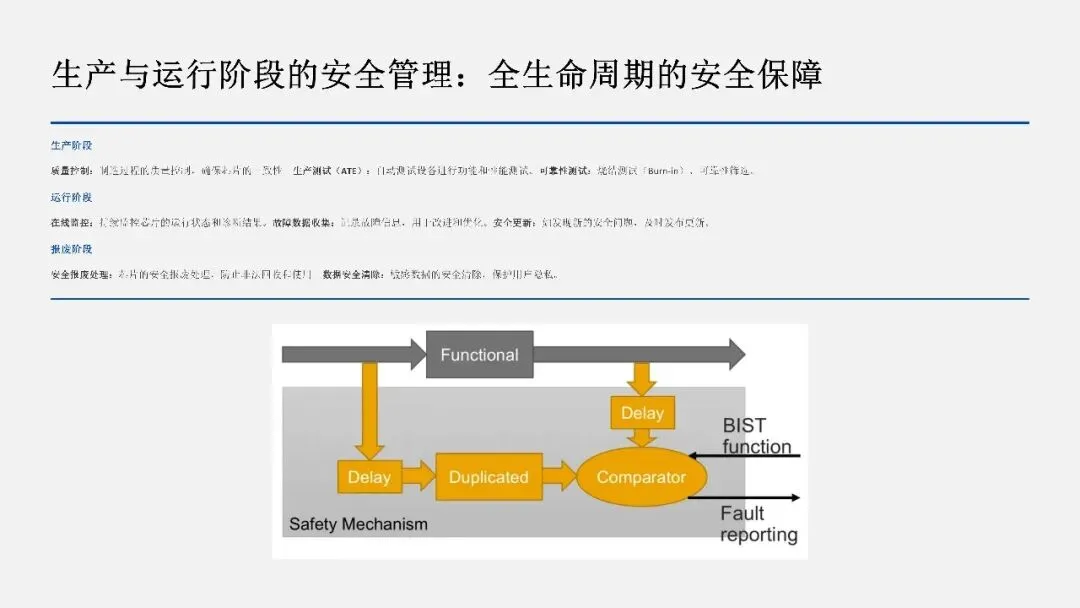

12. 生产与运维阶段

在生产阶段，必须确保：

·芯片的制造工艺符合设计要求

·测试覆盖率达到要求

·缺陷率控制在可接受水平

在运维阶段，必须：

·持续监测系统的故障率

·记录和分析故障信息

·及时发布补丁和更新

·建立应急响应机制

第三部分：芯片架构与技术创新

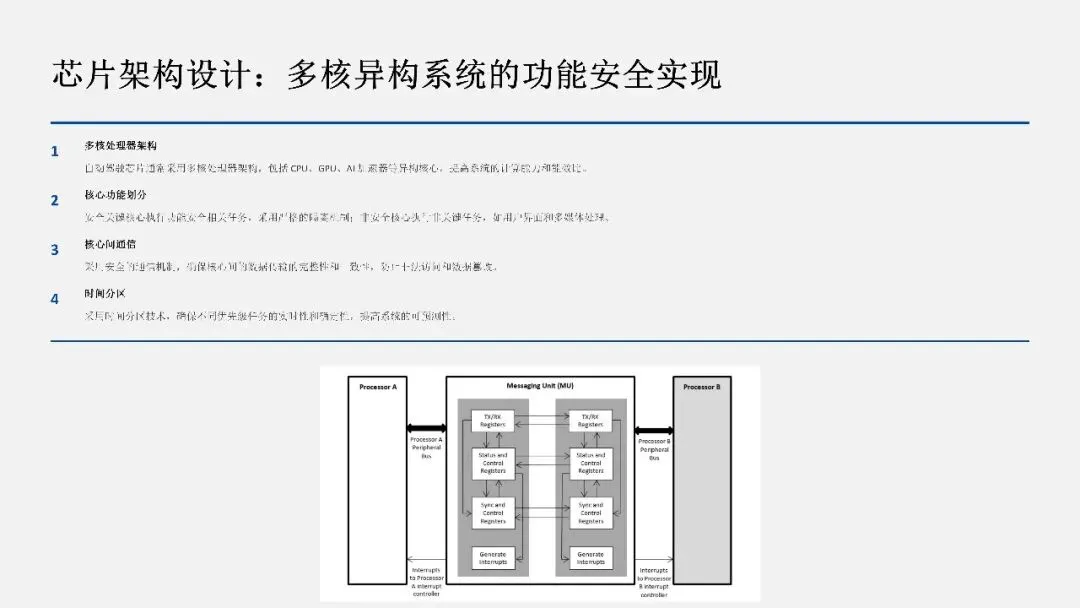

13. 多核异构系统架构

现代自动驾驶芯片采用多核异构架构，包括：

·CPU 核心：执行控制逻辑和通用计算

·GPU 核心：执行并行计算，用于图像处理

·AI 加速器：专用于神经网络推理和训练

·DSP（数字信号处理器）：用于信号处理

核心功能划分：安全关键核心执行功能安全相关的任务，采用严格的隔离机制；非安全核心执行非关键任务，如用户界面、多媒体处理。

核心间通信：采用安全的通信机制，确保数据传输的完整性和一致性。

时间分区：采用时间分区技术，确保不同优先级任务的实时性和确定性。

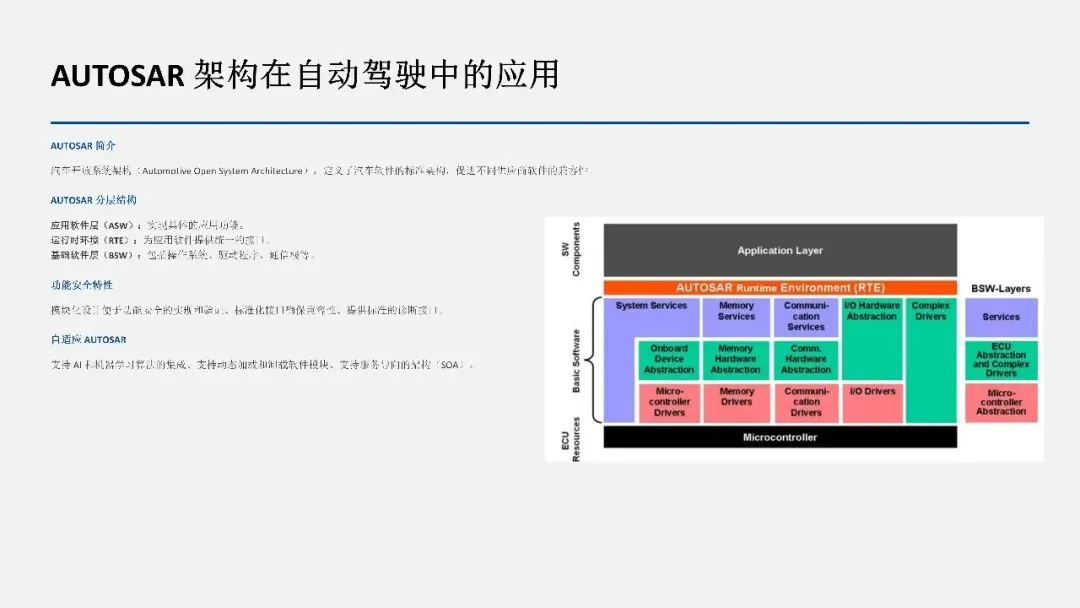

14. AUTOSAR 架构

AUTOSAR（汽车开放系统架构）定义了汽车软件的标准架构，促进不同供应商软件的兼容性。

AUTOSAR 分层结构：

·应用软件层（ASW）：实现具体的应用功能

·运行时环境（RTE）：为应用软件提供统一的接口

·基础软件层（BSW）：包括操作系统、驱动程序、通信栈等

·硬件抽象层（HAL）：硬件相关的接口和驱动

AUTOSAR 的功能安全特性：

·模块化设计便于功能安全的实现和验证

·标准化接口确保不同供应商软件的兼容性

·提供标准的诊断接口

自适应AUTOSAR：

·支持AI 和机器学习算法的集成

·支持动态加载和卸载软件模块

·支持服务导向的架构（SOA）

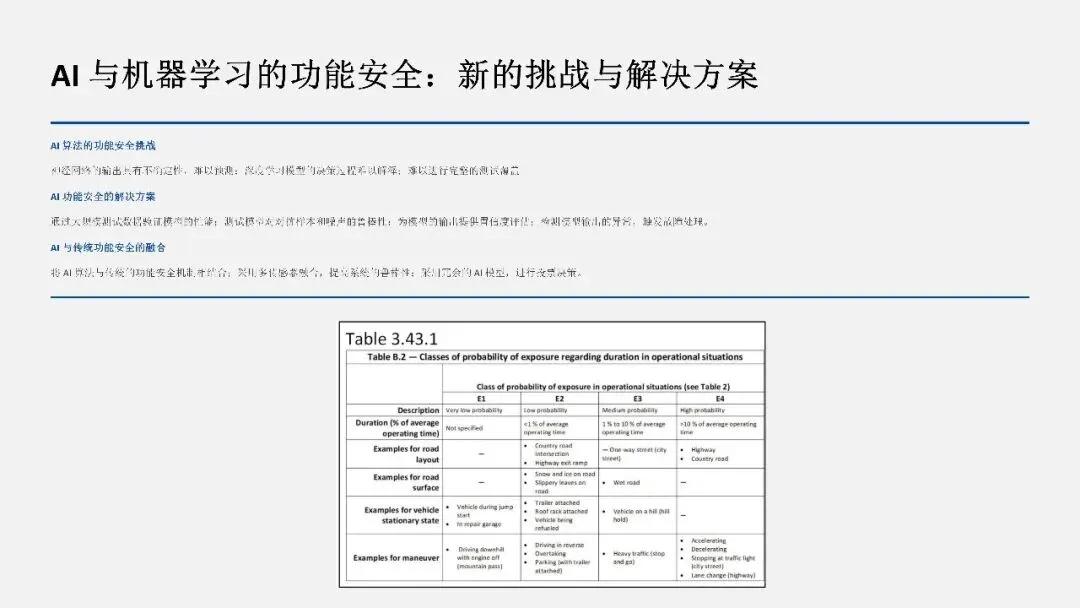

15. AI 与机器学习的功能安全

挑战：

·神经网络的输出具有不确定性，难以预测

·深度学习模型的决策过程难以解释

·难以进行完整的测试覆盖

解决方案：

·通过大规模测试数据验证模型的性能

·测试模型对对抗样本和噪声的鲁棒性

·为模型的输出提供置信度评估

·检测模型输出的异常，触发故障处理

融合方法：

·将AI 算法与传统的功能安全机制相结合

·采用多传感器融合，提高系统的鲁棒性

·采用冗余的AI 模型，进行投票决策

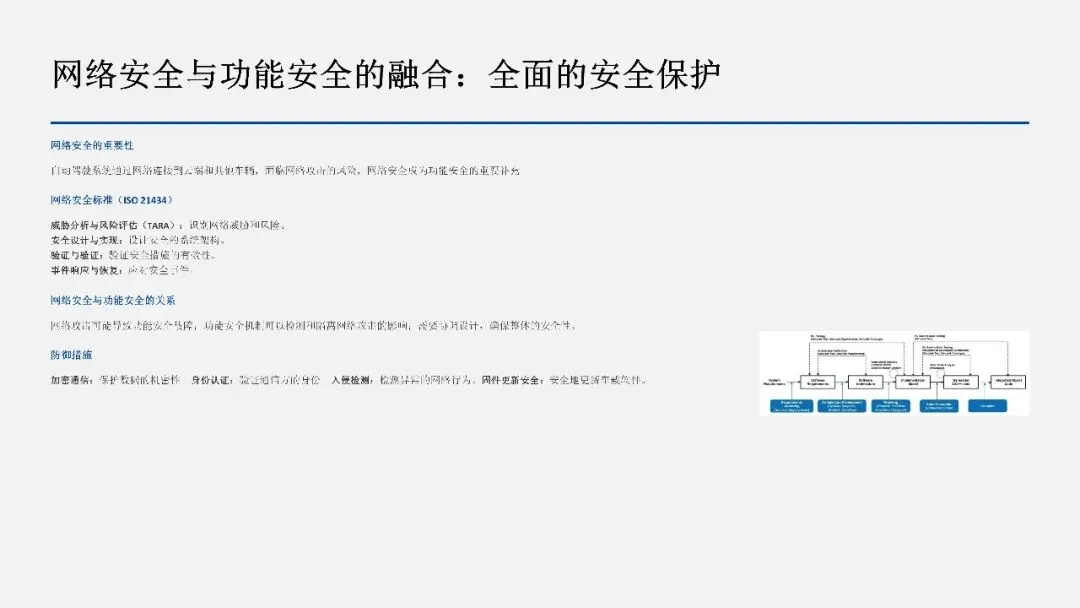

16. 网络安全与功能安全的融合

自动驾驶系统通过网络连接到云端和其他车辆，面临网络攻击的风险。

ISO 21434 标准定义了网络安全的要求，包括：

·威胁分析与风险评估（TARA）

·安全设计与实现

·验证与验证

·事件响应与恢复

防御措施：

·加密通信保护数据的机密性

·身份认证验证通信方的身份

·入侵检测检测异常的网络行为

·固件更新安全安全地更新车载软件

17. 成本与收益分析

功能安全的成本：

·硬件成本：冗余硬件、诊断电路、ECC 等

·开发成本：功能安全工程的人力和时间投入

·验证成本：测试、验证、认证的成本

·运维成本：在线诊断、故障处理、更新维护

功能安全的收益：

·降低故障率，提高系统的可靠性

·降低事故风险，减少由于芯片故障导致的事故

·提高用户信心，消费者对自动驾驶系统的信任

·法律合规，符合相关的法律法规和标准要求

成本优化策略：

·选择合适的ASIL 等级，避免过度设计

·采用模块化设计，提高代码复用率

·采用自动化工具，提高开发效率

·采用增量式开发，逐步提高功能安全等级

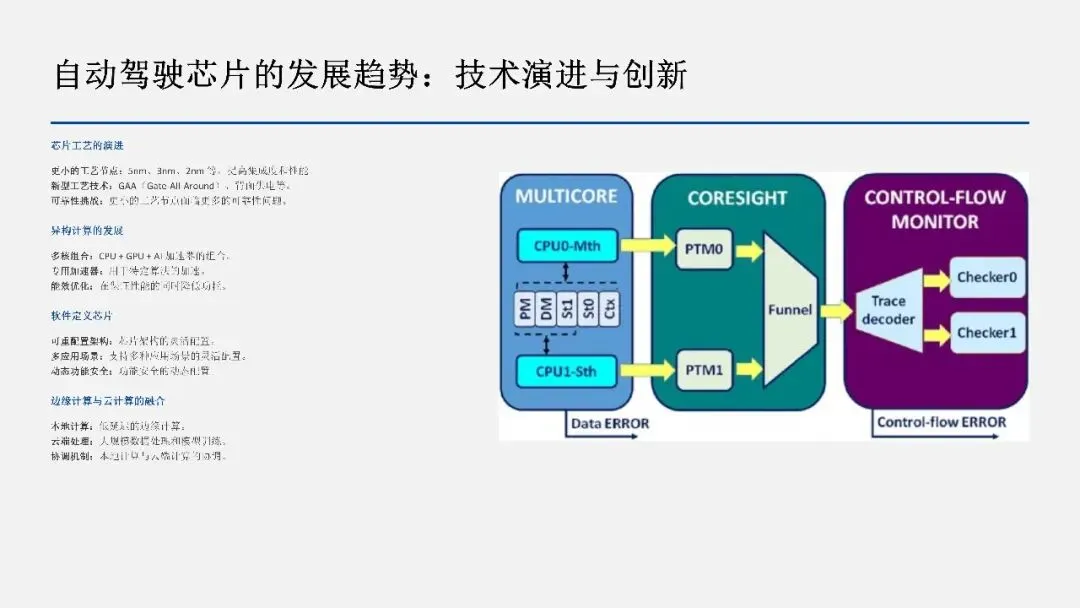

18. 芯片发展趋势

工艺演进：从7nm 到 5nm、3nm、2nm 等更小的工艺节点，提高集成度和性能。新型工艺技术如 GAA（Gate-All-Around）和背面供电也在不断发展。

异构计算：CPU + GPU + AI 加速器的组合，专用加速器用于特定算法的加速，能效比的优化。

软件定义芯片：可重配置的芯片架构，支持多种应用场景的灵活配置，功能安全的动态配置。

边缘与云计算融合：本地计算与云端计算的协调，低延迟的边缘计算，云端的大规模数据处理和模型训练。

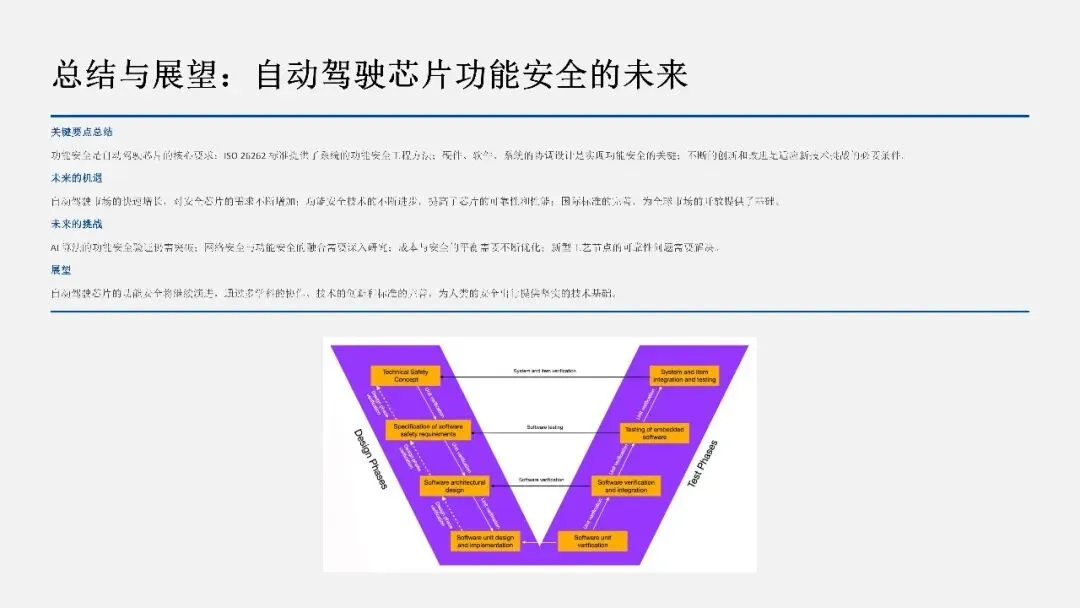

第四部分：关键要点与展望

19. 核心要点总结

1. 功能安全是自动驾驶芯片的核心要求，直接关系到系统的可靠性和安全性。

2. ISO 26262 标准提供了系统的功能安全工程方法，从需求分析、设计、实现到测试和验证的全生命周期管理。

3. 硬件、软件、系统的协调设计是实现功能安全的关键，需要在芯片架构、软件架构和系统集成各个层面进行考虑。

4. 不断的创新和改进是适应新技术挑战的必要条件，特别是在 AI、网络安全等新领域的应用。

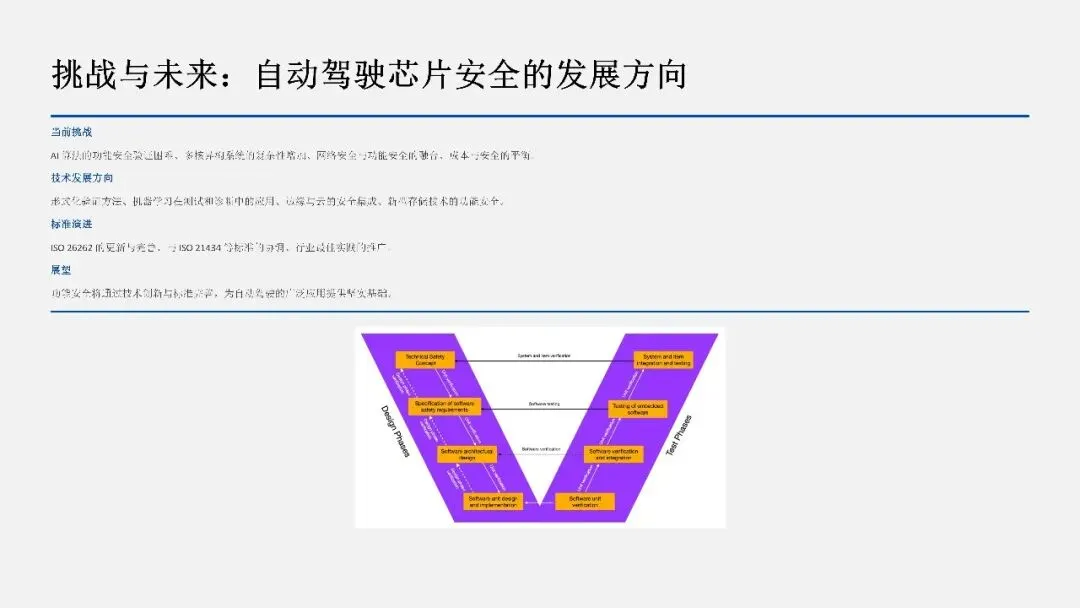

20. 未来机遇与挑战

未来的机遇：

·自动驾驶市场的快速增长，对安全芯片的需求不断增加

·功能安全技术的不断进步，提高了芯片的可靠性和性能

·国际标准的完善，为全球市场的开放提供了基础

未来的挑战：

·AI 算法的功能安全验证仍需突破

·网络安全与功能安全的融合需要深入研究

·成本与安全的平衡需要不断优化

·新型工艺节点的可靠性问题需要解决

21. 展望

自动驾驶芯片的功能安全将继续演进。通过多学科的协作（芯片设计、软件工程、系统工程、网络安全等）、技术的创新（新工艺、新架构、新算法）和标准的完善（ISO 26262 的更新、新标准的制定），我们将能够为人类的安全出行提供坚实的技术基础。

功能安全不仅是技术问题，更是责任问题。每一个设计决策、每一行代码、每一个测试用例，都关系到千千万万人的生命安全。因此，我们必须以最高的专业标准和最严谨的工程态度，不断推进自动驾驶芯片的功能安全工程。
