高压互锁故障诊断

比亚迪e5纯电动汽车显示"检查动力系统"故障，读取故障码为PEA6000高压互锁故障。

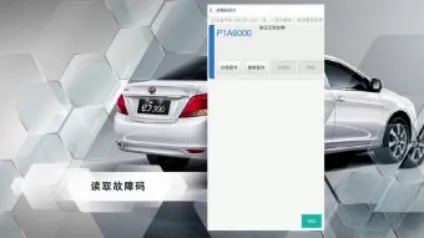

1. 连接诊断仪读取故障码

2. 检查高压互锁系统电路（四元件串联：高压电控总成、PTC、电池管理器、动力电池包）

3.使用万用表分段测量电阻（需<1Ω)

高压操作需断电并佩戴绝缘手套

互锁线路故障需分段排查，避免误判元件损坏

互锁系统电路检测

互锁系统由四元件串联组成，需分段测量电阻值（正常值<1Ω)

1.断开各元件连接器（PTCB52、BMCBK45A/B、高压电控总成B28B、电池包KXK51）

2.使用专用检测线连接端子，测量电阻

测量顺序影响效率

电池包内部故障需最后确认

3.异常则检查对应线束或端子

故障排除与验证

测量结果均正常后，更换电池管理控制器总成。

1.安装所有连接器

2.清除故障码

3.验证系统工作状态

更换前需排

除线路问题

故障码清除

后需复检仪表警告灯

安全操作规范

高压系统检修需严格遵循安全流程。

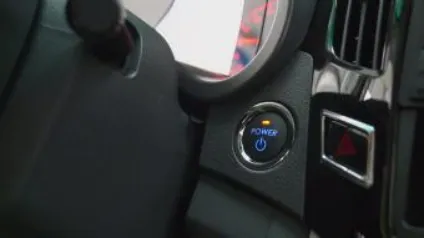

1.关闭电源开关

2.断开蓄电池负极

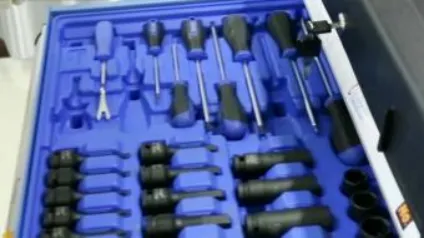

3.使用绝缘工具

4.5S管理工具与场地

未断电可能导致触电

维修开关安装状态影响检测结果
