【资料介绍】：
轿车车身是兼顾安全防护、空间舒适与空气动力学的核心载体，其设计直接影响车辆的操控性、NVH 性能与市场竞争力。本文结合提供的 SW 三维模型与 CAD 图纸资料，从结构设计、部件组成到图纸绘制全维度解析轿车车身系统，为汽车设计从业者提供专业指导。
1. 核心结构设计

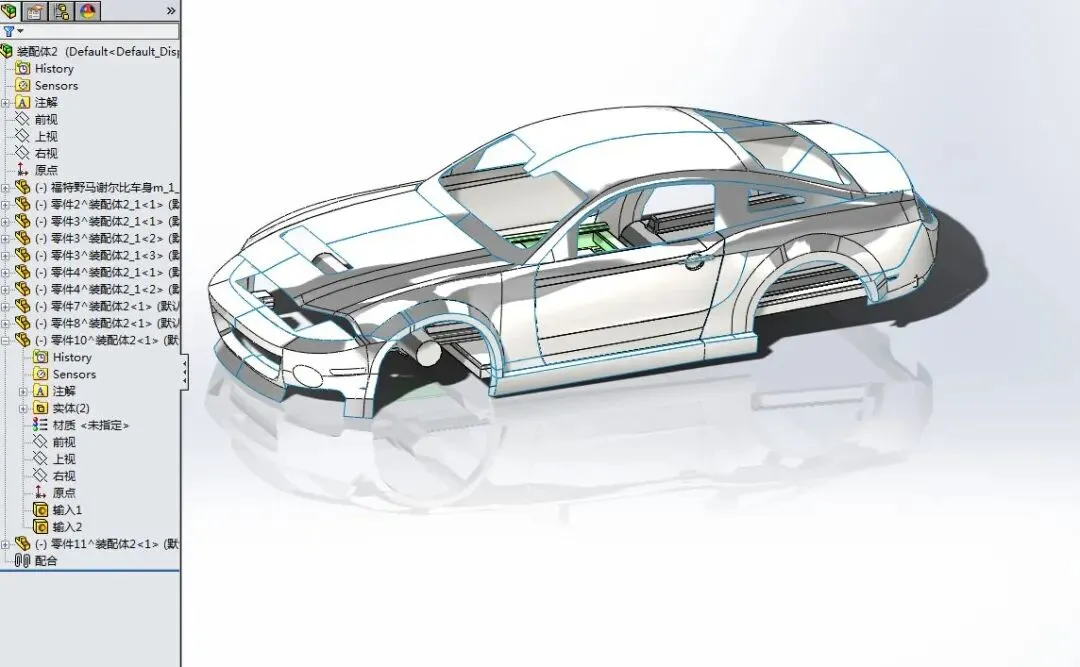

轿车车身核心设计围绕承载式车身架构展开，从 SW 三维模型可见，其采用笼式安全舱 + 分散式吸能区布局，相比非承载式车身减重 30% 以上，同时扭转刚度提升 25%，适配家用轿车的轻量化与安全需求。核心结构采用前纵梁溃缩设计，碰撞时通过可控性弯曲变形吸收 80% 以上的冲击能量，保证驾驶舱完整性；车顶与车门采用激光拼焊工艺，将不同厚度的钢板焊接为一体，在关键强化部位采用 1.2mm 高强度钢板，非承载部位采用 0.8mm 低碳钢板，实现强度与轻量化的平衡。设计需严格控制车身扭转刚度在 20000N・m/deg 以上，确保底盘调校的稳定性。
2. 结构组成讲解
该系统由车身本体、覆盖件、内饰骨架三大模块组成：车身本体包含A 柱、B 柱、门槛梁等关键结构件，采用 HSLA 高强度低合金钢材质，屈服强度达 500MPa 以上；覆盖件由发动机盖、翼子板、车门外板构成，采用 DC01 深冲冷轧钢板，具备良好的成型性与表面平整度；内饰骨架的仪表台横梁、座椅滑轨采用 Q235 普通碳素钢，配合公差为 H7/g6，确保内饰部件的安装精度。各部件通过点焊、激光焊与结构胶实现连接，车身焊缝长度超过 300m，关键部位的点焊间距控制在 50-70mm，保证连接强度与密封性能。
3. 工作原理讲解
结合三维模型的装配关系，车身系统的功能分为三个维度：安全防护维度，笼式驾驶舱在碰撞时保持结构完整，前 / 后吸能区通过溃缩变形抵消冲击能量；空间利用维度，通过人机工程学布局优化驾乘空间，后排腿部空间达 900mm 以上，同时保证后备箱容积在 500L 以上；空气动力学维度，车身侧面采用溜背式造型，风阻系数低至 0.28，配合底盘护板优化气流走向，降低高速行驶时的升力与风噪。仿真分析显示，合理的车身结构可使车辆的碰撞星级提升 1-2 级，同时降低 5% 的综合油耗。
4. 图纸核心要素

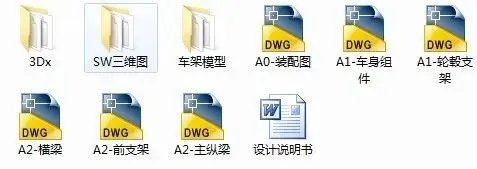

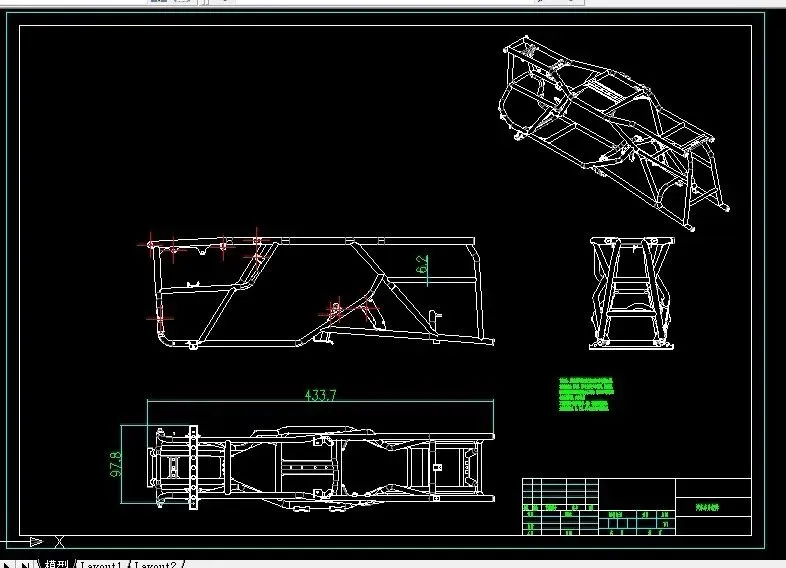

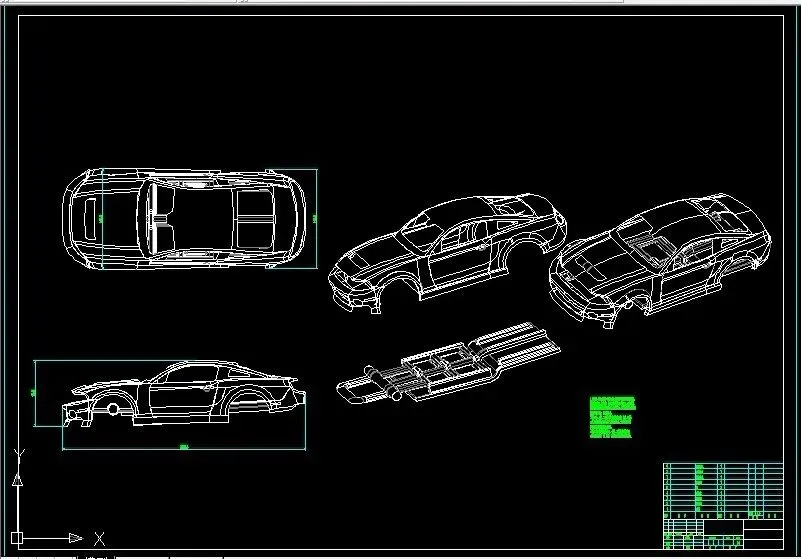

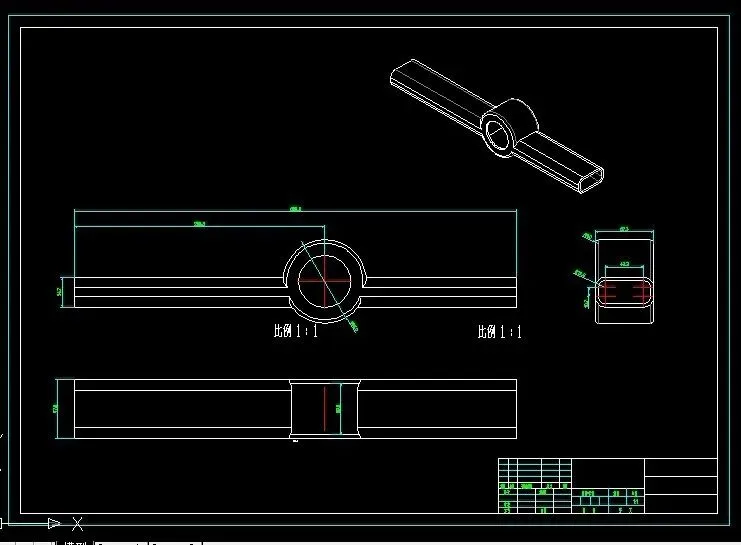

从提供的 CAD 图纸列表可见，核心图纸包含A0 - 装配图、A1 - 车身组件、A2 - 纵梁 / 横梁零件图，需重点关注三大要素：一是尺寸标注，如 A 柱的截面轮廓尺寸、焊接定位基准等关键参数，需严格执行 GB/T 17645-2011 汽车车身制图标准；二是技术要求，高强度钢板部件需标注冲压成型后的硬度范围，焊接部位需标注焊缝等级与探伤要求；三是装配图明细栏，需明确各部件的材料牌号、厚度、表面处理工艺，如车门外板需标注电泳 + 喷粉的防腐要求。此外，图纸需包含形位公差标注，如发动机盖的平面度公差控制在 1.5mm 以内，保证外观平整度。
5. 图纸绘制技巧
绘制轿车车身 CAD 图纸需掌握三大实操技巧：一是基准选择，以前轮中心线与车身对称面为设计基准，所有尺寸标注需从基准出发，保证车身左右对称度在 1mm 以内；二是图层管理，建立结构件、覆盖件、焊接符号、尺寸标注等独立图层，线宽与颜色遵循 GB/T 4457.4-2002 机械制图标准；三是三维转二维，利用 SW 模型生成工程图时，需通过配置管理器切换不同部件的显示状态，自动关联三维模型的尺寸参数，避免手动标注误差。此外，公差标注需采用代号标注法，如门槛梁与 B 柱的配合公差标注为 H7/h6，同时在技术要求中补充电泳膜厚≥20μm等防腐细节要求。
结尾
本文从核心结构、组成部件、工作原理、图纸要素到绘图技巧，全维度解析了轿车车身系统。该设计通过承载式笼式架构与激光拼焊工艺实现了安全与轻量化的平衡，图纸绘制需严格遵循汽车行业标准，确保生产装配精度。你在车身设计或 CAD 绘图中有哪些实用经验？评论区交流！
