不同类型电动汽车充电负荷蒙特卡洛法模拟(常规充电、快速充电、更换电池)(Matlab代码实现)

 💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

💥1 概述

运用蒙特卡洛法模拟电动汽车的充电方式，包括常规充电、快速充电以及更换电池充电曲线，并研究这些方式对日负荷曲线的影响。此外，还将探讨无序充电、受控充电以及受控充放电曲线对日负荷曲线的影响。通过模拟这些充电方式，我们可以深入了解电动汽车在不同充电模式下对电网的影响，从而为未来电动汽车的普及和充电基础设施的规划提供重要参考。

一、蒙特卡洛法在充电负荷模拟中的基本原理

蒙特卡洛模拟（Monte Carlo Simulation）是一种基于随机抽样和统计分析的数值计算方法，适用于复杂随机系统的建模。其核心是通过生成符合特定概率分布的随机数，模拟系统不确定性行为，再通过大量重复抽样逼近真实解。特点：

2. 适用性广
   ：可处理非线性关系和复杂概率分布（如充电时间、SOC状态）；
4. 精度可控
   ：模拟次数越多，结果越接近真实值；
6. 实现简单
   ：算法易于编程（如Matlab），硬件要求低。  在电动汽车充电负荷模拟中，该方法通过随机生成车辆充电起始时间、SOC状态、充电模式等参数，聚合得到电网负荷曲线。

二、三种充电模式的负荷特性及参数设置

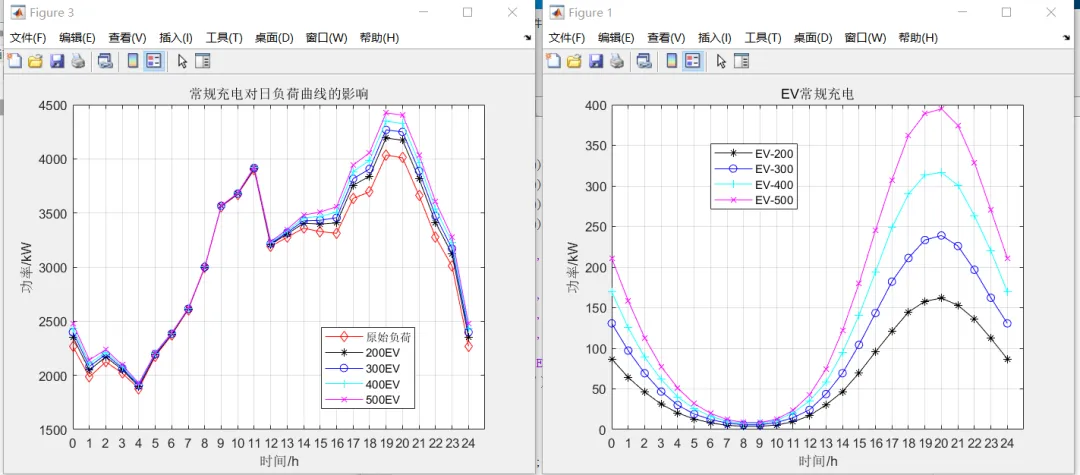

1. 常规充电（慢充）

• 负荷特性
  ：
• 功率范围：3–14 kW，充电时长5–10小时；
• 充电方式：恒流（CC）+ 恒压（CV），例如先以0.5C电流充至4.2V，再恒压充至电流<0.02C；
• 时间分布：集中在夜间（19:00–22:00），起始时间服从正态分布。
• 关键参数
  ：
• 起始SOC：服从正态分布（均值30%–50%）；
• 充电需求：与日行驶里程相关（对数正态分布）。

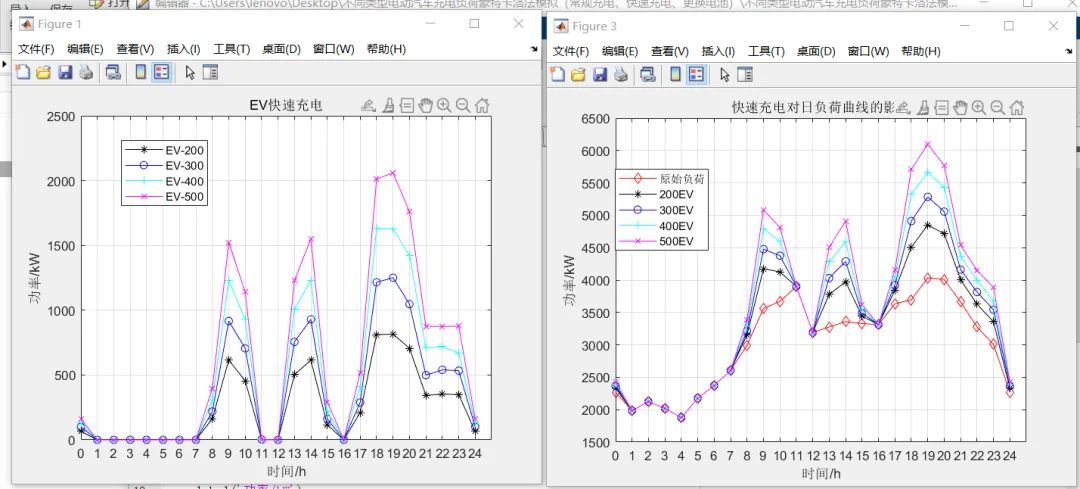

2. 快速充电（快充）

• 负荷特性
  ：

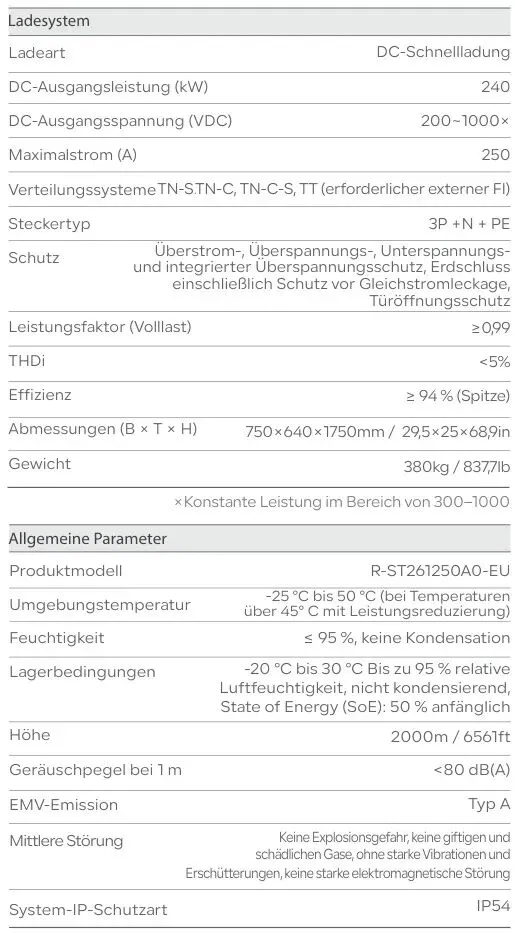

• 功率范围：45–90 kW（商用快充桩可达240kW），时长1–2小时；



  编辑

• 充电方式：高倍率CCCV（如5C₅A充至3.6V后转恒压）；
• 时间分布：午后至夜间（14:00–20:00），起始时间服从泊松分布或直角梯形分布。

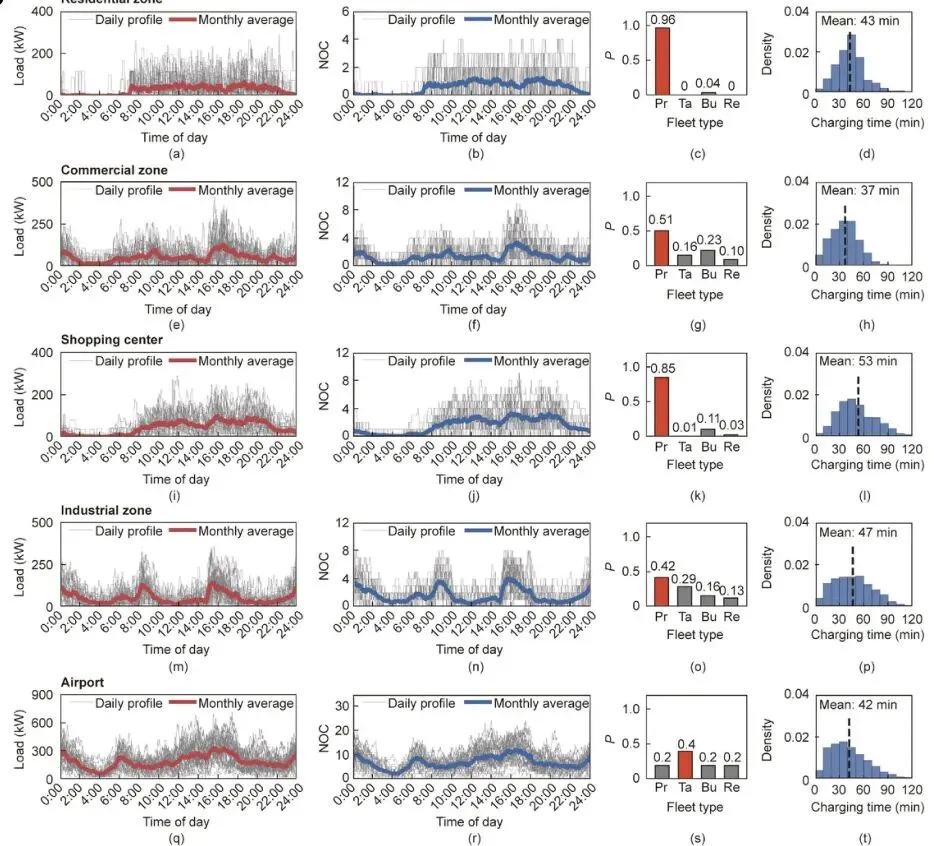

• 电网影响
  ：
• 显著抬高商业区/居民区峰谷差（渗透率每增10%，峰谷差增5–8%）；
• 高渗透率时可能引发局部过载（如机场充电站24小时高负荷）。



  编辑

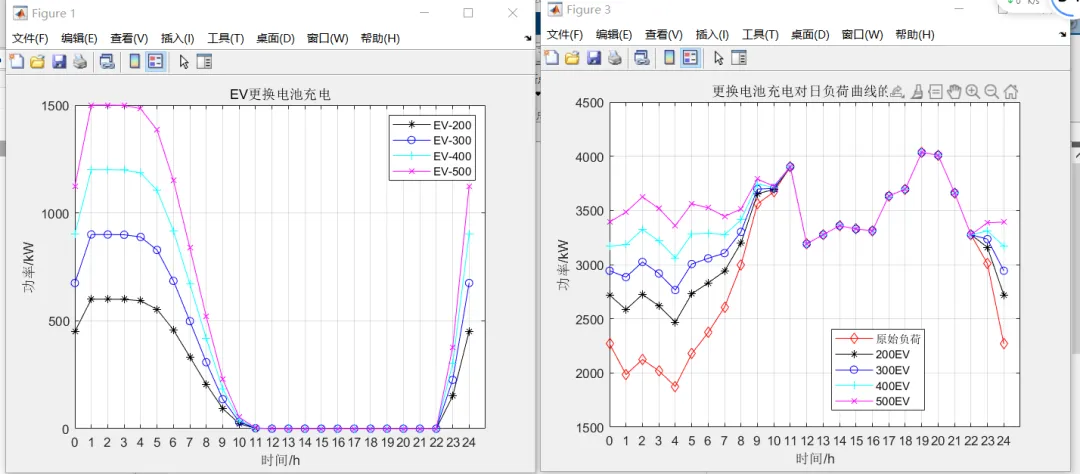

3. 更换电池（换电模式）

• 负荷特性
  ：
• 换电时长：5–10分钟，集中充电功率高（单机75kW）；
• 充电策略：低谷时段集中充电（如00:00–6:00），支持V2G反向调峰；
• 时间分布：换电时间服从正态分布（如重卡换电时间~N(11,0.5²)）。
• 优势与局限
  ：
• 优势
  ：可优化负荷曲线，降低峰谷差；
• 局限
  ：电池标准化不足、投资成本高。

三种模式参数对比表

三、蒙特卡洛模拟流程及案例应用

1. 模拟流程设计

• 步骤1
  ：确定输入参数概率分布
• 车辆类型（私家车、出租车、公交）比例；
• 起始充电时间、初始SOC、日行驶里程的分布函数。
• 步骤2
  ：生成随机样本
• 例如：单辆车充电起始时间~N(19,1.5²)，SOC~U(20%,40%)。
• 步骤3
  ：计算单次充电负荷曲线
• 常规/快充：按CCCV模型计算实时功率；
• 换电：根据换电频次和电池组数生成集中充电负荷。
• 步骤4
  ：聚合集群负荷
• 重复10,000次模拟，统计96个15分钟时段的负荷期望值。

2. 典型案例结果

• 场景1
  ：2030年某省电动汽车集群（蒙特卡洛模拟）
• 公交车峰值负荷4639.5 MW（集中于22:00）；
• 私家车峰值负荷<公交车的70%，总峰值负荷10.09 GW。
• 场景2
  ：换电重卡集群
• 换电时间11:00/15:00/19:00，负荷可控在电网低谷。

四、电网影响差异及优化策略

1. 负荷曲线影响对比

• 常规充电
  ：夜间负荷峰值↑→加剧峰谷差（如居民区负荷峰值增12–15%）；
• 快速充电
  ：商业区午后负荷骤增→局部电压波动（THD>5%）；
• 换电模式
  ：通过谷段充电降低峰谷差（某案例峰谷差率降7.3%）。

2. 优化策略

2. 有序充电调控
• 常规充电：分时电价引导夜间负荷后移；
• 快充：动态功率限制（如峰值期降流20%）。
4. 换电+V2G协同
• 换电站作为虚拟电厂，低谷充电、高峰放电。
6. 双层蒙特卡洛优化
• 第一阶段：最小化充电成本（考虑分时电价）；
• 第二阶段：以第一阶段结果为约束，最小化负荷波动。

五、研究展望与挑战

2. 模型精细化
   ：
• 需融合交通路网数据提升时空预测精度；
4. 新技术适配
   ：
• 超宽电压范围（200–1500V）换电站电源设计；
6. 政策协同
   ：
• 高渗透率下（如>30%），无序充电或致电网峰值增13%，需强制有序充电。

结论

蒙特卡洛法通过随机抽样有效刻画了电动汽车充电的时空不确定性。常规充电因夜间集中加剧峰谷差，快速充电对商业区电网冲击显著，换电模式通过负荷可调控性成为平抑波动的优选方案。未来需结合分时电价、V2G技术和时空双层蒙特卡洛优化，实现充电负荷与电网的协同规划。

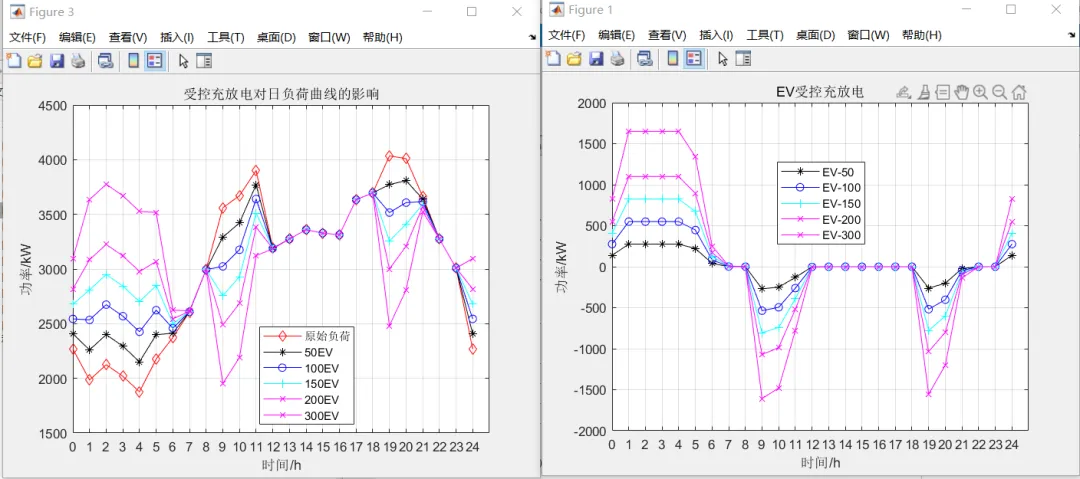

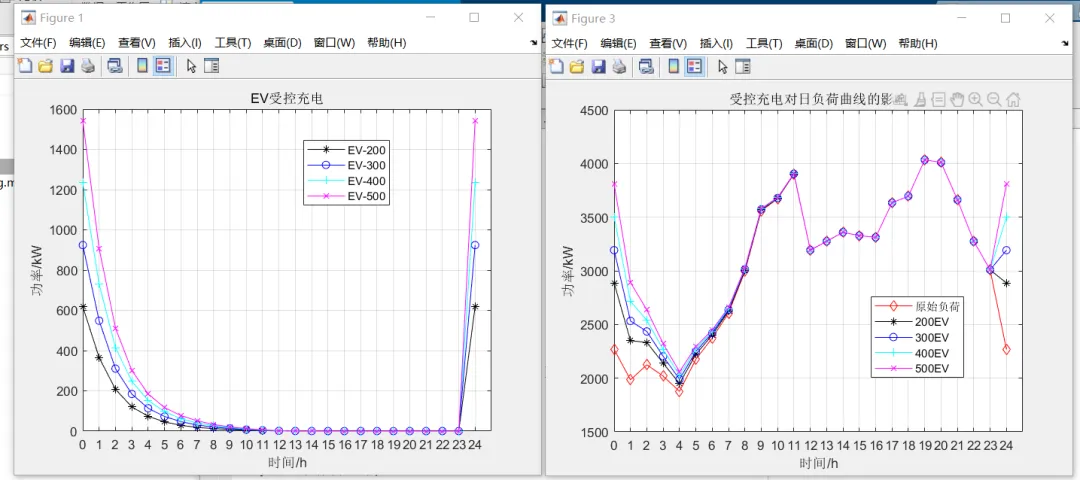

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

文档讲解：

编辑

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]庞培川,曾成,杨彪,等.蒙特卡洛模拟法计算电动汽车充电负荷[J].通信电源技术, 2016(1):4.DOI:10.3969/j.issn.1009-3664.2016.01.060.

[2]陈鹏,孟庆海,赵彦锦.基于蒙特卡洛法的电动汽车充电负荷计算[J].电气制造, 2016(011):011.
