城市 SUV 凭借高通过性与多功能属性成为家用车市场主流，其整车设计需兼顾操控性、空间利用率与安全性。本文结合 CATIA 三维模型资料，从核心结构、组成部件到图纸应用全维度解析，为汽车设计从业者提供实操参考。

1. 核心结构设计

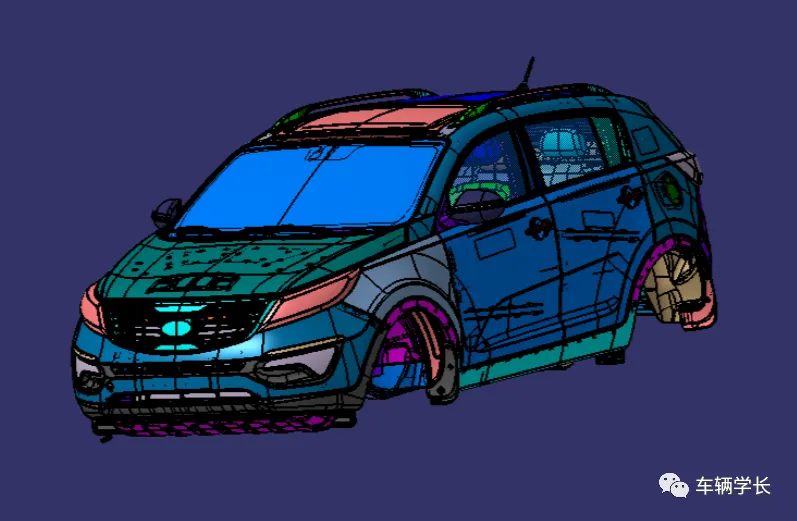

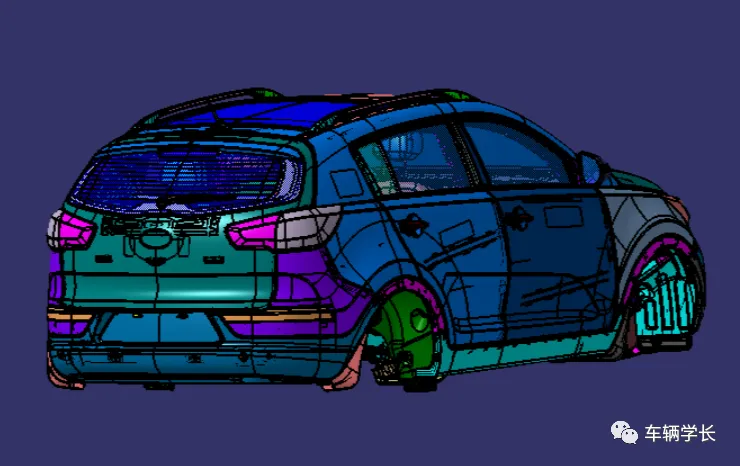

城市 SUV 的核心设计围绕承载式车身与前麦弗逊 + 后多连杆悬架展开，这一组合是兼顾家用舒适性与轻度越野能力的最优解。从 CATIA 模型的空间布局可见，承载式车身将车身与底盘融为一体，取消了独立车架，既降低了整车自重，又提升了车身刚性，适配城市路况的高频启停需求；前麦弗逊悬架通过简化结构释放了机舱空间，为横置发动机布局提供便利，同时搭配后多连杆悬架，可精准控制车轮定位参数，过滤颠簸路面的多余震动。模型中清晰呈现的车身受力路径设计，通过高强度钢防撞梁与车身纵梁的一体化衔接，进一步强化了被动安全性能。

2. 结构组成讲解

整车可拆解为车身本体、底盘系统、动力总成与内外饰总成四大核心模块。车身本体采用高强度钢 + 低碳钢的混合材质，关键受力部位如 A/B 柱使用热成型钢，屈服强度达 1500MPa 以上，非受力部位采用低碳钢控制成本，各部件通过点焊 + 激光焊工艺实现高精度装配；底盘系统包含悬架、转向、制动三大子系统，悬架摆臂选用轻量化铝合金材质，配合橡胶衬套实现缓冲降噪；动力总成以 1.5T 涡轮增压发动机为核心，搭配 7 速湿式双离合变速箱，通过三点式悬置固定在副车架上，有效隔绝动力震动；内外饰总成则以环保 PVC 材质为主，通过卡扣与螺栓组合实现模块化安装。

3. 工作原理讲解

整车运作以动力传递路径为核心：发动机燃烧产生的扭矩经双离合变速箱传递至传动轴，再通过电子限滑差速器分配至前后车轮，适配不同路况的动力需求。在城市道路行驶时，系统默认前驱模式，降低能耗；当遇到泥泞或爬坡路段，四驱控制单元可在 0.1 秒内切换为四驱模式，通过调整前后轮动力分配比例提升抓地力。CATIA 模型中清晰展示的转向助力系统，通过 EPS 电机实时调整转向力矩，低速时提供轻盈手感，高速时增加转向阻尼，兼顾操控性与安全性。同时，车身稳定控制系统通过轮速传感器实时监测车轮转速，一旦出现打滑便对单个车轮施加制动力，保持车身姿态稳定。

4. 图纸核心要素

CATIA 整车模型对应的二维图纸需严格遵循 GB/T 4457.4-2002《机械制图 图样画法 图线》等国家标准，核心要素包括基准坐标系、关键尺寸链与技术要求。基准坐标系以车身前轮中心为原点，确保整车尺寸标注的统一性；关键尺寸链涵盖轴距、轮距、最小离地间隙等核心参数，标注精度需控制在 ±0.5mm 以内；技术要求部分需明确车身焊接强度、防腐涂层厚度与密封性能等指标，如车身焊缝抗拉强度不低于 300MPa，底盘防腐涂层厚度≥80μm。此外，图纸需包含部件明细表，明确每个零件的材质、数量与供应商信息，为生产装配提供依据。

5. 图纸绘制技巧

使用 CATIA 绘制整车模型时，需掌握模块化建模与参数化设计两大核心技巧。模块化建模需先搭建车身、底盘等核心模块的基础框架，再逐步细化零部件特征，避免单个零件修改影响整车装配关系；参数化设计通过关联关键尺寸，如轴距与轮距的联动调整，提升设计效率，同时需遵循GB/T 14691-2008《技术制图 字体》规范标注文字与尺寸。在三维转二维图纸时，需优先选择主视图 + 俯视图 + 左视图的基本视图组合，配合局部剖视图展示关键装配结构，如发动机悬置的安装细节；公差标注需根据零件功能选择合适精度，如转向节与轮毂的配合公差采用 H7/p6，确保旋转精度。

综上，城市 SUV 整车设计是结构、性能与成本的平衡艺术，从 CATIA 模型的三维搭建到二维图纸的规范输出，每个环节都需兼顾专业标准与实际需求。你在 SUV 整车设计或 CATIA 绘图中，有哪些实用经验？评论区交流。
