基于FLUENT的小型电动轿车气动仿真:从流场到减阻优化

在纯电动轿车的续航攻坚战里，空气动力学优化早已不是“锦上添花”——当车速超过80km/h，近60%的能耗都在对抗风阻。用FLUENT数值仿真+风洞校验，把“降风阻、稳升力”做到了参数级可控。

一、仿真根基：从真实车身到计算域的“流场映射”

研究选取一款面向城市年轻群体的小型纯电轿车作为原型，先在CATIA中完成简化闭合曲面建模：适度光顺A面、省略后视镜、门把手等细微附件，既保留车身主线条的流线特征，又避免网格奇点（如图3‑11、3‑13）。

计算域则严格参照风洞比例设定：总长50m（前3倍车长+后7倍车长，完整包络尾部涡流）、宽14m、高9m，阻塞比仅2.4%，从物理边界上就贴近真实行驶状态👇

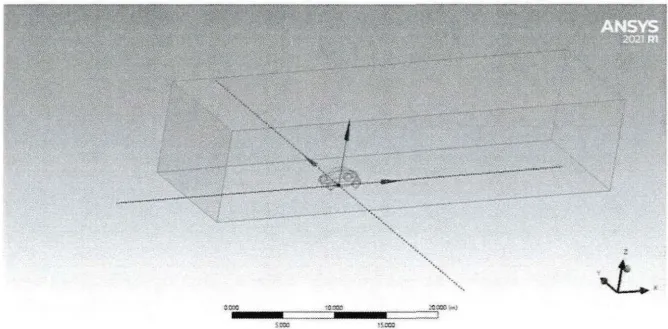

▲ 计算域与车身相对布置：充分容纳尾部分离涡流，避免边界效应对仿真结果的干扰

网格划分时对车身曲率突变区（如轮胎接地处）做局部加密，最终生成约350万体网格，轮胎底部做微小垫块处理，既模拟承重变形，又规避“零厚度”导致的负体积风险👇

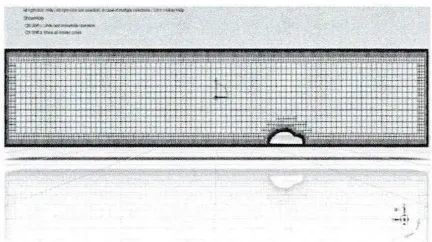

▲ 轮胎局部垫块处理（左）与车身对称面网格（右），保障近壁面流场求解精度

求解器选用标准k-ε湍流模型+标准壁面函数，采用SIMPLE算法耦合压力速度，二阶迎风格式离散——这套组合对轿车外流场既稳定、又能兼顾尾部分离流的工程精度。

二、正风工况：看清风阻从哪里来

正风（0°偏航）是仿真的基础参照态。FLUENT求解收敛后，压力、速度、湍动能三张云图，直接“画”出了风阻的生成逻辑：

🔹 压力分布：前正后负的“压差主力”

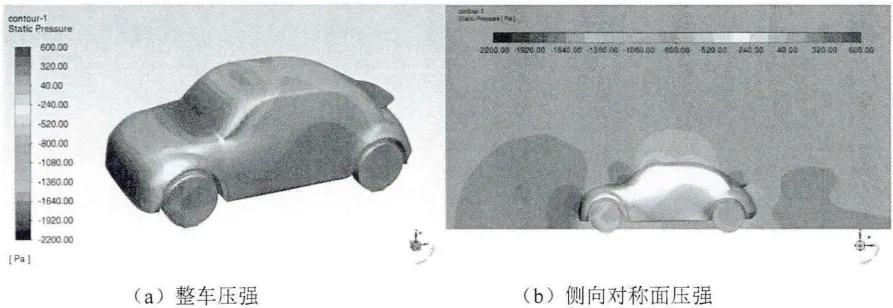

▲ 车身表面压强云图：前保险杠、前风窗转折处为正压区（最高约569Pa），车顶、车尾底部形成大范围负压，压差阻力占总阻主导

伯努利效应在这里非常直观：气流撞上车头垂直区域速度骤降、静压抬升；沿车顶加速后，又在尾部曲率突变处发生分离，形成稳定负压区——这正是形状阻力的核心来源。

🔹 速度流线：车尾的双涡流耗能

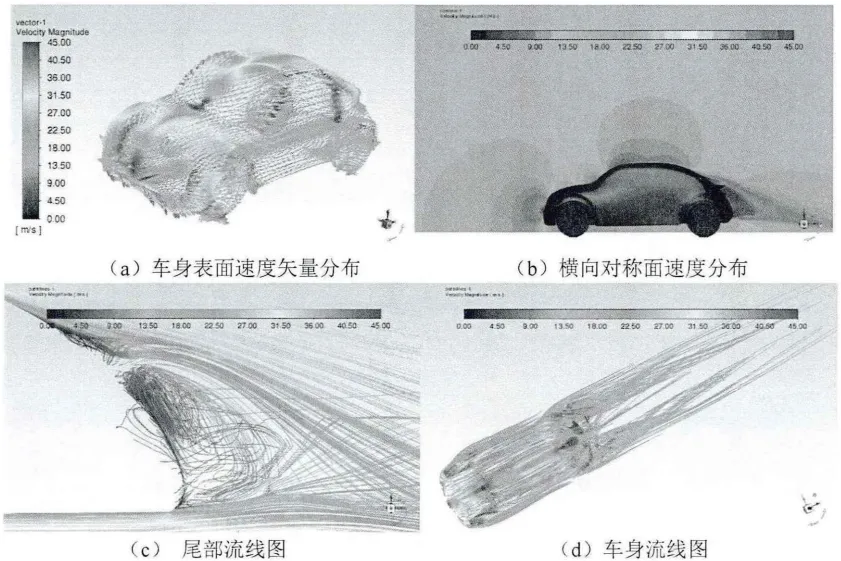

▲ 对称面速度分布与整车流线：车尾上方顺时针、下方逆时针双涡流结构，是湍动能耗散的主要区域

这两个反向涡不仅“拖”着车身，还会卷起路面尘土、影响后窗视野——也是后续优化要“抚平”的关键目标。

🔹 湍动能：尾部的隐性能耗

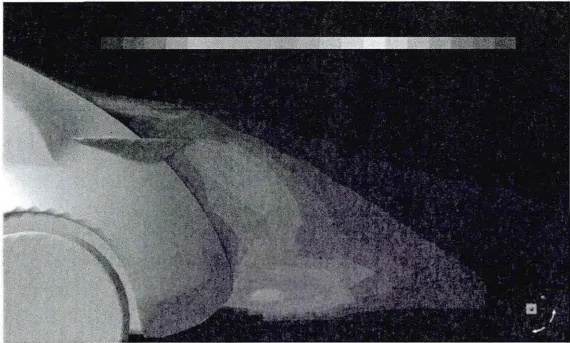

▲ 尾部湍动能集中分布于后下缘，气流紊乱碰撞直接转化为热耗散，对应整车气动损失

原始模型正风工况最终收敛于Cd=0.3216、Cl=0.1058——对于燃油车尚可，对纯电轿车仍有明显优化空间。

三、侧风工况：操纵稳定性的“隐形挑战”

研究用稳态横摆角法（调整车身偏航角而非来流分速），模拟了6°–30°共5种侧风状态，更贴近真实超车、横风路段的受载特征。

随着横摆角增大，背风侧低压区持续扩张，车身左右压力不对称快速拉高侧向力系数——30°侧风时，Cd已升至0.4295，Cl更突破0.5👇

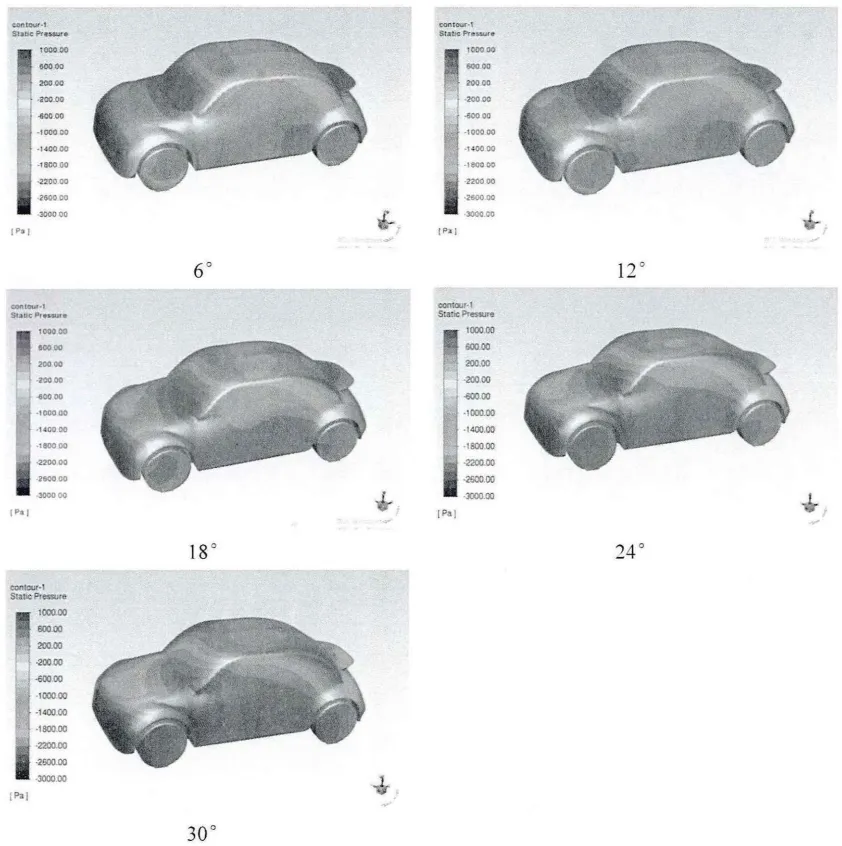

▲ 不同横摆角下车身表面压强：侧风使正压中心偏移，背风侧负压区融合，直接增大侧向力与横摆力矩

对应截面湍动能也同步扩散：

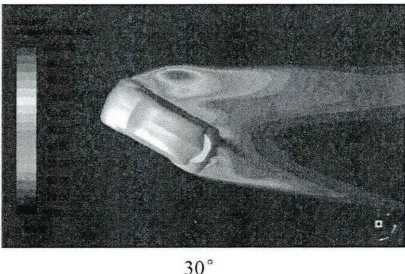

▲ 距地300mm截面湍动能：侧风角越大，背风侧与尾涡湍区越趋融合，能量耗散显著加剧

这正是电动车“发飘感”的流场根源——也说明：仅优化正风Cd并不够，侧风下的升力、侧向力同样要纳入目标。

四、参数优化：正交实验把“经验”变成“量化”

研究锁定对造型影响较小的5个参数做控制变量：尾翼安装高度、尾翼倾角、尾翼宽度、离地间隙、车头下表面圆角半径。单一因素仿真先明确趋势：

• 降低离地间隙、下调尾翼安装位 → 降Cd最显著

• 增大尾翼倾角、加宽尾翼 → 压制Cl效果最突出

随后用L16(4⁵)正交表把1024组全组合压缩到16组，极差分析给出最优搭配：

✅ 尾翼倾角20°｜尾翼宽度298mm｜安装位置-100mm（下移）｜离地间隙200mm｜车头圆角160mm

优化后模型的正风仿真结果清晰体现在流场对比里——

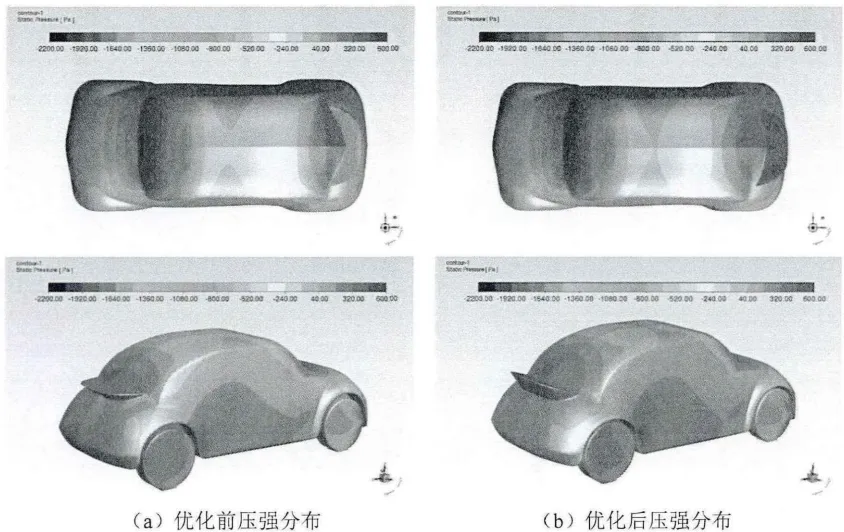

压强更“整”： 尾部负压区收缩，正压占比提升，压差阻力减小👇

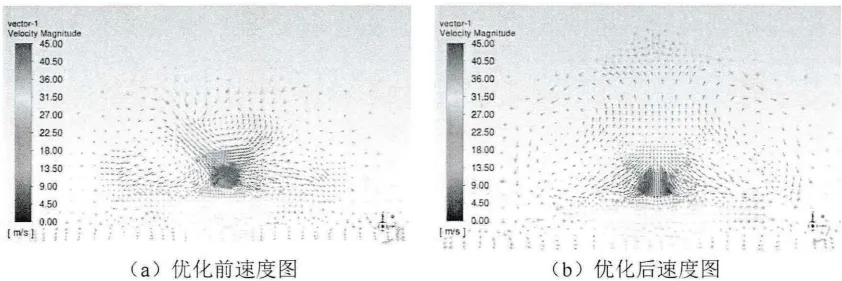

速度更“顺”： 尾涡区后移，最大流速从57.8m/s降至54.9m/s，分离延迟👇

湍更“弱”： 尾部湍动能峰值从100.8m²/s²降至94.1m²/s²，流场有序性提升👇

（可替换为图5‑11优化后对应子图）

最终优化模型Cd降至0.2883（↓10.35%），升力系数更由正转负（Cl=-0.0117）——既降阻、又提升轮胎附着稳定性，真正实现“双向收益”。

五、风洞校验：让仿真站得住脚

按1:25打印树脂模型，在扬州大学低速风洞中复现0°–30°偏航测试，实验数据与仿真误差均小于5%，趋势完全吻合👇

▲ 原始模型仿真与风洞试验的阻力、升力系数随横摆角变化一致性验证

这也反向证明：用FLUENT做轿车外流场参数优化，完全可支撑早期车身气动选型，大幅压缩风洞与改模成本。
