前言：本篇从数据流转的角度看感知。每个传感器吃什么数据进来、中间经历了哪些处理、最后吐什么数据出去，搞清楚这条链路，才能理解传感器融合到底在融合什么。

传感器融合（Sensor Fusion）本质上是把多条数据管道的输出拼到一起，形成一个完整的环境认知。多管道的数据怎么对齐、怎么互补？欢迎大家一起探讨～

一、感知数据流的全貌

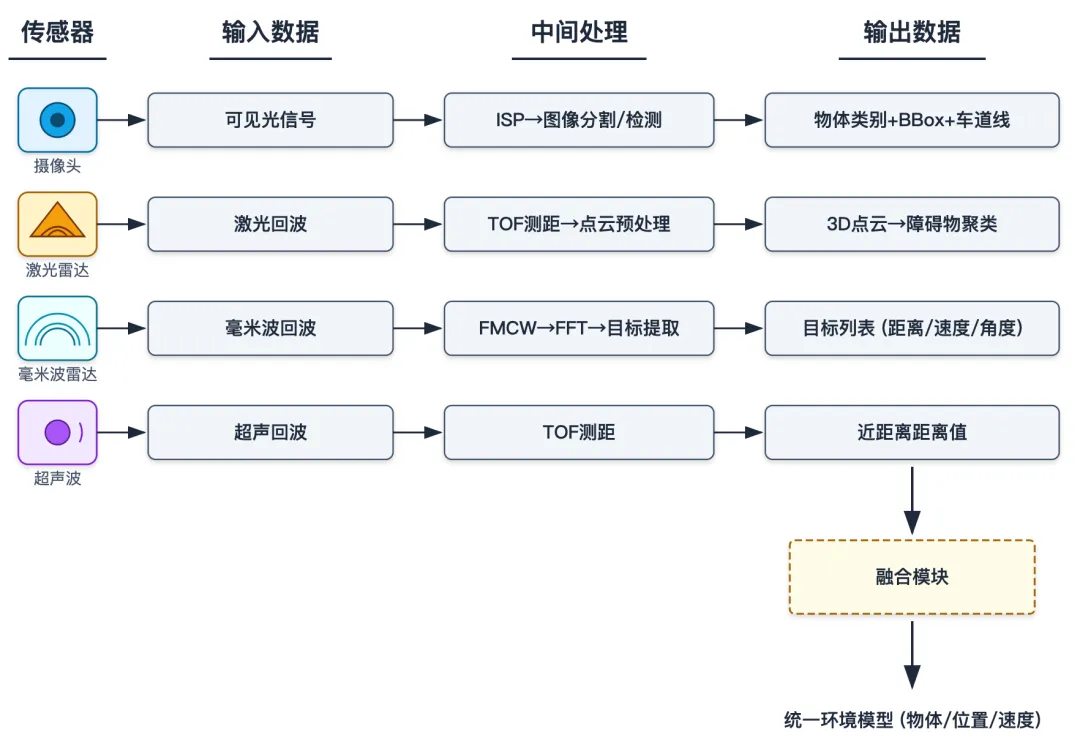

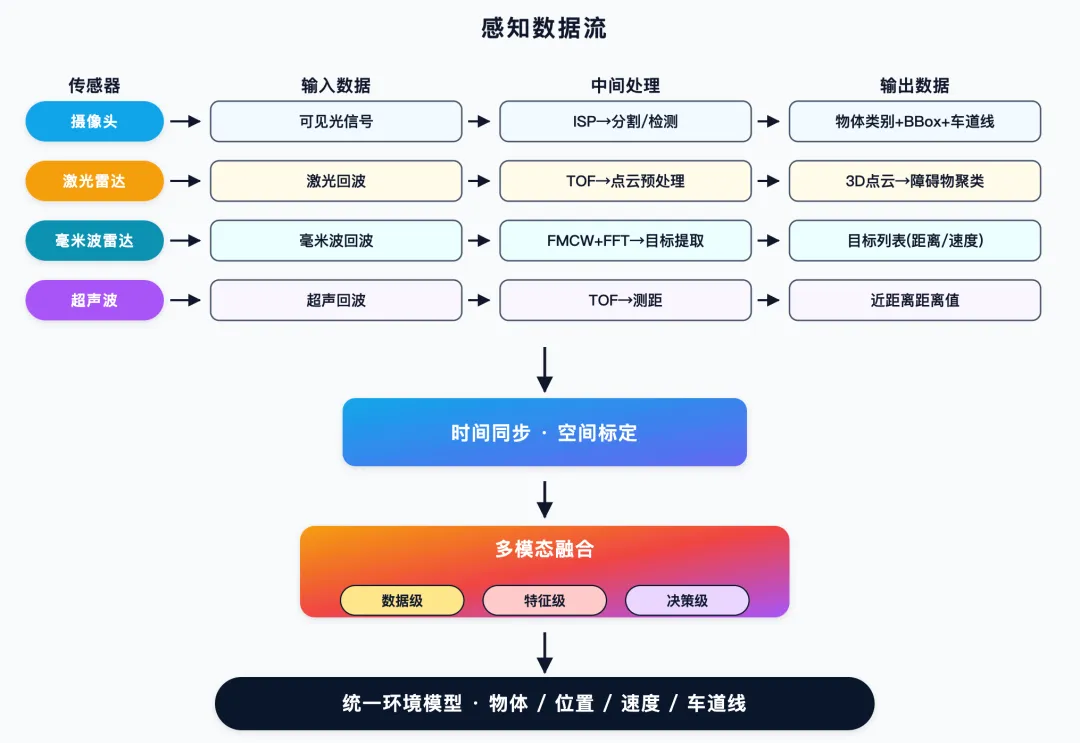

先看一张全景图，理解整个数据链路：

关键在于：不同传感器的输出格式完全不同——有的输出原始像素，有的输出处理好的目标列表。这就像有人交来"生肉"，有人交来"预制菜"，融合模块需要把它们统一处理。

二、摄像头：从光到图像

2.1 输入数据

摄像头接收的是可见光信号（波长约 380-780nm）。镜头将光线聚焦到图像传感器（CMOS/CCD）上，传感器把光子转化为电信号。

2.2 中间处理

处理阶段	做什么	通俗理解
ISP（图像信号处理）	去噪、白平衡、曝光控制、HDR合成、畸变校正	把"素颜"图像修成"美颜"图，让后续算法更好用
图像分割	对每个像素分类，区分路面/车道线/行人/车辆等	给画面里每个像素贴标签
目标检测	用 BBox（边界框）标出物体的位置和类别	在画面里画框，写上"这是车""这是人"
车道线检测	提取车道线像素，拟合出车道线方程	把弯曲的白线变成数学公式

其中，图像分割是感知的核心能力之一，按精度分为三个层次：

分割类型	做什么	举例
普通分割	把不同物体的像素区域分开	前景和背景分开
语义分割	给每个区域打上类别标签	知道这块是"路面"、那块是"车道线"
实例分割	区分同类的不同个体	知道前面有三辆车，且能区分"车A"和"车B"

深度学习时代的分割算法主要分两路线：

语义分割（FCN、U-Net、DeepLab 等）遵循一个通用框架——前端用全卷积网络提取特征（先压缩再放大），后端用 CRF 优化边界，核心就是先压缩成特征，再放大回原尺寸，每个像素做个分类判断；

实例分割（Mask R-CNN 等）则采用"检测+分割"的思路，先用检测网络框出物体，再在框内做像素级分割。

这里不展开算法细节，关键区分是：语义分割回答"这块像素是什么类别"，实例分割回答"这块像素属于哪个具体物体"。

2.3 输出数据

摄像头最终输出的不是图像本身，而是从图像中提取的结构化信息：

输出内容	数据形式	用途
物体检测结果	BBox坐标 + 类别标签 + 置信度	知道"前方50m有一辆车"
车道线信息	车道线方程/像素掩码	知道"车道边界在哪"
交通标识	标识类型 + 位置	知道"限速80"
可行驶区域	像素级掩码	知道"哪些路面能走"

需要注意：单目摄像头没有直接深度信息，距离需要通过算法估算（如基于目标在画面中的高度估算距离），精度有限。双目摄像头可以通过左右视图视差计算深度，但计算量大、基线长度限制有效距离。

三、激光雷达：从光到点云

3.1 输入数据

激光雷达主动发射激光脉冲（通常 905nm 或 1550nm），接收目标反射的回波信号。输入的本质是光的飞行时间。

3.2 中间处理

处理阶段	做什么	通俗理解
TOF测距	根据光速×飞行时间/2，计算每个激光点的距离	拿秒表量光跑一个来回的时间
扫描成像	通过旋转/固态扫描，覆盖整个视场，生成点云	一个点一个点地"扫"出三维世界
点云预处理	去噪（去掉异常点）、下采样（减少数据量）、地面分离	先把"脏数据"洗掉，再把地面和非地面分开
聚类与分类	将相邻的点聚类成物体，再用算法判断物体类型	把散点"拼"成物体，再认出是车还是人

点云预处理中有一个关键步骤——地面分离。因为地面也会产生大量点云，如果不先去掉，后续聚类会被地面"淹没"。常用的方法是利用高度差和法向量特征，把地面点过滤掉。

3.3 输出数据

输出内容	数据形式	用途
原始点云	每个点含 (x, y, z, intensity)	三维场景重建
障碍物聚类	聚类后的3D BBox	知道"前方有障碍物，体积约2m×1.5m×1.5m"
物体分类	类别标签 + 置信度	知道"这个障碍物是车辆"
反射强度	每个点的 intensity 值	辅助判断材质（如车道线反光强）

激光雷达最大的优势是直接获得精确的三维距离信息，不需要像摄像头那样靠算法估算。但它没有颜色信息——点云是"黑白"的，认不出红色绿灯还是绿色绿灯。

四、毫米波雷达：从波到目标

4.1 输入数据

毫米波雷达发射毫米波（77GHz 频段，波长约 4mm），接收目标反射的回波信号。输入的本质是回波的频率差和相位差。

4.2 中间处理

毫米波雷达跟前面两个传感器最大的不同是——它自带处理芯片，内部就完成了大部分计算，直接输出目标列表，不需要外部算法再处理。

处理阶段	做什么	通俗理解
FMCW调制	发射频率线性变化的信号，通过混频得到中频信号	让回波和发射波"相减"，差值里藏着距离信息
FFT处理	对中频信号做快速傅里叶变换，分离不同距离的目标	把混在一起的信号"拆"开
多普勒处理	利用多普勒频移计算目标速度	回波频率变高了→目标在靠近；变低了→在远离
角度估计	通过多天线阵列（MIMO），利用相位差计算目标方位	像人两只耳朵判断声源方向一样
聚类与跟踪	将检测到的点聚类为目标，并持续跟踪	把零散的检测点"拼"成一辆连续追踪的车

4.3 输出数据

毫米波雷达输出的已经是处理后的目标列表，不需要再跑算法：

输出内容	数据形式	用途
目标距离	径向距离（m）	知道"前方120m有目标"
目标速度	径向速度（m/s）	知道"目标正以20m/s的速度靠近"
目标角度	方位角（°）	知道"目标在左前方30°方向"
目标ID	跟踪编号	知道"这是之前那辆车，不是新出现的"

这就是前文说的"预制菜"——毫米波雷达直接输出可直接使用的目标信息，融合模块拿来就能用。但它的短板也很明显：分辨率低、无法识别物体类型，它只知道"前方有个东西在动"，但不知道是人还是车还是护栏。

五、超声波雷达：简单直接

5.1 输入与处理

超声波雷达的处理链路最简单：

输入：发射超声波（40kHz 左右），接收回波
处理：测量飞行时间 → 计算距离（声速×时间/2）
输出：一个距离值（m）

没有复杂的中间处理，就是"喊一声，听回声，算距离"。探测距离通常<5m，适合泊车和低速场景。

六、四类传感器数据对比

把四条数据管道放在一起对比，差异一目了然：

维度	摄像头	激光雷达	毫米波雷达	超声波雷达
输入信号	可见光	激光脉冲	毫米波	超声波
输出格式	像素矩阵 → 结构化信息	3D点云 → 障碍物聚类	目标列表（距离/速度/角度）	距离值
数据处理位置	外部算法（GPU/NPU）	外部算法（CPU/GPU）	传感器内部芯片	传感器内部芯片
是否需算法后处理	需要（大量）	需要（中等）	基本不需要	不需要
数据抽象程度	低（原始像素）	中（结构化点云）	高（直接目标级）	高（直接距离值）
核心输出价值	颜色/纹理/类别	精确3D距离	距离+速度	近距离测距

这就引出了一个核心问题：四条管道输出的数据格式完全不同，怎么放到一起去？

七、传感器融合：让不同格式的数据"对齐"

融合要解决的核心问题是对齐——时间对齐、空间对齐、数据对齐。

7.1 时间同步

不同传感器的采样频率不同：

传感器	典型频率	每帧数据量
摄像头	30-60 Hz	几 MB/帧
激光雷达	10-20 Hz	几 MB/帧
毫米波雷达	20-50 Hz	几 KB/帧
超声波	10 Hz	几十字节/帧

摄像头一秒拍 60 张，激光雷达一秒转 20 圈，数据时间戳不完全一致。融合时需要做时间插值——以某个传感器的时间为基准，把其他传感器的数据插值到同一时刻。用互联网黑话说，先"对齐"时间。

7.2 空间标定

不同传感器安装在车辆不同位置，各自有各自的坐标系。需要通过标定（Calibration）把它们统一到一个坐标系下：

内参标定：镜头畸变、焦距等传感器自身参数
外参标定：传感器之间的相对位置和旋转关系（如摄像头到激光雷达的变换矩阵）

标定不准，摄像头看到的"前方有车"和激光雷达测到的"前方有障碍物"可能根本不是同一个物体。

7.3 融合三个层次

时间和空间都对齐之后，按照融合发生的阶段，可以分为三个层次：

融合层次	别名	融合什么	优势	劣势
数据级	前融合	原始数据（像素+点云）直接拼接	信息保留最完整	数据量巨大、计算压力极大
特征级	中融合	各传感器提取的特征做融合	计算量适中、平衡效率	特征提取可能丢信息
决策级	后融合	各传感器独立出结果后"投票"	实现简单、容错性好	信息损失最大
