在自动驾驶技术从L2向L3及更高等级演进的过程中，环境感知系统的精度、可靠性与覆盖范围正成为核心瓶颈。摄像头易受光照与天气影响，激光雷达成本居高不下，而毫米波雷达凭借全天候工作能力、抗干扰性强等优势，逐渐成为高阶感知方案的核心支柱。其中，4D雷达成像技术通过新增垂直角度量测维度，实现了对目标距离、速度、方位角与高度的四维信息感知，彻底突破了传统雷达的平面感知局限。
德州仪器（TI）推出的AWR2188单芯片8x8级联收发器，以高度集成化设计与灵活的级联能力，为4D雷达成像的工程化落地提供了高效解决方案。本文将从4D雷达成像的技术演进逻辑出发，深入剖析AWR2188的芯片架构优势，详解8x8级联实现原理与信号处理流程，结合实际应用场景探讨技术价值，并展望其在智能交通与工业领域的拓展潜力。
在2026 CES开幕之际，全球半导体巨头德州仪器（TI）重磅发布了三款汽车电子新品——TDA5高性能计算SoC系列、AWR2188 4D成像雷达收发器与DP83TD555J-Q1 10BASE-T1S以太网PHY。
一、感知革命：4D雷达成像的技术内核与行业价值
1.1 从3D到4D：雷达感知的维度突破
传统汽车雷达系统主要实现距离测量、速度侦测、水平角解析与多目标追踪四大核心功能。其中，长程雷达负责自动紧急煞车与自适应巡航，短程与中程雷达则用于盲点侦测、车道维持辅助等场景。但这些3D雷达系统仅能实现平面维度的环境感知，无法获取目标高度信息，在面对桥梁、隧道、路沿等立体障碍物，或是行人蹲伏、车辆掉落货物等长尾场景时，极易出现漏检或误判。
4D雷达成像技术的核心突破在于新增了垂直角度（仰角）量测能力，通过构建三维空间定位+速度信息的四维感知体系，实现了对环境的立体化建模。其生成的高分辨率点云数据，能够清晰区分路面杂物与低矮障碍物，精准识别隧道入口轮廓与桥梁下方空间，为自动驾驶系统的路径规划与决策提供更全面的环境信息。与激光雷达相比，4D毫米波雷达凭借更长的波长特性，在雨、雾、沙尘等恶劣天气条件下的感知性能更稳定，且具备更低的成本与功耗优势。
1.2 4D雷达成像的技术实现逻辑
当前主流的4D毫米波雷达均采用调频连续波（FMCW）技术，通过发射线性变化的调频信号，利用发射与接收信号的频率差获取目标信息。发射信号可表示为sTX(t) = Acos(2π(f0t + 0.5St²))，其中f0为起始频率，S为调频斜率。当信号遇到距离R的目标反射后，接收信号会产生时间延迟τ=2R/c（c为光速），同时因目标相对运动产生多普勒频移。
通过将接收信号与发射信号的复共轭相乘混频，可得到包含距离与速度信息的中频信号fIF = fr + fd，其中fr为距离引起的频差，fd为多普勒频移。借助快速傅里叶变换（FFT）对中频信号进行频域分析，即可解算出目标的距离R = cfr/(2S)与速度v = λfd/2（λ为信号波长）。
在角度测量方面，4D雷达通过多输入多输出（MIMO）天线阵列实现对仰角与方位角的同时侦测。对于由N个天线组成的均匀线性阵列，相邻天线接收信号的相位差Δφ与方位角θ满足Δφ = 2πdaλsinθ（da为天线间距），通过相位差计算即可得到目标的空间角度信息。将距离、速度、方位角与仰角信息整合，即可生成四维点云数据，完成对环境的立体化成像。
1.3 行业需求驱动下的技术落地挑战
高阶自动驾驶对4D雷达提出了更高的性能要求：远距离探测需达到350米以上，以满足高速行驶场景的预警需求；高角分辨率需区分相邻近距离目标；同时需具备高密度点云生成能力，以实现精准的目标分类。但传统4D雷达方案面临诸多工程挑战：为获取足够的天线阵列规模与通道数量，通常需要级联多个4x4收发器，搭配PMIC等外围器件，导致系统复杂度高、功耗大、成本攀升，且需要更大的PCB板面积与更复杂的散热设计。
在此背景下，AWR2188单芯片8x8收发器的推出，通过高度集成化设计与灵活的级联能力，为解决上述挑战提供了关键支撑，推动4D雷达成像技术从实验室走向规模化量产。
二、核心突破：AWR2188单芯片的架构优势与技术特性
2.1 高度集成化：单芯片实现8x8收发全功能

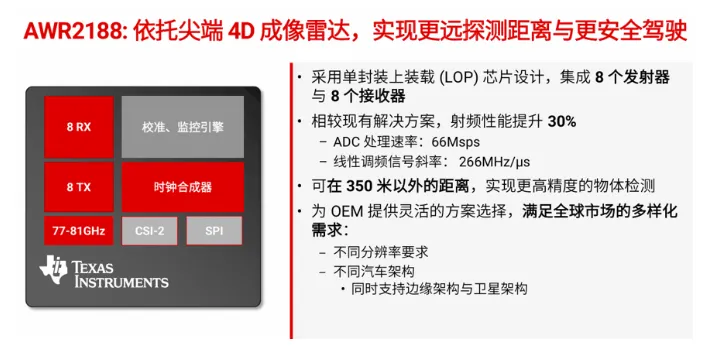

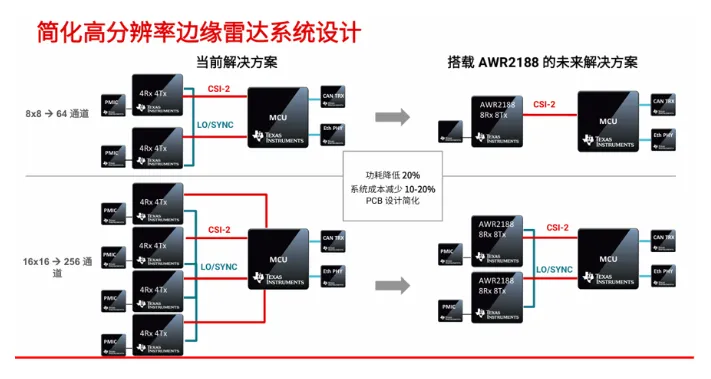

AWR2188最大的技术亮点在于单芯片集成了8个发射通道与8个接收通道（8T8R），将发射、接收、混频、数字信号处理等核心功能整合于同一芯片封装内。这种高度集成化设计带来了多重优势：首先，相比传统采用两个4x4收发器级联实现8x8配置的方案，AWR2188省去了额外的PMIC与外围接口器件，大幅简化了硬件设计流程；其次，集成化设计减少了信号传输路径上的损耗，提升了射频性能的稳定性；最后，芯片尺寸的缩小降低了PCB板占用空间，同时减少了系统功耗与散热压力，更适配汽车电子的严苛安装环境。
从性能参数来看，AWR2188工作于毫米波频段，具备高增益、低噪声的射频前端特性，其发射信号带宽与调频斜率可灵活配置，支持根据应用场景调整探测精度与距离。芯片内置的数字信号处理器（DSP）可实现基础的信号预处理，减轻后端计算单元的负载，同时支持原始数据输出模式，适配不同的系统架构需求。
2.2 灵活级联能力：从8x8到32x32的可扩展架构
AWR2188不仅具备单芯片8x8的独立工作能力，更支持多芯片级联扩展，可通过简单的硬件配置实现16x16、24x24乃至32x32的天线阵列配置。这种可扩展架构为不同等级的4D雷达方案提供了灵活选择：入门级方案可采用单芯片8x8配置，满足中短距离探测需求；高阶方案可通过四芯片级联实现32x32配置，生成高密度点云，媲美低线束激光雷达的感知效果。
级联实现的核心在于AWR2188内置的同步机制，通过专用同步接口确保多芯片之间的时钟与相位一致性，避免因信号异步导致的成像模糊。与传统级联方案相比，AWR2188的级联设计无需复杂的外围同步电路，仅需简单的硬件连接即可完成配置，大幅降低了系统集成难度。级联后的系统可实现超过350米的远距离目标探测，同时提升角分辨率与点云密度，为高阶自动驾驶的复杂场景感知提供支撑。
2.3 双架构支持：适配边缘计算与卫星雷达架构

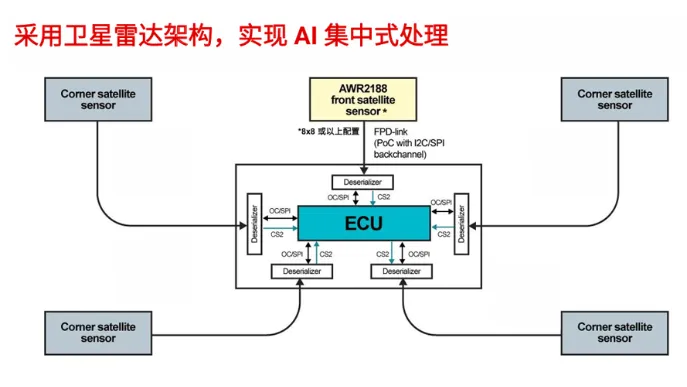

随着汽车电子电气架构从分布式向集中式演进，雷达系统也正从传统的边缘处理架构向卫星雷达架构过渡。AWR2188前瞻性地支持这两种架构模式：在边缘处理架构下，芯片可独立完成信号处理、目标检测与追踪，直接输出目标信息，适用于低成本的分布式感知方案；在卫星雷达架构下，AWR2188作为远端传感器，将采集的原始数据流通过高速接口传输至中央ECU，由中央计算单元进行集中处理与多传感器融合。
卫星雷达架构的优势在于通过中央ECU的强大算力，实现全局环境的统一建模，减少传感器之间的感知盲区，同时支持通过软件升级实现功能迭代，为车队的软件定义差异化提供可能。AWR2188与TI的TDA5x处理器、DP83TD555以太网PHY芯片形成配套解决方案，其中DP83TD555支持10BASE-T1S以太网标准，实现纳秒级时间同步与抗电磁干扰（EMI）的高速数据传输，确保多传感器数据的时序一致性。
2.4 完善的开发生态：加速方案落地进程
AWR2188拥有完善的开发工具与软件生态系统，为开发者提供了从原型设计到量产验证的全流程支持。TI提供的雷达开发套件包含硬件评估板、射频校准工具与信号处理软件库，开发者可快速搭建测试平台，验证算法性能。软件层面，支持自定义信号处理流程，适配不同的点云生成与目标检测算法；硬件层面，提供详细的参考设计与PCB布局指南，帮助开发者规避高频电路设计中的信号完整性问题。
此外，AWR2188的灵活配置能力使其可广泛应用于车载雷达、工业测距、航空航天等多个领域，开发者可根据具体应用场景调整工作参数，实现方案的定制化设计。
三、工程实现：8x8级联架构的4D成像流程与关键技术
3.1 级联系统的硬件架构设计
基于AWR2188的8x8级联4D雷达系统，核心设计要点在于确保多芯片之间的同步精度与信号传输质量。以16x16级联配置为例，系统采用两颗AWR2188芯片，通过芯片内置的同步引脚实现时钟与触发信号的同步：主芯片生成基准时钟与调频触发信号，从芯片通过同步接口接收并锁定该信号，确保两颗芯片的发射信号相位一致。
射频前端设计方面，需合理规划天线阵列布局，通常采用正交分离的天线阵列设计，提升方位角与仰角的测量精度。天线间距需根据工作波长进行优化，避免栅瓣效应影响角分辨率。电源设计上，由于毫米波电路对电源噪声敏感，需采用低噪声LDO为芯片供电，并做好电源滤波与接地处理，减少电磁干扰。
数据传输层面，级联系统可通过以太网接口将原始数据传输至中央ECU，DP83TD555以太网PHY芯片提供的纳秒级同步能力，确保不同雷达传感器与摄像头、激光雷达等设备的数据时序一致性，为多传感器融合奠定基础。同时，该芯片支持数据线供电技术，可在同一根双绞线上实现数据传输与电力供应，减少线束重量与装配复杂度。
3.2 信号处理流程：从原始数据到4D点云生成
基于AWR2188级联系统的4D雷达成像信号处理流程，可分为信号采集与预处理、距离-多普勒分析、角度估计、点云生成与优化四个核心阶段。
第一阶段为信号采集与预处理。AWR2188的接收通道对反射信号进行放大、滤波与混频处理，将射频信号转换为中频信号，再通过模数转换器（ADC）转换为数字信号。预处理阶段主要完成信号去噪与校准，通过消除直流偏移、补偿通道增益差异，提升信号质量。对于级联系统，还需进行多芯片通道间的相位校准，确保不同芯片接收信号的一致性。
第二阶段为距离-多普勒分析。通过对预处理后的数字信号进行快速傅里叶变换（FFT），将时域信号转换为频域信号。首先进行距离FFT，提取中频信号中的距离频差fr，计算目标距离；随后进行多普勒FFT，分离多普勒频移fd，解算目标相对速度。为提升测量精度，可采用加窗处理与插值算法，优化FFT的频率分辨率。
第三阶段为角度估计。利用MIMO天线阵列的信号相位差异，通过空间FFT或DML等算法实现方位角与仰角的估计。AWR2188的8x8级联架构可形成虚拟天线阵列，大幅提升角分辨率。例如，32x32级联配置可实现极小的角度分辨单元，能够精准区分相邻的行人和骑行者。
第四阶段为点云生成与优化。将距离、速度、方位角与仰角信息整合，生成四维点云数据。由于毫米波雷达点云通常存在稀疏性与噪声问题，需进行后处理优化：通过单元平均恒虚警率检测器（CA-CFAR）自适应调节阈值，剔除噪声点；采用多帧点云融合算法，提升点云密度与稳定性。最新研究表明，结合扩散模型与距离图像的点云增强方法，可生成接近激光雷达的高密度点云，进一步提升目标分类精度。
3.3 关键技术难点与解决方案
在AWR2188级联实现4D成像的过程中，需攻克三个核心技术难点：一是多芯片同步精度控制，二是高频信号的抗干扰设计，三是点云稀疏性优化。
针对多芯片同步问题，除利用AWR2188内置同步接口外，还可采用外部高精度时钟源提供基准时钟，通过相位锁定环路（PLL）确保各芯片时钟相位一致。同时，在软件层面进行时序校准，补偿信号传输延迟差异，确保发射与接收时序的精准同步。
高频信号抗干扰方面，需从PCB布局、屏蔽设计与接地策略三方面入手：PCB布局采用射频信号与数字信号分离设计，减少串扰；关键射频链路采用屏蔽罩封装，降低外部电磁辐射影响；采用单点接地或星形接地方式，减少接地环路带来的噪声。DP83TD555以太网PHY芯片的增强型EMI保护功能，也为高速数据传输提供了抗干扰保障。
对于点云稀疏性问题，除传统的多帧融合方法外，可结合人工智能算法进行优化。例如，基于深度学习的点云补全算法，利用大量标注数据训练模型，能够根据稀疏点云推测目标的完整轮廓；将雷达点云与摄像头图像进行融合，通过图像语义信息指导点云密度增强，实现优势互补。
三、场景落地：AWR2188 4D成像方案的多元应用探索
3.1 高阶自动驾驶：破解长尾场景感知难题
在高阶自动驾驶场景中，AWR2188级联方案的4D雷达成像技术展现出独特优势。例如，在高速公路行驶场景中，32x32级联配置可实现350米以上的远距离探测，提前识别前方慢车或障碍物，为系统预留充足的制动与避让时间；在城市道路场景中，高角分辨率能够精准区分行人、骑行者与小型障碍物，避免因漏检导致的安全风险。
TI高性能雷达业务部产品线经理Keegan Garcia曾举例说明：当车辆跟随卡车行驶时，若卡车掉落小箱子，传统雷达往往难以在远距离分辨该物体，而基于AWR2188卫星架构的4D雷达，配合中央计算单元的强大算力，能够及时判断箱子尺寸与运动轨迹，精准规划避让路径，有效解决了这一典型长尾场景的感知难题。此外，在雨雾、夜间等恶劣环境下，4D雷达的稳定性能确保感知系统不失效，为自动驾驶的全天候运行提供保障。
3.2 工业检测：恶劣环境下的精准测距与成像
AWR2188的工业应用潜力同样显著，在矿山、电力、油气等恶劣环境场景中，4D雷达成像技术可实现对设备与环境的精准监测。例如，在煤仓状态监测场景中，将基于AWR2188的4D雷达安装于煤仓顶部，通过生成的三维点云数据可实时感知煤仓内煤料的堆积高度与分布状态，结合速度信息判断进煤与出煤的流量变化。由于雷达不受煤仓内粉尘、黑暗环境的影响，相比摄像头与激光雷达具有更强的适应性。
在电力巡检领域，搭载AWR2188 4D雷达的无人机可实现对输电线路、电塔结构的立体化检测，精准识别线路老化、杆塔变形等缺陷。雷达的远距离探测能力与抗恶劣天气特性，使无人机能够在复杂地形与气象条件下完成巡检任务，提升巡检效率与安全性。
3.3 智能交通：提升道路管控与安全能力
在智能交通系统中，AWR2188 4D雷达可部署于交叉路口、高速公路收费站等关键节点，实现对车辆、行人、非机动车的全方位监测。通过四维点云数据，系统可精准统计车流量、识别交通违法行为（如闯红灯、不按导向车道行驶），并为交通信号优化提供数据支撑。在道路施工区域，4D雷达可实时监测施工区域与通行车辆的距离，当出现碰撞风险时及时发出预警，保障施工安全。
四、技术演进：4D雷达成像的未来趋势与挑战
4.1 技术发展方向
随着半导体工艺与算法技术的进步，基于AWR2188等高性能收发器的4D雷达成像技术将向三个方向演进：一是更高集成度与性能提升，通过先进工艺实现芯片尺寸进一步缩小，同时提升通道数量与射频性能，实现更高分辨率的成像效果；二是AI与雷达感知的深度融合，将深度学习算法集成于雷达信号处理流程，实现端到端的目标检测、分类与跟踪，提升感知效率与精度；三是多传感器融合的标准化，通过统一的接口与同步协议，实现4D雷达与摄像头、激光雷达、超声波雷达的深度融合，构建冗余度更高、可靠性更强的感知系统。
在架构层面，卫星雷达架构将成为高阶自动驾驶的主流选择，AWR2188等传感器通过高速以太网与中央计算平台连接，实现全局感知数据的集中处理与共享。这种架构不仅提升了感知系统的协同能力，更支持通过OTA升级不断优化感知算法，实现功能的持续迭代。
4.2 面临的挑战
尽管AWR2188为4D雷达成像技术带来了突破性进展，但行业仍面临诸多挑战：首先，高频毫米波电路的设计难度较高，对PCB布局、阻抗匹配、散热设计等提出了严苛要求，需要工程师具备丰富的高频电路设计经验；其次，点云增强与目标分类算法仍需持续优化，如何在复杂环境下实现对微小目标的精准识别，是当前算法研究的重点；最后，成本控制仍是规模化应用的关键，虽然AWR2188简化了系统设计，但多芯片级联方案的成本仍高于传统雷达，需要通过量产规模扩大与技术迭代进一步降低成本。
4.3 行业影响与展望
AWR2188单芯片8x8级联收发器的推出，不仅推动了4D雷达成像技术的工程化落地，更将重塑汽车半导体与智能感知行业的竞争格局。随着方案成本的不断降低与性能的持续提升，4D雷达有望成为中高端汽车的标配，进一步加速自动驾驶技术的普及。在工业与智能交通领域，4D雷达的应用将提升生产与交通效率，降低安全风险，推动相关行业的数字化转型。
正如TI汽车系统业务部总监Mark Ng所言，当前的技术选择“几乎决定着2030年之后汽车会变成什么样”。AWR2188所代表的高度集成化、可扩展的4D雷达解决方案，正为未来智能出行与工业智能化的发展奠定坚实基础。
五、结语：感知基石的重构与智能时代的加速到来
4D雷达成像技术的突破，本质上是环境感知能力的一次维度升级，而AWR2188单芯片8x8级联收发器则为这一升级提供了高效的工程实现路径。其高度集成化设计降低了系统复杂度，灵活的级联能力适配多元应用场景，完善的生态系统加速了方案落地进程。从高阶自动驾驶到工业检测，从智能交通到公共安全，4D雷达成像技术正以更精准、更可靠、更经济的方式，重构智能设备的感知基石。
随着技术的持续演进，我们有理由相信，以AWR2188为代表的4D雷达解决方案将在更多领域实现突破，推动智能时代的加速到来。对于工程师与开发者而言，把握这一技术趋势，深入探索其应用潜力，将为行业创新与产业升级注入源源不断的动力。
