[热管理] 热泵-热泵型电动汽车空调系统设计中的CFD技术应用与优化思考

电动汽车空调系统的瓶颈与机遇

随着全球能源结构转型和环保要求的日益提高，电动汽车已成为汽车工业发展的重要方向。然而，电动汽车的空调系统却成为制约其续航里程的关键瓶颈之一。传统电动汽车普遍采用PTC电加热器进行冬季制热，其能效比低，大量消耗电池电量，导致车辆续航里程减少可达50%。热泵空调系统因其高能效比和制冷制热双功能优势，成为解决这一问题的主流方案。

在热泵空调系统中，冬季运行时室外换热器的结霜问题尤为突出，直接影响系统能效和用户体验。本文将结合热泵空调系统设计实践，深入探讨CFD技术在优化热泵系统设计、解决结霜问题中的应用价值，为电动汽车空调系统的创新设计提供新思路。

一、热泵空调系统在电动汽车中的核心价值

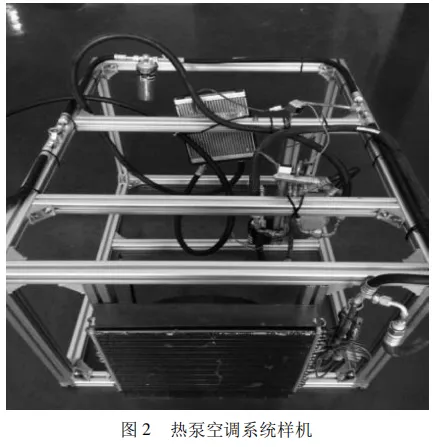

热泵空调系统相较于传统PTC加热方案，具有显著优势：能效比高，可在车室内冷热负荷相同的情况下以较少电量满足取暖制热需求；一套设备可实现制冷/制热双重功能，降低系统复杂度和成本；运行能耗低，可有效延长电动汽车续航里程。

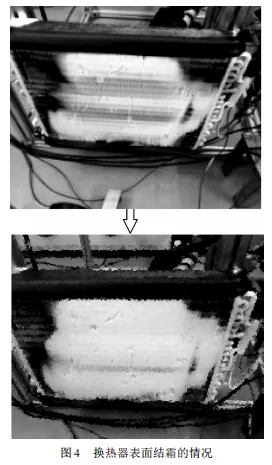

然而，热泵系统在低温环境下运行时，室外换热器易结霜，导致换热效率下降，系统性能衰减。解决这一问题，成为热泵型电动汽车空调系统设计的关键挑战。

二、热气旁通除霜技术的原理与局限

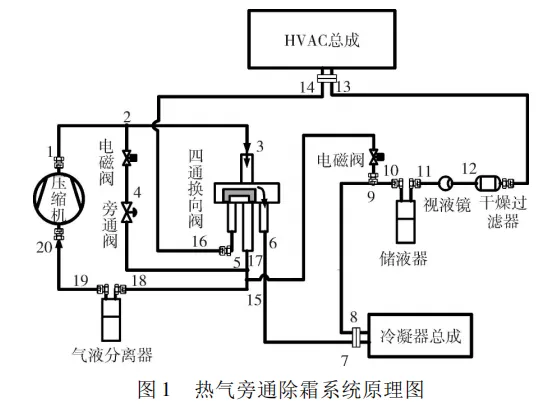

针对结霜问题，研究者提出了多种解决方案。热气旁通除霜技术因其无需改变系统运行模式、除霜过程中仍可保持车室内舒适度等优势，成为目前应用较为广泛的方案。该技术通过将压缩机排气旁通至压缩机吸气口，提升吸气压力，利用高温高压制冷剂潜热融化霜层。

但热气旁通除霜技术也存在局限性：旁通量控制不当会导致除霜效果不佳；除霜过程中压缩机吸气温度升高，可能引发排气温度过高，影响系统可靠性。

黄朝宗等人的研究显示，采用热气旁通除霜时，系统中需配备喷液装置来降低吸气温度，以保护压缩机。同时，系统除霜周期的优化也至关重要，实验表明系统运行25分钟、除霜5分钟为最佳周期。

三、CFD技术在热泵系统设计中的应用价值

尽管传统实验研究已取得一定成果，但CFD技术为热泵系统设计提供了更为精细的分析手段。CFD技术可模拟系统内部气流、温度场、霜层形成与融化过程，为设计优化提供数据支持。

3.1 翅片管式换热器的CFD优化

在热泵系统中，室外换热器是结霜的关键区域。翅片管式换热器因其良好的换热效率和结霜抑制能力被广泛采用。通过CFD模拟，可分析不同翅片间距、管路布置对气流分布的影响，优化换热器结构以延缓结霜速度。

例如，CFD可揭示气流在翅片间的分布情况，发现气流死角区域，指导设计人员优化翅片角度和间距，使气流更均匀地通过换热器表面，减少局部结霜。

3.2 结霜过程的CFD模拟

结霜过程是一个复杂的相变和传热过程，涉及气流、温度场、湿度场的相互作用。CFD技术可通过建立多相流模型，模拟霜层在换热器表面的形成、增长和融化过程。

基于CFD的结霜模拟可量化分析不同环境温度、湿度、风速条件下霜层的形成速率和分布特征，为除霜策略优化提供依据。例如，可模拟不同除霜周期下霜层的融化过程，确定最优的除霜时机和持续时间。

3.3 除霜过程的CFD辅助优化

热气旁通除霜过程中，制冷剂的流动路径和温度分布对除霜效果至关重要。CFD可模拟除霜过程中制冷剂在旁通阀、换热器等关键部件的流动和温度变化，为旁通阀开度的优化提供依据。

例如，通过CFD模拟，可分析不同旁通阀开度下制冷剂的流动状态和温度分布，确定最佳开度，确保除霜效果的同时避免压缩机过热。

四、基于CFD的热泵系统设计优化路径

4.1 从"实验验证"到"模拟预测"的设计范式转变

传统热泵系统设计主要依赖实验验证，周期长、成本高。引入CFD技术后，可实现"模拟预测-优化设计-实验验证"的迭代优化流程，大幅缩短设计周期，降低研发成本。

例如，可在设计初期通过CFD模拟预测不同换热器结构、旁通阀开度等参数对系统性能的影响，筛选出最优方案再进行实验验证，提高研发效率。

4.2 结霜特性的CFD预测与主动控制

基于CFD的结霜特性预测，可开发主动结霜控制策略。通过实时监测环境参数和系统运行状态，CFD模型可预测结霜发展态势，提前触发除霜程序，避免霜层过厚导致的除霜困难。

这种预测性控制不仅可提高系统效率，还能改善用户体验，确保车内舒适度。

4.3 CFD与实验数据的融合优化

CFD模型的准确性依赖于实验数据的验证。通过将CFD模拟结果与实验数据对比，可不断修正模型参数，提高CFD预测的准确性。这种"CFD模拟-实验验证-模型修正"的闭环优化过程，将显著提升热泵系统设计的精准度。

五、未来研究方向与挑战

5.1 多物理场耦合模型的建立

热泵系统结霜过程涉及流体流动、传热、相变等多物理场耦合。未来研究应建立更精确的多物理场耦合模型，将气流、温度、湿度、霜层形成等过程综合考虑，提高CFD模拟的准确性。

5.2 机器学习与CFD的结合

随着数据积累，可将机器学习算法与CFD技术结合，建立基于数据的快速预测模型。通过训练模型，可快速预测不同工况下的系统性能，为实时优化控制提供支持。

5.3 CFD在电动汽车热泵系统全生命周期管理中的应用

CFD技术不仅可用于设计阶段，还可应用于系统运行阶段的性能监测与优化。例如，基于CFD模型，可实现系统性能的实时评估，预测潜在故障，指导维护保养，延长系统使用寿命。

结语：CFD技术赋能电动汽车热泵空调系统

热泵型电动汽车空调系统是解决电动汽车续航里程问题的关键技术之一。传统实验研究已取得一定成果，但CFD技术为系统设计提供了更精细、更高效的研究手段。

通过CFD技术，设计者可以深入理解热泵系统内部的流动、传热和结霜过程，实现从"经验驱动"到"数据驱动"的设计转变。这不仅有助于优化系统性能，提高用户体验，还能降低研发成本，加速产品迭代。

未来，随着CFD技术的不断发展和应用，热泵型电动汽车空调系统将更加高效、可靠，为电动汽车的普及和推广提供有力支持。CFD技术将成为电动汽车空调系统设计不可或缺的工具，助力电动汽车行业实现更高质量的发展。

在电动汽车产业快速发展的背景下，将CFD技术深度融入热泵空调系统设计，不仅是技术进步的必然选择，更是提升产品竞争力的关键路径。我们期待CFD技术在电动汽车热泵系统设计中发挥更大作用，为行业带来新的突破。
