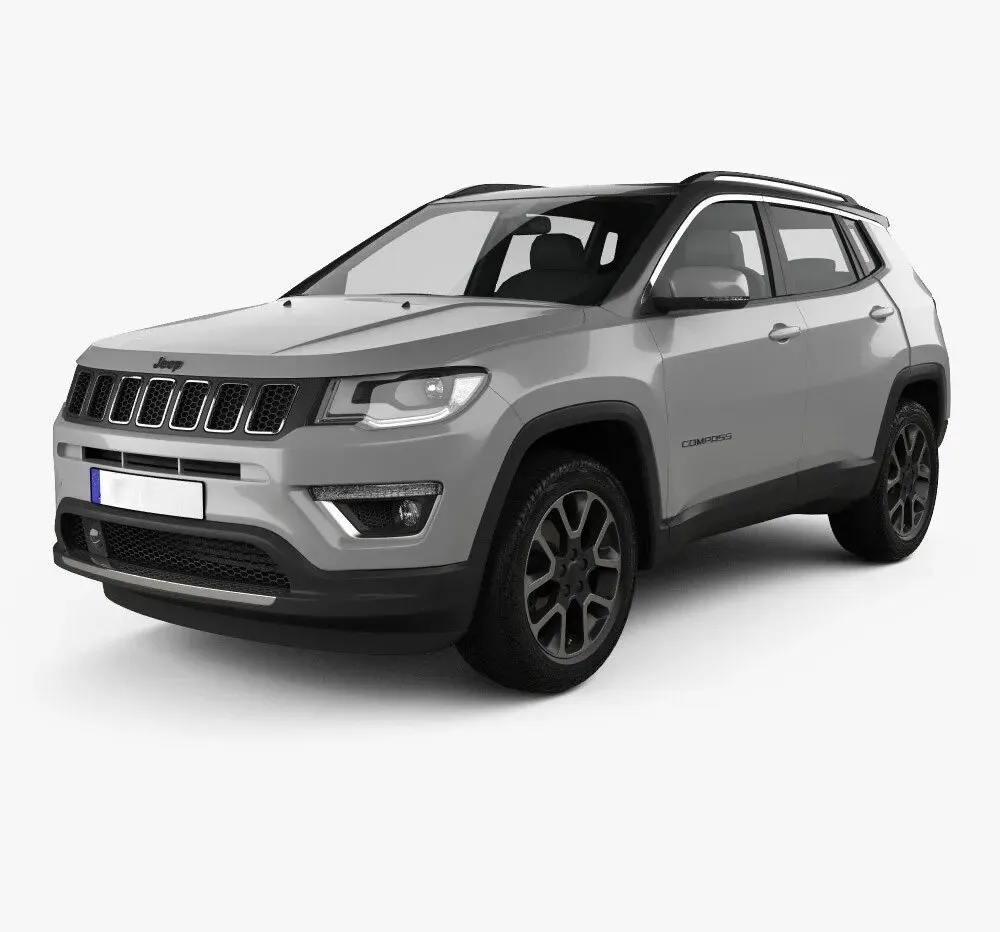

越野通勤、户外探险、经典车型复刻场景中，JEEP简易轿车造型以标志性的方正轮廓、硬朗越野姿态与实用车身结构，成为机械爱好者与越野迷追捧的经典范本。基于Solidworks设计的3D图纸，剔除复杂电子部件，聚焦车身造型与核心机械结构，是钻研经典越野车型设计、练习曲面建模的优质素材。本文拆解其设计要点与Solidworks实操逻辑，助力吃透经典车型的造型与机械融合之道。
一、核心认知：设计逻辑与Solidworks优势
JEEP简易轿车造型设计核心是“经典复刻+结构实用+建模适配”，精准还原标志性元素（七孔格栅、方正车身、高离地间隙），兼顾造型美学与越野通过性；依托Solidworks设计，可高效实现曲面造型、车身结构装配与参数化调整，适配简易模型的学习与优化需求。
1. 核心特点与场景：聚焦经典JEEP造型精髓，核心要求：轮廓还原度高、车身结构简洁、适配建模练习；图纸完整还原车身壳体、格栅、车轮、底盘框架等核心部件，剔除冗余细节，适配机械爱好者入门学习与造型复刻。
2. Solidworks核心优势：曲面建模工具精准还原方正车身与圆润过渡线条；参数化设计可微调车身比例、格栅尺寸，快速优化造型；装配约束功能清晰呈现车身与底盘的适配关系，便于理解经典车型结构逻辑。
二、3大设计核心要点：聚焦经典造型与结构
图纸精准复刻JEEP经典元素与核心结构，要点兼顾专业性与易懂性，适配机械爱好者学习设计需求：
1. 车身造型与标志性元素：美学核心载体

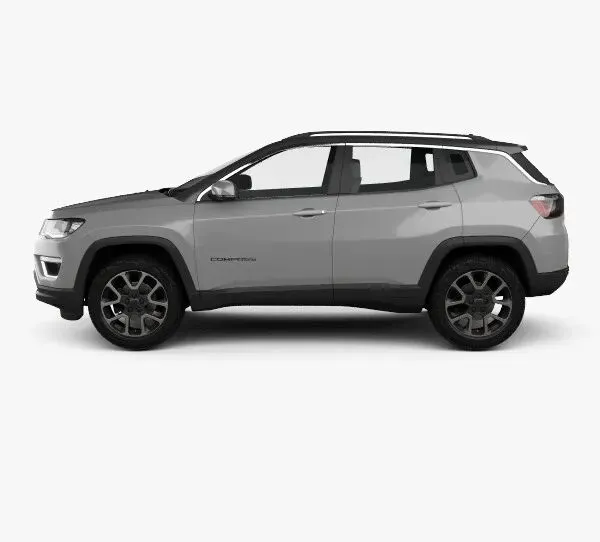

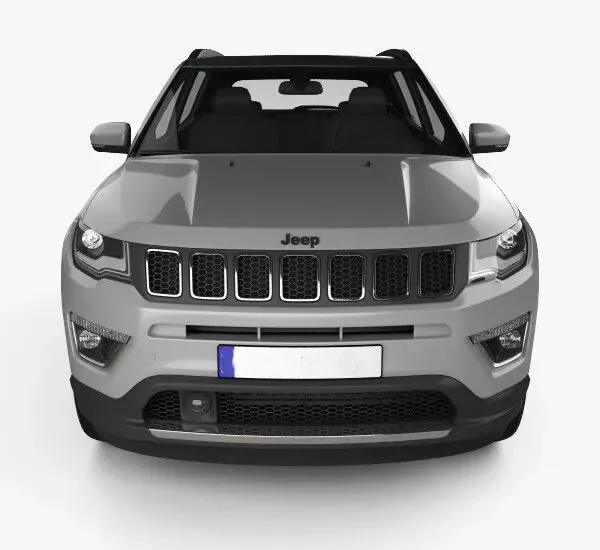

采用方正车身+硬朗线条设计（Solidworks用拉伸、曲面剪裁建模），还原JEEP标志性轮廓，车身侧面无多余弧线，兼顾空间实用性与越野通过性；前脸七孔格栅精准复刻，通过拉伸切除特征成型，格栅间距与孔径按经典比例设计；轮眉外扩造型增强越野气场，通过圆角特征优化边缘，避免造型生硬，图纸中标注车身关键尺寸与比例参数。
2. 底盘与行走系统：越野适配核心
① 底盘结构：简化式梯形车架（Solidworks用方管拉伸+阵列建模），预留悬挂安装位，离地间隙按越野需求设计（≥220mm），保证基础通过性；② 行走部件：适配越野风格轮毂与轮胎，轮毂采用多幅式造型（旋转凸台建模），轮胎花纹按越野场景简化，通过旋转约束与车桥连接，图纸中清晰呈现底盘与车轮的装配关系，兼顾造型与结构逻辑。
3. 车身结构与细节优化：实用与建模平衡
① 壳体设计：一体化车身壳体（拉伸+曲面缝合建模），车门、车窗位置按经典车型布局，预留安装间隙，兼顾造型完整性与建模简易性；② 细节处理：车尾外挂式备胎支架简化建模，还原JEEP越野标识性元素；车身接缝处用圆角过渡，提升建模流畅度，同时贴近实车工艺，图纸中标注关键装配公差，保证结构合理性。
三、Solidworks实操应用指南
机械爱好者可通过以下步骤高效应用图纸，提升造型建模能力：
1. 图纸解析：导入模型后，重点梳理车身曲面建模逻辑、标志性元素的成型方式，理解经典车型造型与结构的融合思路。
2. 核心应用：① 建模练习：复刻七孔格栅、方正车身等部件，掌握曲面剪裁、拉伸成型等核心技能；② 造型优化：微调格栅尺寸、车身比例，练习经典车型的个性化复刻；③ 装配验证：通过约束功能校验车身与底盘的适配性，排查造型与结构冲突。
3. 注意事项：建模时优先保证标志性元素比例精准；曲面过渡处控制圆角大小，兼顾造型美感与建模难度，避免线条生硬。
四、设计避坑指南：新手必看
误区1：造型比例失衡→严格按经典JEEP尺寸参数建模，重点把控格栅、车身长宽高比例，避免标志性元素变形。
误区2：曲面过渡生硬→合理运用Solidworks圆角与曲面缝合工具，优化车身边缘与接缝处，贴近实车造型质感。
误区3：结构与造型冲突→设计时同步校验车身与底盘、车轮的适配性，预留足够安装与运动空间，避免造型脱节。
五、结语
本次JEEP简易轿车造型3D图纸（Solidworks设计）已整理完毕，聚焦经典元素与核心结构，含完整装配体与关键参数标注，是钻研经典车型造型设计的优质素材。
JEEP造型的魅力在于美学与实用的平衡，其经典设计语言对汽车造型学习极具参考价值。你在经典车型建模或Solidworks曲面操作中遇到过哪些问题？欢迎评论区交流！
关注我，后续持续分享汽车/机械领域经典车型、造型设计干货，助力提升专业能力～
通过网盘分享的文件：JEEP 简易轿车造型3D图纸 Solidworks设计.rar
https://pan.baidu.com/s/109uA8OuHDqieKzmQJZNujg?pwd=auto
