安霸的CV3-AD系列是目前市面上最激进的自动驾驶域控芯片之一。5nm工艺、12核A78AE、750 eTOPS等效算力、24路摄像头接入、ASIL-D安全岛——这些参数单拎出来任何一个都足够亮眼，但安霸真正的厉害之处，在于它把ISP、AI加速、雷达融合、功能安全这几个最难啃的骨头，塞进了一颗芯片里，而且功耗还比GPU方案低得多。CV3-AD不是单颗芯片，而是一个家族。安霸的策略很聪明：先打磨出最高规格的CV3-AD685，把架构、SDK、工具链全部跑通，然后向下裁剪出CV3-AD655和CV3-AD635，分别对应城市NOA和高速NOA。三颗芯片共用同一套CVflow 3.0架构和软件栈，车企开发一次，可以覆盖从走量车型到旗舰车型的全产品线。
这个"向下裁剪"的思路值得玩味。安霸没有为每个细分市场重新设计芯片，而是通过屏蔽部分NVP核心、减少CPU核数、裁剪接口数量来实现SKU差异化。这样做的好处是研发成本可以摊薄，车企的软件开发也可以复用。大陆集团已经宣布基于CV3-AD系列开发域控平台，预计2027年量产，走的正是这条路线。
CV3-AD的核心是第三代CVflow架构。和英伟达Orin那种"一个大GPU包打天下"的思路不同，安霸把AI计算拆成了两个专门的引擎。一个叫NVP（Neural Vector Processor），专门跑神经网络，擅长YOLO、BEV、Transformer这些主流自动驾驶模型。另一个叫GVP（General Vector Processor），负责传统计算机视觉算法和4D毫米波雷达的信号处理，比如稠密光流、立体视觉匹配、雷达点云生成。

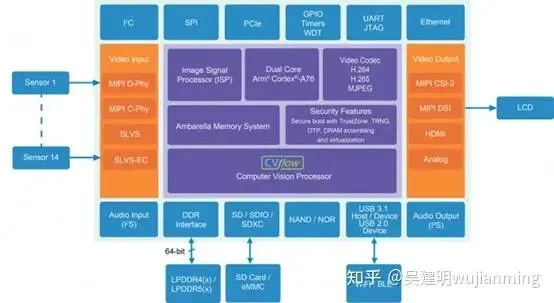

▲ CV3-AD系列架构框图：NVP与GVP双引擎并行，ISP与CVflow硬件直连NVP和GVP的分工非常关键。自动驾驶系统里，AI推理和几何计算是两种完全不同的负载。AI推理是存储密集型的，需要大量权重数据；几何计算是计算密集型的，需要大量浮点运算。如果把它们塞到同一个引擎里，必然互相抢资源。安霸的做法是让NVP和GVP各自独立运行，数据通过自研内存子系统共享，不需要CPU来回搬运。
更关键的是，CVflow 3.0支持Transformer和BEV架构的原生加速。现在主流的端到端自动驾驶方案，几乎都在往BEV+Transformer迁移。安霸在硬件层面做了针对性优化，使得这些模型的运行效率远高于在通用GPU上跑。官方数据说CV3-AD685的AI性能是竞品的3倍左右，功耗却大幅低于竞品，这个差距很大程度上来自架构层面的专用化设计。
CVflow 3.0的关键设计：
· NVP：专精CNN/Transformer推理，支持INT4/INT8量化
· GVP：专精浮点几何计算和4D雷达信号处理
· 双引擎并行，互不阻塞，共享统一内存子系统
· 硬件直连通路：ISP输出直接喂给CVflow，无需CPU介入
大算力芯片最怕什么？内存墙。算力再强，如果数据供不上，也是干瞪眼。很多AI芯片的做法是堆大缓存，但缓存面积大、功耗高，而且软件还得专门优化命中率，否则缓存 miss 一次，性能直接崩盘。
安霸的解法叫Partial Buffer架构。它不是靠大缓存来减少DRAM访问，而是在CVflow内部设计了一套高效的局部缓冲机制，让数据在NVP/GVP和DRAM之间"精准投喂"。配合LPDDR5/LPDDR5x内存控制器（最高256位位宽，速率8Gb/s），CV3-AD的内存带宽利用率非常高。官方说法是，在运行相同智驾算法时，CV3-AD对CPU和内存带宽的占用远低于GPU方案，这意味着芯片可以把更多资源留给实际计算，而不是浪费在数据搬运上。
CV3-AD685最多支持24路摄像头接入，靠的不是简单的接口堆叠，而是ISP的多通道并行架构。每一路摄像头都有独立的曝光控制、HDR融合和噪声抑制管线。安霸的ISP强项在恶劣光线——支持多曝光HDR融合，能把亮部和暗部细节同时保留下来，0.01 Lux的极暗环境下依然能输出可用图像。
更值得关注的是AI-ISP。传统ISP的参数是固定的，调好了就按流程走。但安霸在CVflow里跑了一个神经网络，实时分析当前场景的光照、运动、噪声特征，然后动态调整ISP参数。夜间自动增强降噪，高速运动自动缩短曝光，这种"ISP+AI"的混合架构让图像质量比纯硬件ISP提升了一个档次。对于自动驾驶来说，ISP不是"锦上添花"，而是"生死攸关"——如果ISP在逆光或夜间场景下把行人漏掉了，后面的AI再强也救不回来。
安霸在2021年收购了Oculii，这笔收购的回报在CV3-AD上体现得淋漓尽致。Oculii的核心技术是用AI算法替代传统雷达的硬件天线阵列。传统4D成像雷达需要上千个MIMO天线，Oculii把它压缩到14个（6发8收），通过AI算法在芯片内部重建高分辨率点云。
这个方案的革命性在于"中央集中式处理"。传统雷达在边缘端就有自己的处理器，先做一次预处理，再把结果传给域控制器。安霸的做法是直接把雷达的原始ADC数据拉到CV3-AD里，由GVP统一做信号处理和点云生成，然后和摄像头的视觉数据在NVP里做深度融合。这样做的好处是融合质量更高——原始数据的信息量远大于预处理后的结果，而且时间同步更容易保证。
▲ 中央集中式架构：雷达原始数据直接进域控，与视觉数据在芯片内部深度融合安霸声称这种架构让雷达性能提升了100倍以上，数据传输带宽只需要竞品的六分之一。虽然"100倍"这个数字可能有营销成分，但中央集中式的思路确实代表了行业趋势——传感器越来越便宜，算力越来越集中，边缘预处理的价值在下降。
做车规芯片，功能安全是硬门槛。CV3-AD的架构在功能安全上下了不少功夫。整个芯片分为两个岛：Processing Island（处理岛）和Safety Island（安全岛）。处理岛跑主程序，目标ASIL-B；安全岛跑监控程序，目标ASIL-D。
安全岛的核心是一对双核Cortex-R52，运行在Lockstep模式。Lockstep的意思是两颗核跑完全相同的指令，每周期对比输出，一旦发现不一致就立即触发故障处理。R52本身也是ARM专门为汽车安全设计的核心，支持ECC和双核锁步。安全岛独立于主系统运行，负责监控整个芯片的健康状态，包括温度、电压、时钟完整性，以及主程序的运行状态。
CV3-AD功能安全架构：
· 处理岛：12× A78AE + NVP/GVP + ISP，目标ASIL-B
· 安全岛：2× Cortex-R52 Lockstep，目标ASIL-D
· DRAM ECC保护，中央错误处理单元（CEHU）统一管控
· 硬件安全模块（HSM）：支持非对称/对称加密、真随机数生成器、OTP
此外，CV3-AD还集成了一个硬件安全模块（HSM），提供隔离的计算环境，支持加密加速、DRAM加扰、虚拟化等功能。在软件定义汽车时代，OTA升级和云端通信越来越频繁，HSM是防止黑客攻击的最后一道防线。
CV3-AD系列集成了Imagination的IMG BXM GPU，这不是为了打游戏，而是为了3D环视（AVM）和感知结果的可视化渲染。L2++和L3级别的自动驾驶，需要让驾驶员清楚地看到系统"看到了什么"——周围车辆的位置、规划的路径、识别的障碍物。一个流畅的3D渲染界面，直接影响驾驶员对系统的信任度。
视频编解码模块支持H.264/H.265/MJPEG，CV3-AD685可以处理多路8MP视频的实时编码。对于需要行车记录仪、哨兵模式、远程监控的车型来说，这个模块可以省掉一颗独立的视频编码芯片。安霸的SmartHEVC技术还会根据AI检测到的感兴趣区域动态分配码率——有行人或车辆的区域给高码率，天空草地给低码率，既保证关键细节又节省存储空间。
CV3-AD全系采用三星5nm车规工艺。5nm带来的不只是性能提升，更重要的是功耗控制。安霸官方说，和竞品大算力GPU方案相比，CV3-AD在电池容量相同的情况下，可以让电动车续航里程增加30%以上。这个数字听起来夸张，但背后的逻辑是成立的——GPU方案动辄上百瓦的功耗，在电动车上直接吃掉续航里程；CV3-AD的功耗低一个数量级，散热设计也简单得多，不需要复杂的水冷或风冷。
说到底，CV3-AD的架构设计体现了一个清晰的思路：自动驾驶域控芯片不是拼算力数字，而是拼系统效率。安霸没有走GPU通用计算的路线，而是用CVflow专用架构把AI推理、几何计算、雷达信号处理、ISP、视频编码全部打通，再用5nm工艺把功耗压到极致。这种"全栈自研+专用架构"的模式，和当年苹果做M系列芯片的思路有几分相似。
对于做芯片设计的工程师来说，CV3-AD提供了一个很好的观察样本：如何在功能安全、信息安全、多传感器融合、大算力AI这几个互相矛盾的需求之间找到平衡。安霸的答案是——用架构创新来换效率，用先进工艺来换功耗，用软件兼容来换生态。这套组合拳打下来，CV3-AD能在自动驾驶芯片的红海里杀出一条血路，也就不奇怪了。
