一文秒懂:电动汽车高压电气系统绝缘防护设计

您看此文已用  · 秒，转发只需1秒呦~

右下点“分享”，右下点“❤”，是您最好支持！

一、高压电气系统绝缘材料选择与设计

1. 材料性能优化：

  采用高性能、 耐高温、 抗老化、 高机械强度和优异电气绝缘特性的新型复合材料， 如硅橡胶、 聚酰亚胺等， 确保在复杂工况下长期稳定工作。

2. 绝缘结构设计：

根据高压部件的电压等级和使用环境， 设计多层次、 多冗余的绝缘结构， 包括固体绝缘、 气体绝缘和液体绝缘等组合方式， 增强整体绝缘性能。

3. 环境适应性考量：

充分考虑电动汽车在极端温度、 湿度、 振动等条件下的运行要求， 选用具备良好环境适应性的绝缘材料， 并进行严格的环境测试验证

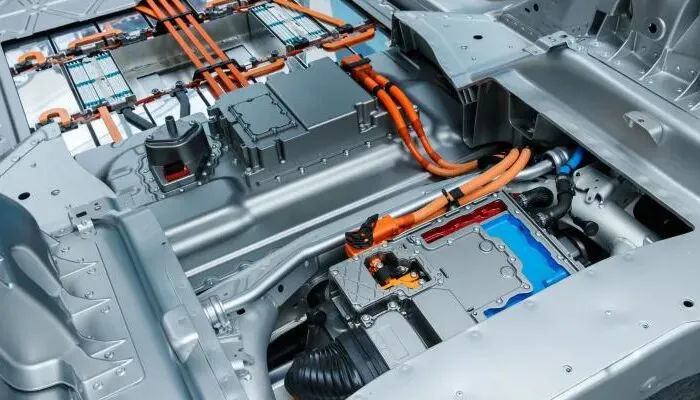

二、高压电缆及其连接器的绝缘防护

1. 电缆绝缘层强化：

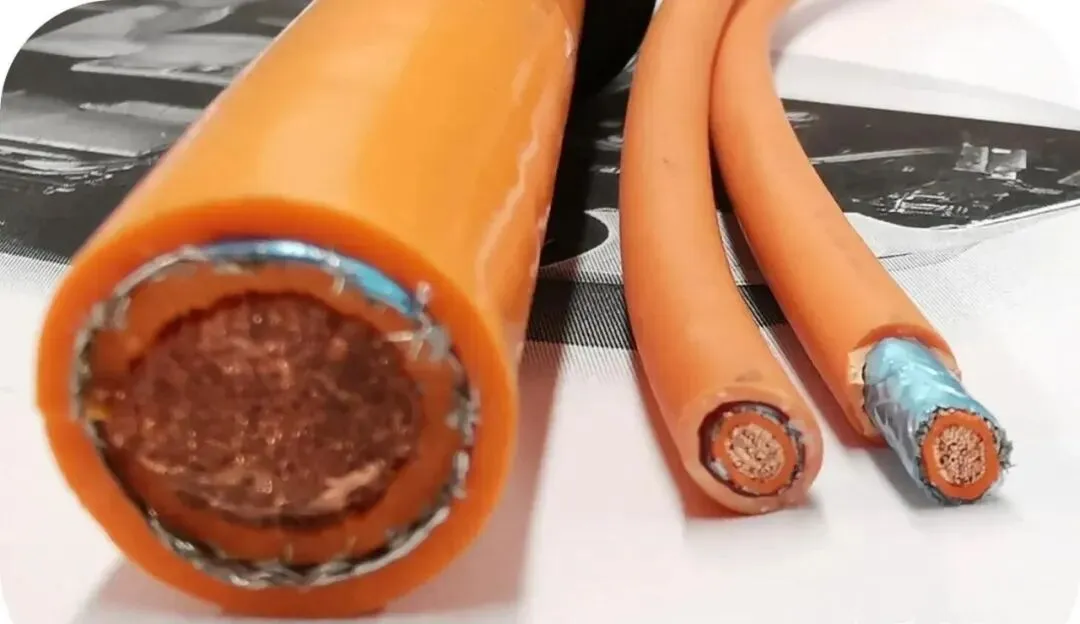

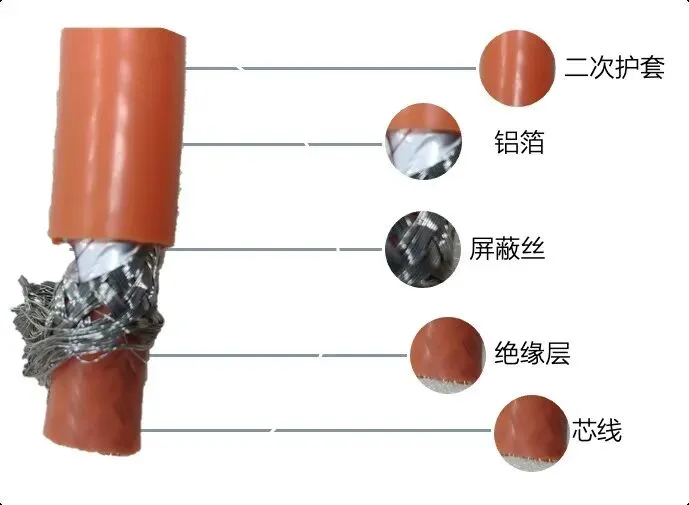

采用高品质电缆， 其内部导体应有多层绝缘包覆， 包括内半导电层、 主绝缘层及外半导电层， 保证电缆内部高压不会泄露。

2. 连接器绝缘设计：

 对接插件部位进行特殊绝缘处理， 比如增设绝缘护套、 灌封绝缘胶等， 防止因接触不良或磨损导致的绝缘失效。

3. 抗机械应力与热应力设计：

 优化电缆路径布局， 减少弯折；连接器设计需考虑机械应力释放机制以及良好的散热性能， 以降低绝缘损坏风险。

三、高压电气系统的屏蔽与接地设计

1. 屏蔽效能提升：

 为防止电磁干扰对系统造成影响， 需要对高压电缆、 线束以及敏感电子元件采取有效的电磁屏蔽措施， 如采用金属编织网、 铝箔等材料进行包裹。

2. 安全接地策略：

严格遵循相关标准， 确保所有高压部件均具有良好的接地路径， 通过合理布置接地线， 实现故障电流的有效释放， 保障人员安全及设备正常运行。

3. 防护等级划分：

根据不同高压部件的重要性以及可能遭受的外部侵害程度， 确定相应的防护等级， 落实差异化的屏蔽与接地设计方案。

四、高压电气系统的过电压防护设计

1. 过电压保护装置选型：

配置适合电动汽车高压系统的过电压保护器件， 如压敏电阻、 TVS二极管、 GDT放电管等， 有效吸收雷击、 负载突变等因素引起的瞬态过电压。

2. 分级防护理念：

依据高压电气系统的拓扑结构和电压分布特性， 实施逐级、 分区的过电压防护， 避免单一防护环节失效导致的系统崩溃。

3. 智能监控与预警：

结合车载电池管理系统（ BMS） 和其他监控单元， 实时监测高压系统的电压状态， 提前预警潜在的过电压风险， 并及时采取保护措施。

五、高压电气系统隔离与熔断保护设计

1. 隔离组件配置：

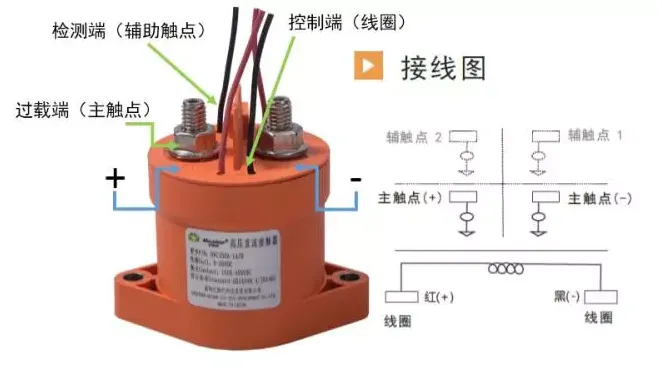

 在关键节点设置高压隔离组件， 如高压接触器、 预充电电阻、 保险丝等， 确保在异常情况下能够迅速切断电源， 防止高压电流传导至非高压区域。

2. 熔断保护策略：

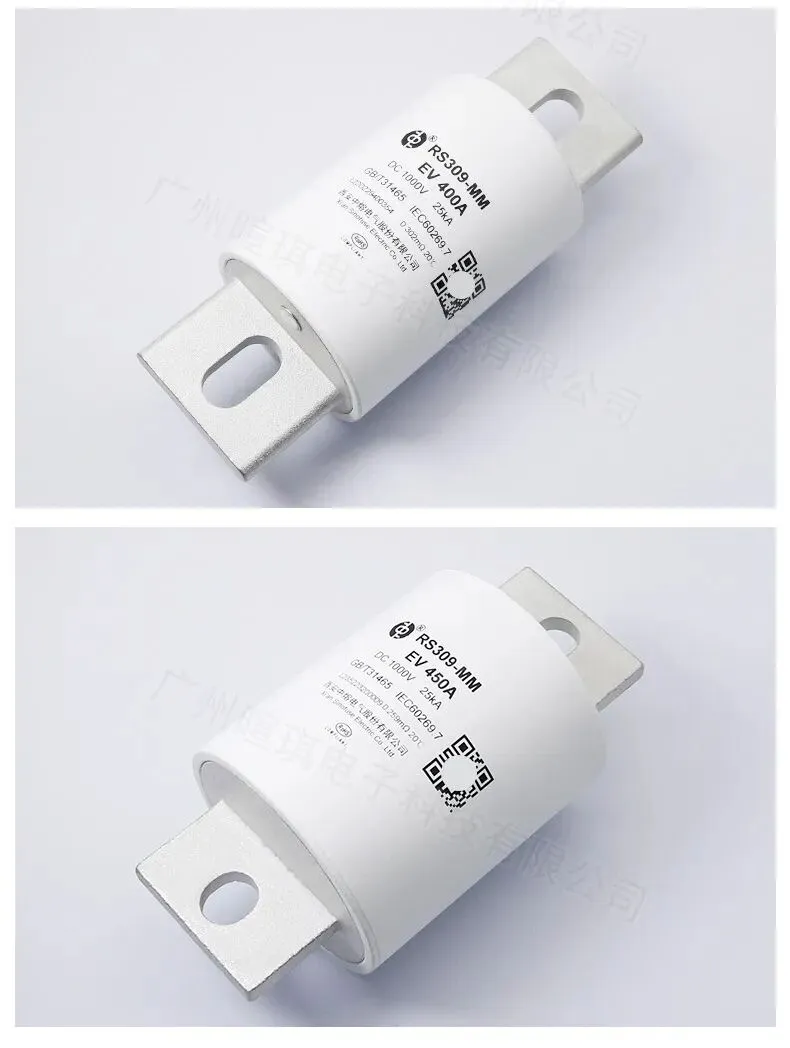

精确计算各回路的短路电流， 选用适当规格的熔断器， 在发生短路时快速熔断， 防止引发火灾或严重损害高压部件。

3. 失效安全设计：

按照失效安全原则设计高压电气系统， 即使在控制电路失效时，也能借助硬件设计自动进入安全状态， 确保人身安全和车辆安全性。

六、高压电气系统防水防尘密封设计

1. 密封等级设定：

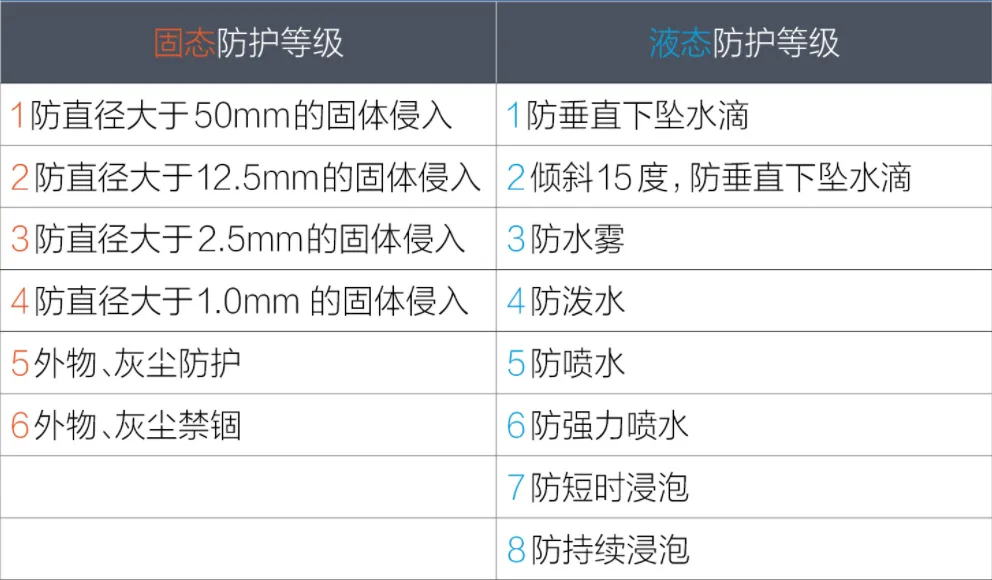

参照国际IP防护等级标准， 为电动汽车高压电气系统关键部位设定合适的防水防尘等级， 如IP67/IP6K9K等， 确保在恶劣环境中仍能保持良好的绝缘性能。

2. 封装工艺优化：

采用先进的封装技术和材料， 如灌封技术、 防水接头等， 确保高压部件间的连接处及外壳缝隙得到充分密封， 防止水分、 灰尘侵入。

3. 寿命及可靠性测试：

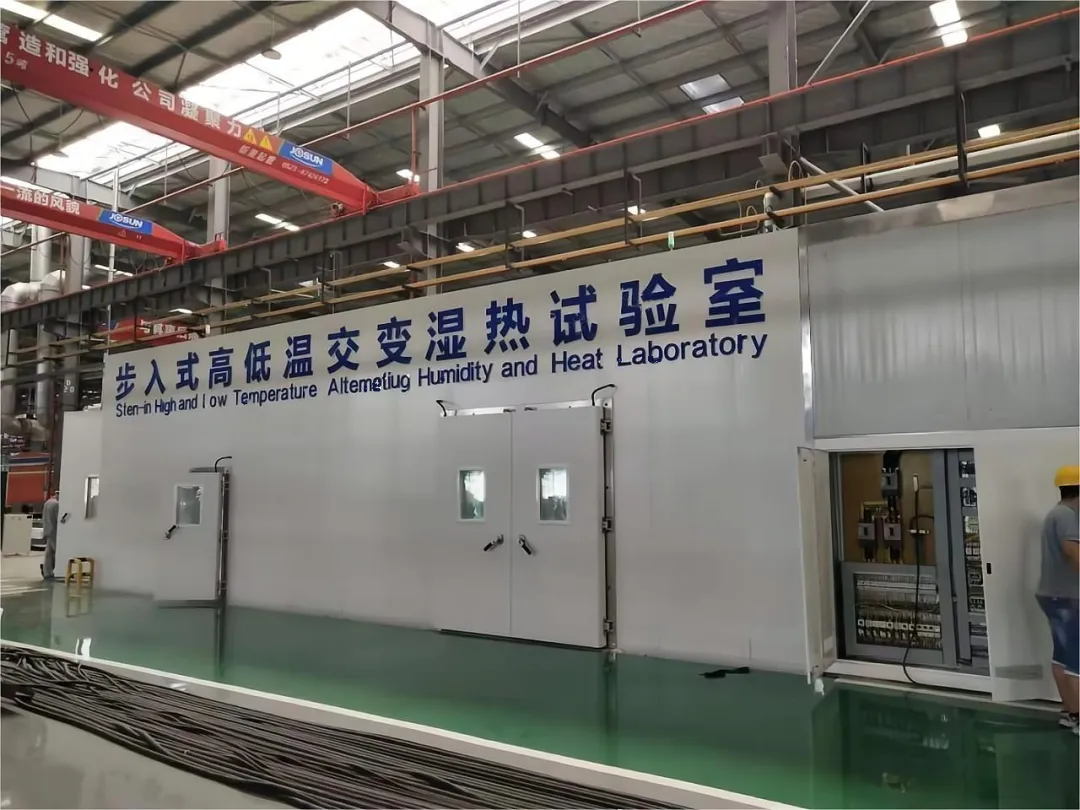

对密封结构进行严格的老化试验、 湿热试验、 盐雾试验等，验证其在实际使用过程中长期保持可靠密封的能力。
