资料介绍 ：

在汽车底盘设计中，悬架系统是保障行驶舒适性与操控稳定性的核心部件，双横臂式悬架因出色的性能被广泛应用于中高端轿车。本次我们围绕轿车双横臂式悬架三维模型，拆解其设计核心与绘图技巧，助力机械爱好者深入理解。

【核心结构设计】

双横臂式悬架的核心在于通过上下两根横臂（绿色部件）控制车轮运动轨迹，配合减震器（含红色螺旋弹簧）与转向拉杆（红色长杆），实现转向、减震双向功能。（设计重点：横臂的长度比例、减震器的安装角度需参考GB/T 12534汽车道路试验方法，确保运动干涉最小化）

【结构组成讲解】

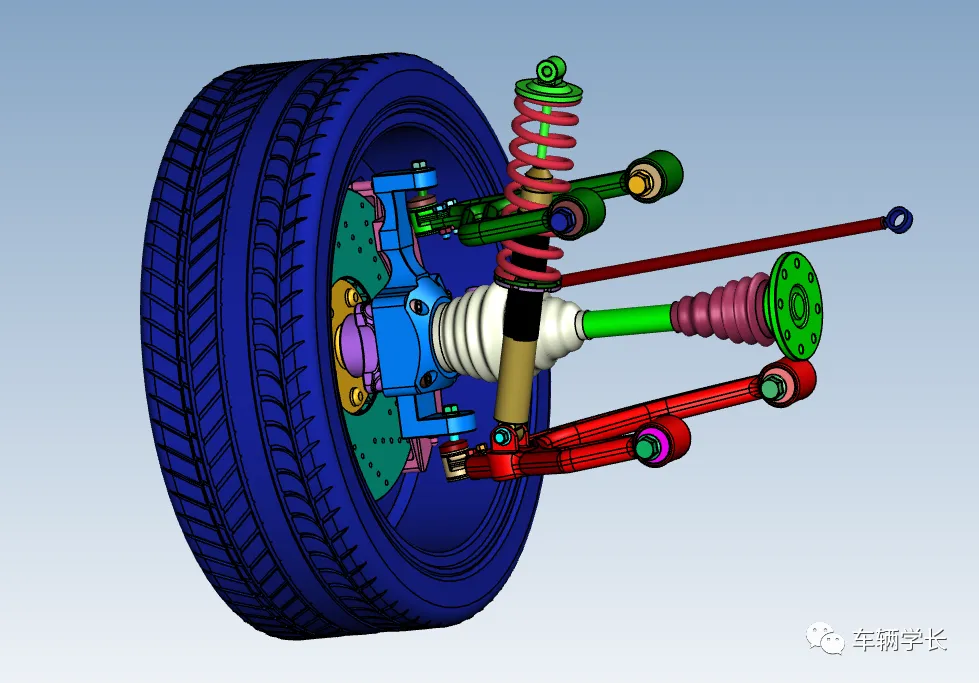

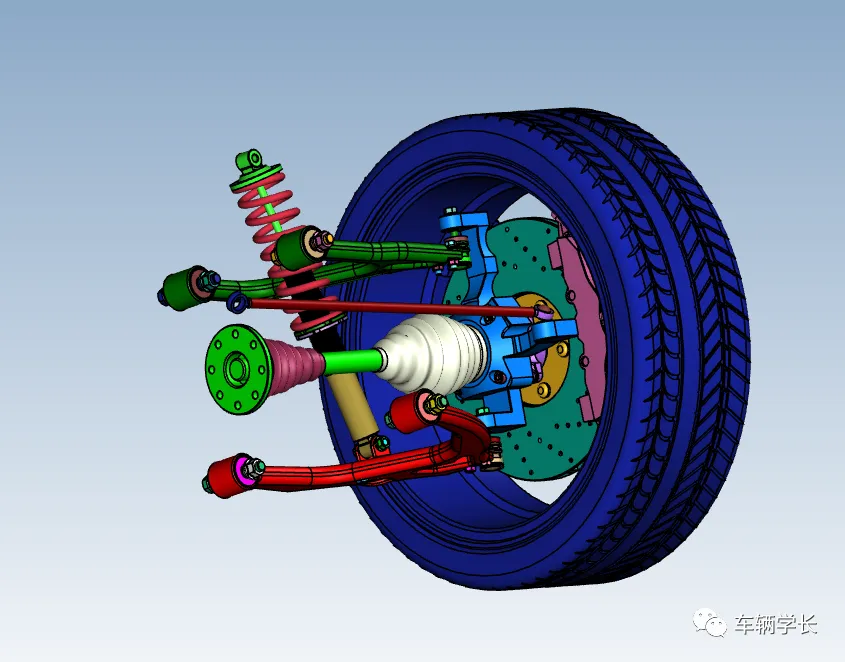

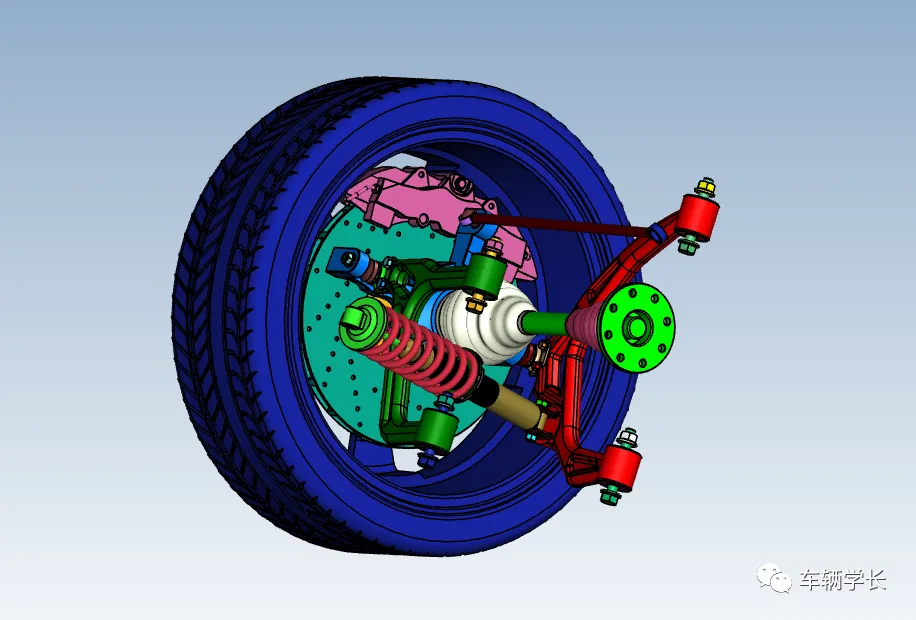

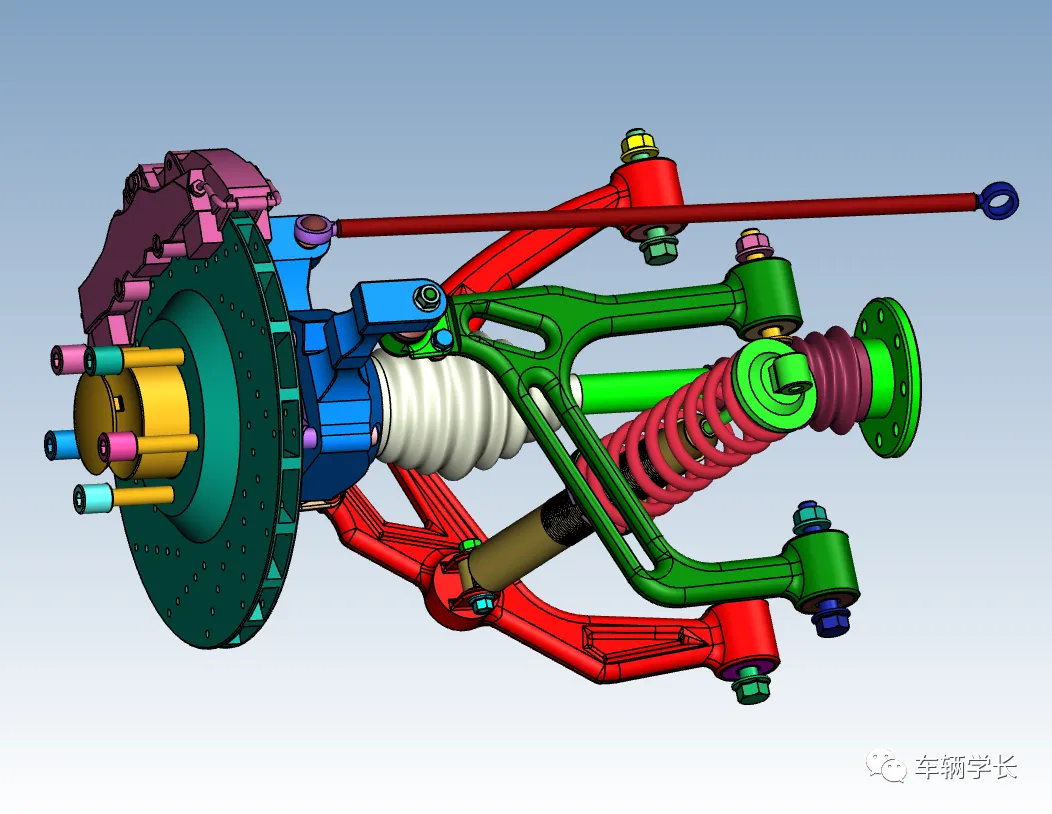

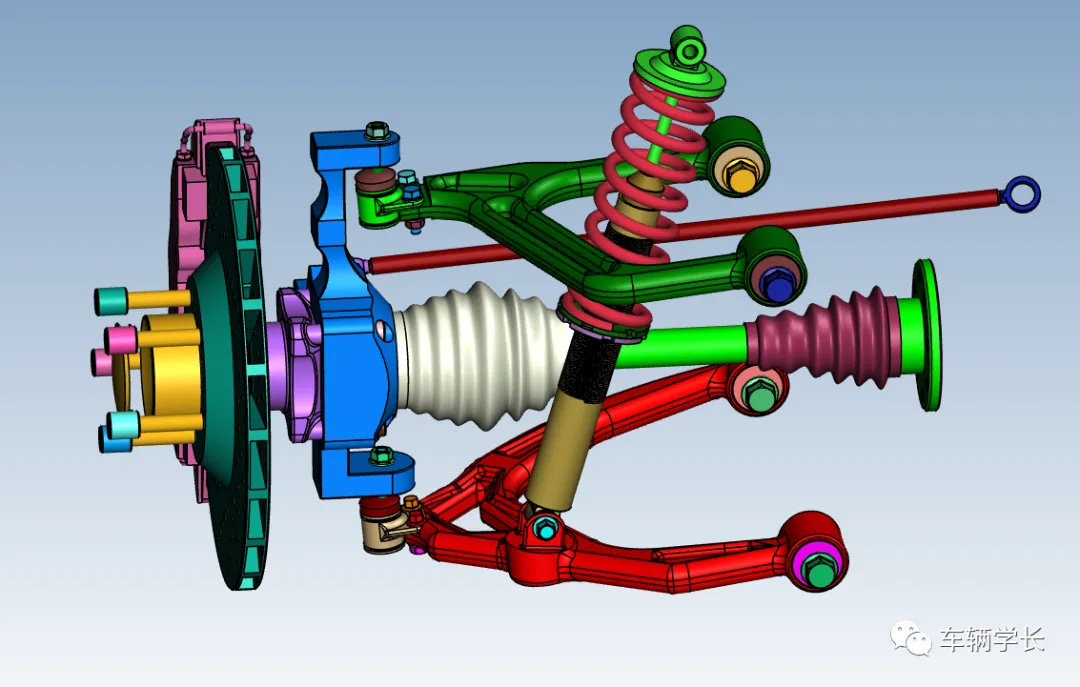

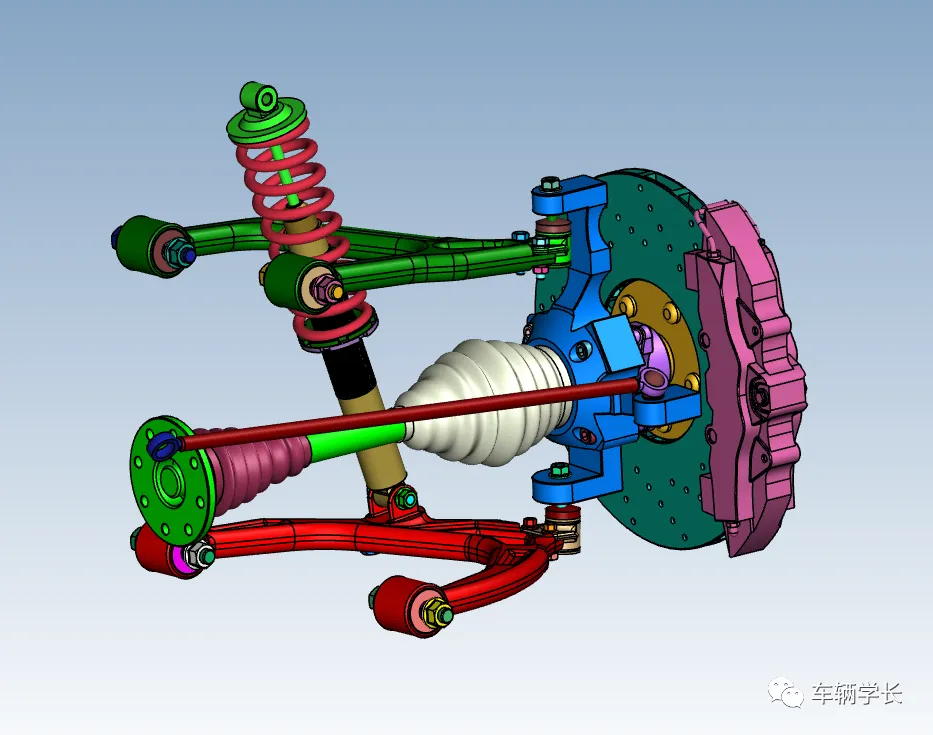

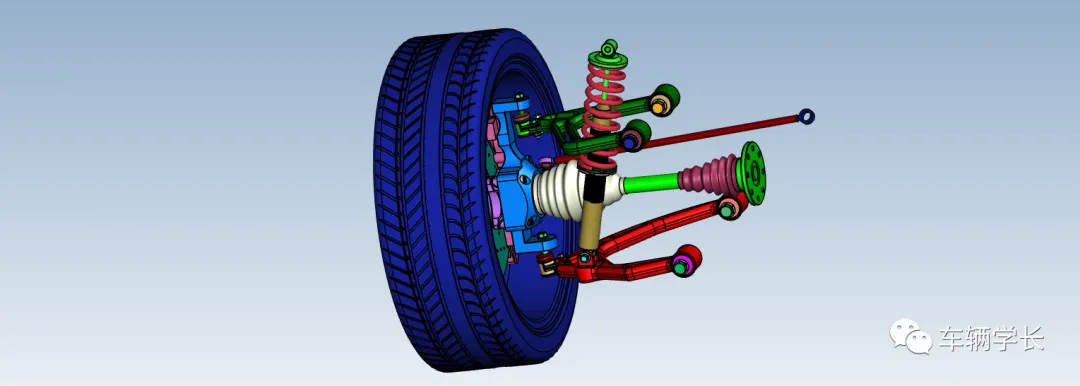

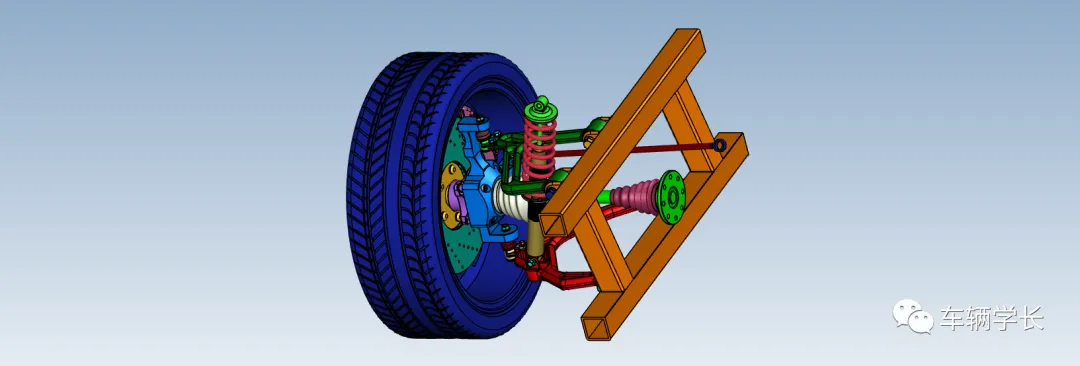

从三维模型可见，核心部件包括：蓝色的转向节（连接车轮与横臂）、绿色的上下横臂（通过球铰与转向节、车身连接）、红色螺旋弹簧+减震器（承担缓冲与支撑）、红色转向拉杆（传递转向力）、白色球笼式万向节（连接半轴与车轮，适应转向时的角度变化）、蓝色车轮（含绿色制动盘、黄色制动卡钳）。此外，最上方的橙色结构为悬架的车身安装支架，是力的传递枢纽。

【工作原理讲解】

当车辆转向时，转向拉杆拉动转向节，上下横臂通过球铰摆动，使车轮按预定轨迹转向（类似“双臂摆动”控制车轮方向）；当遇到路面颠簸，车轮上下跳动，减震器的弹簧压缩/伸展，吸收震动能量，横臂则限制车轮的跳动轨迹（防止过度偏移），球笼万向节同步调整角度，确保动力传输不间断。

【CAD图深度技术解读】

若绘制该悬架的CAD图，需注意：1. 球铰、万向节等运动副需用“旋转副”“球副”标注（参考GB/T 4460机械制图 机构运动简图符号）；2. 尺寸标注重点：上下横臂的长度（影响轮距变化量）、减震器的自由长度与压缩行程（需满足GB/T 5902汽车悬架性能要求）、转向拉杆的长度（决定转向传动比）；3. 图层管理：将不同部件（如弹簧、横臂、转向节）分配至独立图层，便于后期编辑；4. 三维建模时，球笼万向节的“钟形壳-星形套-钢球”结构需用“装配约束”模拟其角度自适应特性。

总结来看，轿车双横臂式悬架的设计核心是“运动轨迹控制+力的缓冲传递”，CAD绘图需精准还原运动副与尺寸关联。你在汽车悬架设计或三维建模中，有哪些优化结构或绘图的技巧？评论区交流！
