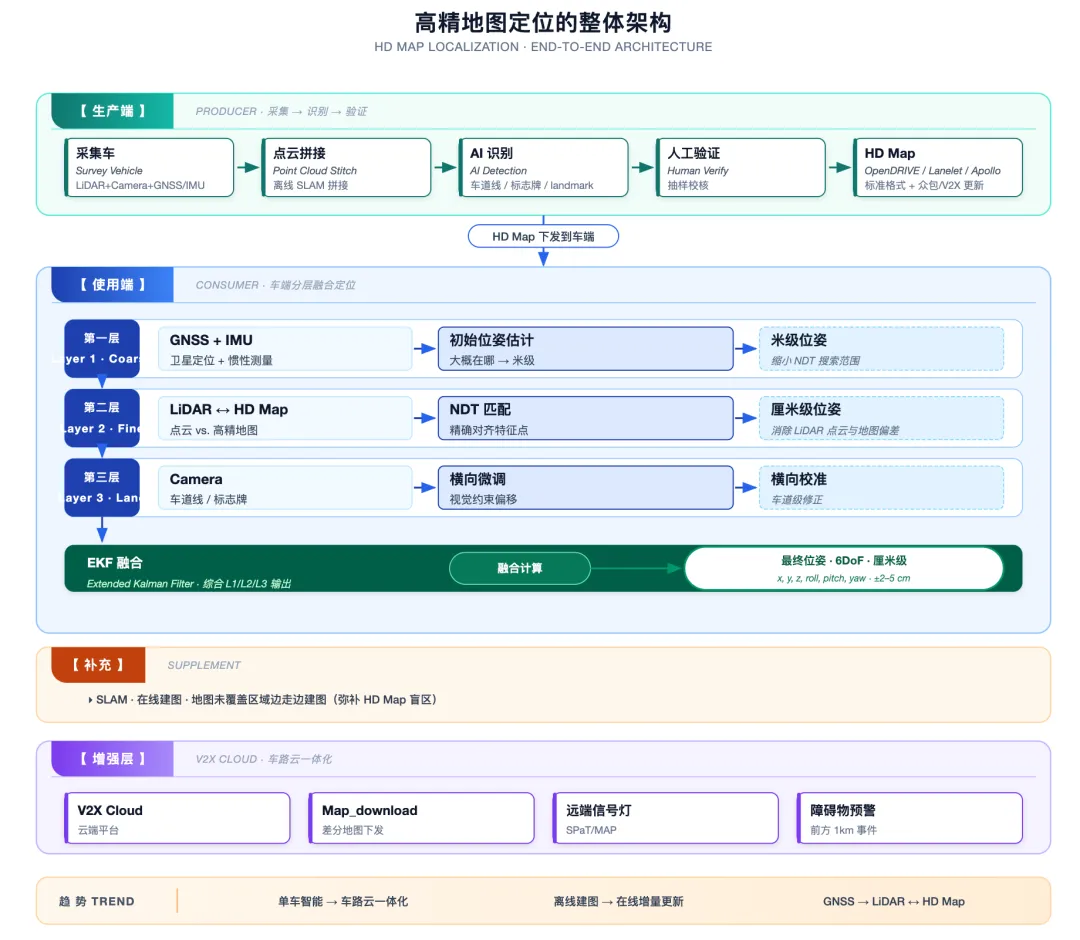

前言：定位篇讲了 GNSS、IMU、RTK 这些基础定位模块，单靠它们能做到米级、分米级精度。地图篇也讲过地图的分类和众包方案。但自动驾驶真正需要的是厘米级——这就得靠高精地图（HD Map）+ 多传感器融合。这一篇就来展开这条技术路线：先看看 HD Map 和导航地图有什么本质区别、地图是怎么造出来的、三种主流格式标准各有什么特点，然后重点讲车端怎么用 HD Map 做厘米级匹配定位、多传感器怎么融合、实际工程中有哪些绕不开的难题，最后看看 V2X 怎么给单车定位打补丁。欢迎大家一起探讨～
一、为什么再提定位
之前的定位篇讲到，GNSS + RTK 在开阔路段能到分米级，但有两个硬伤：问题 | 原因 | 后果 |
城市峡谷 | 高楼遮挡 + 多径反射（卫星信号在建筑表面反射后才到达接收端） | RTK 修正失效，精度退化到米级甚至更差 |
隧道 / 地下 | GNSS 信号完全丢失 | 只能靠 IMU 惯性推算，误差随时间累积 |
先解释一下多径效应。RTK 的工作原理是靠基准站发送修正信号，接收端根据修正信号消除大气延迟和卫星钟差等误差。但城市高楼之间，卫星信号会在建筑表面反射多次才到达车端接收器——接收器收到的不是直线信号，而是一堆"回音"。RTK 分不清哪个是直线信号、哪个是回音，修正就算错了。结果就是，明明在城市开阔路段 RTK 能到 10-20cm，一进高楼区就可能退化到 2-5 米。再看 IMU。IMU（惯性测量单元）通过加速度计和陀螺仪测量加速度和角速度，然后积分得到位置和姿态。短期精度很高——零点几秒内能到毫米级。但积分操作会累积误差：加速度计有一个微小的恒定偏差（bias），积分一次变成速度误差，再积分一次变成位置误差——误差随时间二次方增长。跑 10 秒可能漂出 1-2 米，跑 60 秒就可能漂出十几米。定位方式 | 理想精度 | 实际退化场景 | 退化后精度 |
GNSS 单点 | 5-10m | 城市峡谷 | 10-50m |
GNSS + RTK | 10-20cm | 城市峡谷/树木遮挡 | 1-5m |
IMU 惯性推算 | 短期 mm-cm | 累积漂移 | 10s 后 1-2m |
而 L3+ 自动驾驶对横向定位精度的要求是≤10cm——因为车道宽度只有 3.5m 左右，车辆必须精确知道自己在车道内的横向位置，偏 20cm 就可能压线。所以光靠 GNSS + IMU，在城市和隧道场景里是撑不住的。这就引出了 HD Map 定位的核心思路：把地图当"先验知识"，让车端传感器实时数据和地图做匹配，反推自己的精确位置。一句话：上篇讲的是"我大概在哪"，这篇讲的是"我精确在哪"。
二、HD Map vs 导航地图——本质区别
地图篇里做过地图分类（SD → SDPro → ADAS → HDLite → HD → 众包），这里不重复六级递进，直接看 HD Map 和导航地图的本质差异：维度 | 导航地图（SD Map） | 高精地图（HD Map） |
精度 | 米级（道路中心线，误差 5-15m） | 厘米级（车道线、杆件，误差 <10cm） |
内容 | 道路网络、POI、路名 | 车道线、交通标志、信号灯、杆件、路面标识、拓扑关系 |
更新频率 | 季度~年度 | 日级~周级（高速公路）/ 小时级（城市道路） |
数据格式 | 矢量路网 + 属性 | 三维点云 + 矢量语义 + 拓扑图 |
用途 | 路径规划、导航 | 定位、规划、感知先验 |
数据量 | GB 级 | TB 级（一个城市的 HD Map 可能几十 GB） |
1. 精度差两个数量级。导航地图画的路只是"这条路大概在哪"，HD Map 画的路是"这条车道线在经纬度 (x, y, z) 处，精度 ±5cm"。差了两个数量级——一个是让你"知道走哪条路"，另一个是让你"知道车在车道里偏了多少"。2. HD Map 不只是"地图"，而是"结构化数据库"。导航地图是一张可视化的路网图，而 HD Map 是一个结构化的三维数据库——里面每个元素（车道线、信号灯、杆件）都有精确的三维坐标、类型标签、关联关系（哪条车道能转向哪条车道，哪个信号灯管哪个方向）。3. 更新逻辑完全不同。导航地图靠地图厂商定期发布新版本，用户下载更新包。HD Map 也需要更新，但更新频率高得多——城市道路天天施工，车道线重画、路面修整、新增护栏，地图一过时定位就可能出错。所以 HD Map 的更新机制更复杂，后面会专门讲。一句话总结：导航地图告诉你"路在哪"，HD Map 告诉车辆"每个车道线、每个杆件、每个信号灯在哪"——精度差两个数量级，用途完全不同。
三、HD Map 里哪些元素能用于定位
以 Apollo HD Map 为例，一张完整的高精地图包含六大元素。但不是每个元素对定位都有用——重点看特征越明显、越不容易变的元素：元素 | 含义 | 定位方式 |
道路元素 | 车道线、停止线、人行横道 | Camera 视觉匹配（横向约束） |
车道标记 | 直行/左转/右转箭头 | 辅助验证 |
交通标志 | 限速牌、禁止通行牌 | Camera 视觉参照 |
交通信号灯 | 红绿灯位置、关联车道 | Camera 视觉参照 |
静态物体 | 建筑物、路灯杆、电线杆 | LiDAR 点云匹配（核心锚点） |
数据元素 | 坐标系、地图版本、采集时间 | 基础框架 |
感知篇里把这些物体做过全量分类——行人、车辆归为动态，建筑物、杆件归为"非生命体"。到了定位这里，动态物体不能用（位置不固定，你今天停在这的路边车明天就不在了），静态物体才是宝——尤其是路灯杆、交通灯柱这类"又高又细又固定"的物体。为什么杆件是最佳锚点？从 LiDAR 点云匹配的角度看：建筑物：面积大但形状不规则，不同角度扫描到的点云差异大路灯杆 / 电线杆：形状规则（近似圆柱），从任何角度扫描都能稳定识别，而且在点云中形成特征非常明显的"竖直线条"车道线：在摄像头图像里清晰，但 LiDAR 点云中只是地面上的浅沟，特征弱所以实际工程中，LiDAR 匹配主要靠杆件，Camera 匹配主要靠车道线——两种传感器各取所长。一句话：HD Map 不是一张图片，而是一个结构化的数据库——里面每个元素都有精确坐标、类型、关联关系，定位时按需取用。
四、地图怎么"造"出来的
地图篇详细讲过建图流程（外业采集→中业预处理→内业校正→发布→更新）和众包方案（Mobileye REM），这里不重复定义，但从定位视角把流水线完整走一遍——因为地图造得好不好，直接决定后面定位准不准。4.1 四步流水线
第一步——数据采集。专业采集车搭载 LiDAR + 多目摄像头 + GNSS/IMU（高精度组合导航系统），在城市道路和高速上反复行驶。采集车不是普通的车，它的设备配置：设备 | 作用 |
LiDAR | 采集三维点云，精度 mm 级 |
多目摄像头 | 采集全景图像，用于语义提取 |
GNSS/IMU（RTK 级组合导航） | 给每一帧数据打上精确时间戳和位姿标签 |
轮速计 | 辅助 IMU 推算，减少累积误差 |
采集车走一遍还不够——同一条路通常要跑2-3 趟，不同时间、不同方向，后面在处理环节把多趟数据拼到一起，消除遮挡和噪声。第二步——数据处理。核心是点云拼接。每趟采集到的点云是零散的片段，需要拼成连续的三维场景。拼接原理：用 GNSS/IMU 提供的位姿做初始对齐，再用 ICP 或 NDT 算法做精细配准，把多趟点云融合到一个统一坐标系下。拼接完成后生成底图——一个完整的三维环境模型。处理环节 | 做什么 | 关键技术 |
点云去噪 | 去除飞点（LiDAR 打到飞虫、雨滴等产生的噪点） | 统计滤波 |
多趟拼接 | 把 2-3 趟点云融合到同一坐标系 | ICP / NDT 配准 |
底图生成 | 从拼接后的点云提取路面、建筑、杆件 | 分类算法 |
图像正射校正 | 把摄像头图像和点云对齐 | 标定 + 投影 |
第三步——元素识别。用深度学习从图像和点云中自动提取地图元素：从图像中提取：车道线（语义分割）、交通标志（目标检测）、信号灯（目标检测 + 状态识别）从点云中提取：路面区域（分类）、建筑物轮廓、杆件位置感知算法篇讲过这些算法——语义分割（FCN / U-Net / DeepLab 系列）和目标检测（YOLO / Faster R-CNN 系列）。建图就是这些算法的"大规模工程应用"。第四步——人工验证。AI 提取的元素不能直接用，需要人工核对。重点核对的是拓扑关系——哪条车道能转向哪条车道、哪个信号灯管哪个方向、停止线在哪个位置。这种逻辑关系 AI 容易搞错（比如把左转道的信号灯关联到直行道上），必须人工确认。用互联网黑话说，这四步就是"原料采集 → 半成品加工 → 智能质检 → 人工终检"。
4.2 更新机制——地图的"保鲜"问题
地图不是造好就完事了，道路环境一直在变——施工改道、车道线重画、新增护栏、信号灯移位。地图过时，定位就可能出错。更新方式 | 原理 | 代表 | 特点 |
专业采集车定期更新 | 采集车定期重跑 | TomTom、Here | 精度高，但成本高、更新慢 |
众包更新 | 普通量产车采集数据上传 | Mobileye REM、百度 Apollo | 覆盖广、更新快，但精度依赖车型 |
V2X 在线更新 | 车端按需下载最新区域地图 | C-V2X Map_download | 实时性最好，依赖通信基础设施 |
地图篇讲过 Mobileye REM 的众包方案——通过量产车搭载的摄像头采集路标、车道线等"路书"数据，上传云端聚合。这里补充一点：众包更新虽然成本低，但有个绕不开的问题——不同车型的传感器配置不同，采集到的数据精度参差不齐，云端聚合时需要做大量标定和校验工作。专业采集车精度高但成本也高，众包精度低但胜在覆盖广，实际工程中通常是两条腿走路。一句话：地图里少了一个路灯杆，车开到那里就少一个锚点；地图里车道线位置偏了 20cm，车就以为自己在车道中间实际已经偏了 20cm。地图质量是定位精度的天花板。
地图篇介绍过 NDS、OpenDRIVE、ADASIS 等标准体系。这里不重复背景，直接看三种主流格式在描述方式和定位影响上的区别——因为格式不同，匹配定位的 pipeline 也不一样。5.1 OpenDRIVE——参考线派
OpenDRIVE 是国际上最通用的道路描述标准（由 ASAM 组织维护），核心思路是参考线（Reference Line）。每条道路先画一条参考线，然后所有车道、标志、标线都相对于参考线定位。几何元素 | 用途 |
直线（line） | 直道 |
圆弧（arc） | 等曲率弯道 |
螺旋线（spiral / clothoid） | 曲率渐变段（高速匝道出入口） |
三次多项式（cubic polynomial） | 不规则曲线路段 |
参数三次曲线（param cubic） | 复杂曲线拟合 |
OpenDRIVE 的优点是描述能力强——能用参考线 + 相对偏移精确表达任意道路几何。但对定位来说有个问题：参考线是连续数学曲线，实际匹配时需要把曲线离散化成点，多了一步转换。5.2 Lanelet——点级存储派
Lanelet（由 Bender 等人 2014 年提出）走的是完全不同的路线：不用参考线，直接存储每个点的绝对坐标，用图网络表达道路之间的拓扑关系。特征 | 说明 |
点级存储 | 每个 (x, y) 点直接存储，不做曲线拟合 |
图网络拓扑 | 车道之间的连接关系用图的边表示 |
天然适合匹配 | 不需要离散化，直接拿点和传感器数据做配准 |
对定位来说，Lanelet 的点级存储有个天然优势——LiDAR 点云本身就是一组离散点，和 Lanelet 的点直接做匹配，少了"曲线 → 离散点"的转换步骤。但 Lanelet 的缺点是数据量大（每个点都要存），且道路的曲线段需要存很多点才能表达平滑。5.3 Apollo OpenDrive——L4 优化派
Apollo OpenDrive 是百度在 OpenDRIVE 基础上的扩展版本，针对 L4 自动驾驶场景做了增强：扩展内容 | 为什么需要 |
红绿灯精确三维坐标 | 定位需要知道信号灯的空间位置 |
检测区域（Detection Area） | 感知模块需要知道该关注哪个区域 |
停止线位置 | 规划模块需要精确知道在哪停车 |
路口拓扑关系 | 规划模块需要知道路口怎么走 |
道路边界 | 感知模块需要区分可行驶区域 |
5.4 三种格式对比
| OpenDRIVE | Lanelet | Apollo OpenDrive |
描述方式 | 参考线 + 相对偏移 | 点级存储 + 图网络 | 参考线 + L4 扩展字段 |
几何精度 | 取决于参考线拟合质量 | 点级精度高 | 继承 OpenDRIVE + 补充 |
拓扑表达 | 弱（道路级） | 强（车道级图网络） | 强（补充了路口拓扑） |
匹配适配 | 需离散化转换 | 直接点对点匹配 | 工程友好 |
定位影响 | 参考线拟合误差会影响匹配 | 精度高但数据量大 | 定位专用字段多 |
一句话对比：OpenDRIVE 是"普通话"，Lanelet 是"学术方言"，Apollo OpenDrive 是"百度方言"——语法不一样，但都在描述同一件事。对定位来说，Lanelet 的点级存储适合做点云匹配，Apollo OpenDrive 的额外字段对工程落地更友好。
前面五章都是"准备工作"——为什么需要 HD Map、HD Map 和导航地图的区别、地图里有什么、怎么造的、格式标准是什么。这一章才是本文的核心：车端传感器数据怎么和 HD Map 做匹配，反推出厘米级位置。6.1 定位原理

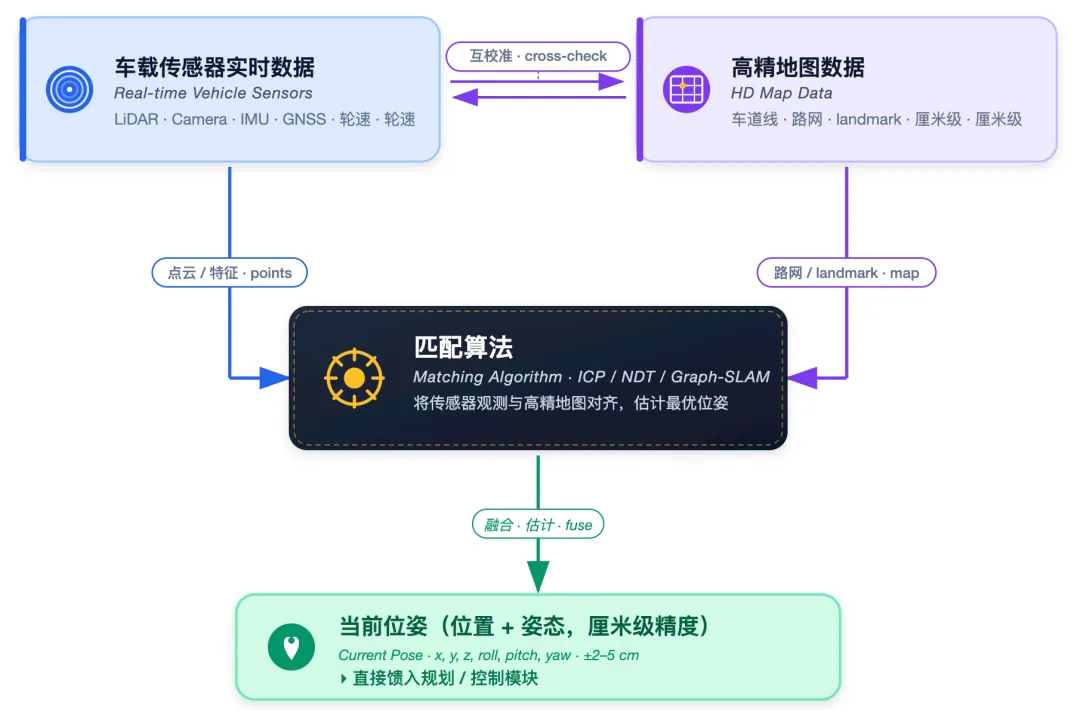

核心就一句话："我现在看到的"和"地图上应该看到的"对上号了，就知道自己在哪。具体来说，定位要解的是位姿（Pose）——位置 (x, y, z) + 姿态（roll, pitch, yaw），共 6 个自由度。匹配算法做的事就是在地图坐标系里找一个 6 自由度的变换，让车端传感器数据和地图数据"最对齐"。6.2 点云匹配——两种主流算法
LiDAR 采集的实时点云和地图里的点云做配准，是 HD Map 定位的主力手段。两种经典算法： | ICP | NDT |
全称 | Iterative Closest Point（迭代最近点） | Normal Distributions Transform（正态分布变换） |
论文 | Besl & McKay, 1992 | Biber & Strasser, 2003 |
核心思路 | 逐点找最近邻，迭代优化变换 | 把点云分成网格，用正态分布建模，在概率空间优化 |
计算方式 | 每次迭代对所有点做最近邻搜索 | 把目标点云网格化，每个网格用一个高斯分布表示 |
精度 | 高 | 较高 |
速度 | 慢（暴力搜索 O(N²)，实际用 kd-tree 优化为 O(N log N)） | 快（网格化后搜索空间大幅缩小） |
初始位姿要求 | 高（初始偏差大容易陷入局部最优） | 低（概率匹配更鲁棒） |
Apollo 选择 | — | ✅ Apollo 定位模块使用 NDT |
- 从源点云（车端实时数据）中每个点出发，在目标点云（地图数据）中找最近邻点
类比：ICP 像"一个点一个点地拼图"——每次找一个最像的拼上去，慢慢逼近。问题是如果一开始放歪了，后面越拼越歪（局部最优）。
- 把目标点云（地图数据）空间划分成网格（通常 2m × 2m × 2m）
- 计算每个网格内点的均值和协方差，用一个三维正态分布表示
- 计算每个点落在对应正态分布下的概率（似然），最大化总似然
类比：NDT 像"先把拼图分成区域，拼好区域再拼细节"——每个区域不追求精确到点，而是看整体概率分布像不像。更粗放但也更快、更鲁棒。
Apollo 选择 NDT 而不是 ICP，主要考虑的是速度和鲁棒性——自动驾驶要求实时定位（10-20Hz 更新频率），ICP 的计算量在 128 线 LiDAR 场景下太大，而且 GNSS/IMU 给的初始位姿可能偏差较大时，ICP 容易匹配失败。6.3 状态估计——融合的数学工具
点云匹配给出了"当前帧"的位姿，但单帧结果有噪声——路面颠簸、动态车辆遮挡都会引入误差。需要用状态估计算法把多帧结果和多传感器数据融合，输出平滑、稳定的位姿。最常用的是EKF（Extended Kalman Filter，扩展卡尔曼滤波）：步骤 | 做什么 | 类比 |
预测 | 用上一时刻的位姿 + 运动模型（IMU 提供的加速度/角速度）推算当前位姿 | "根据上次位置和速度，猜现在在哪" |
更新 | 当传感器测量到达（LiDAR 匹配结果 / GNSS），用测量修正预测值 | "传感器说我在 A，但我猜在 B，折中一下" |
输出 | 融合后的最优估计位姿 | 当前位姿 |
EKF 的核心是卡尔曼增益——它决定了"更信预测还是更信测量"。如果传感器数据质量好（如开阔路段 RTK 精度高），增益偏向测量；如果传感器数据差（如隧道里 GNSS 丢失），增益偏向预测（IMU 推算）。这个权重是动态调整的，传感器质量好时多信传感器，传感器质量差时多信模型预测。用互联网黑话说，EKF 就是"多方对齐"——预测说往左，测量说往右，根据各自的可信度折中一个最优解。
除了 EKF，现代 SLAM 系统中还常用因子图优化（Factor Graph Optimization）——把所有约束（传感器测量、运动模型、闭环检测）建图，在图上做全局优化。GTSAM 和 g2o 是常用的因子图优化库。因子图的优势是能处理多变量联合优化和闭环约束（回到走过的地方时修正累积误差），适合离线建图场景。6.4 多传感器融合策略

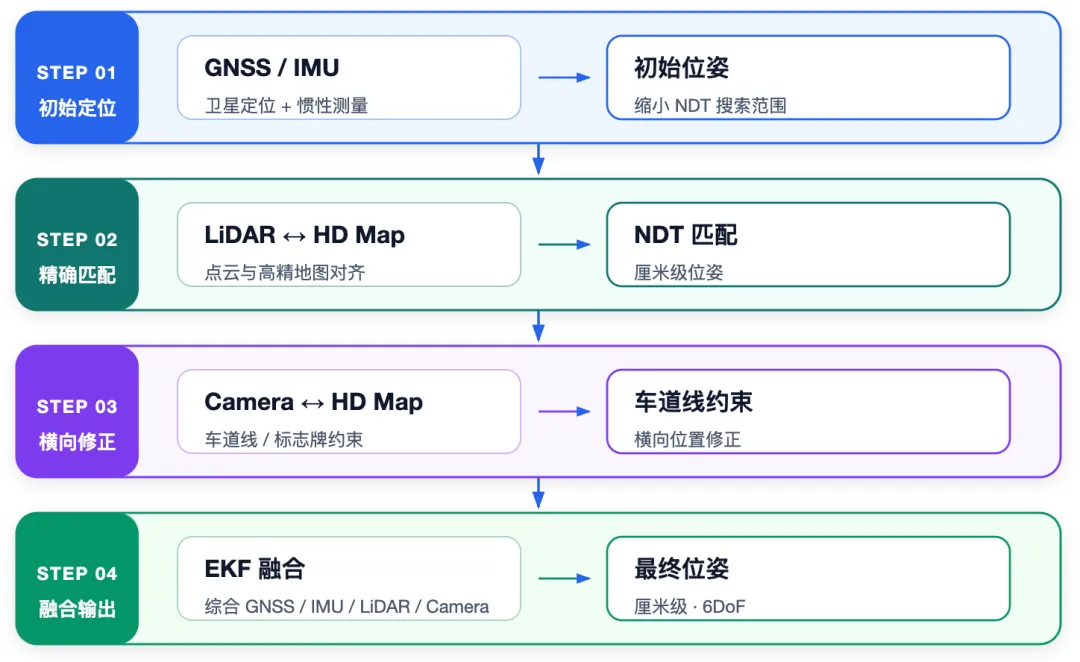

点云匹配不是唯一手段，实际工程中是多传感器分层融合：层级 | 传感器 | 贡献 | 精度级别 |
第一层 | GNSS + IMU | 给出初始位姿——"大概在哪" | 分米、米级 |
第二层 | LiDAR ↔ HD Map | NDT 匹配——"精确在哪" | 厘米级 |
第三层 | Camera ↔ HD Map | 车道线/标志牌匹配——"横向微调" | 厘米级（横向） |
为什么需要初始位姿缩小搜索范围？因为 NDT 匹配是一个优化问题——在地图坐标系里搜索一个 6 自由度变换，让车端点云和地图点云最对齐。搜索空间越大，计算量越大，也越容易陷入局部最优。GNSS/IMU 给了一个初始估计，相当于告诉 NDT "别满世界找了，就在这个位置附近 2-3 米范围内搜"，大幅降低计算量。融合方案 | 传感器组合 | 各自贡献 |
LiDAR + HD Map | 激光雷达 + 地图 | 点云匹配 → 厘米级位姿（主力） |
Camera + HD Map | 摄像头 + 地图 | 识别车道线/标志牌 → 横向约束（辅助） |
GNSS/IMU + HD Map | 定位模块+ 地图 | GNSS/IMU 给初始位姿 → 缩小匹配搜索范围 |
iDAR | 摄像头 + LiDAR 一体化 | 同一硬件同时输出 RGB + 点云（AEye 的专利技术；MobilEye 走的是另一条路线——摄像头优先 + 独立 LiDAR 外挂） |
硬件篇详细讲过这些传感器的特性，传感器融合篇讲过数据流视角——这里的关键是：GNSS/IMU 提供"大概在哪"，LiDAR 匹配提供"精确在哪"，Camera 做横向微调。三层叠加，精度才能到厘米级。6.5 SLAM——同时定位与建图
除了"先有地图再匹配"的思路，还有一种方法叫SLAM（Simultaneous Localization and Mapping，同时定位与地图构建）——边走边建图，同时根据自建地图做定位。部分 | 做什么 | 常用方法 |
前端（里程计） | 逐帧估计运动——当前帧相对上一帧走了多远、转了多少 | LiDAR 里程计（ICP/NDT 帧间匹配）、视觉里程计（特征点追踪） |
后端（优化） | 全局优化——把所有帧的位姿和地图一起调整，消除累积误差 | 图优化（g2o/GTSAM）、滤波（EKF） |
回环检测 | 发现"走过的地方"——回来时修正累积漂移 | 词袋模型、Scan Context |
步骤 | 做什么 |
预处理 | 传感器数据去噪、标定 |
帧间匹配 | 当前帧 vs 上一帧（前端里程计） |
全局优化 | 通过图优化等方法调整所有位姿（后端） |
回环修正 | 检测到回环后，修正累积漂移 |
简单类比：SLAM 像一个人边走边画地图——每走一步修正地图，同时根据地图判断走到了哪。Apollo 在没有预先建图的区域会用 SLAM 做临时建图。 | HD Map 定位 | SLAM |
地图来源 | 云端预先建好的高精地图 | 车端实时自建 |
精度 | 厘米级（地图精度高） | 分米级（自建地图精度有限） |
适用场景 | 已覆盖 HD Map 的道路 | 临时区域、未覆盖道路 |
计算量 | 低（只做匹配） | 高（同时建图 + 定位） |
误差累积 | 无（地图是绝对参考） | 有（需要回环检测修正） |
实际工程中，HD Map 定位是主力，SLAM 是补充——在地图覆盖区域用 HD Map 定位，到了地图没覆盖的区域（如新建道路、临时改道）临时切到 SLAM 模式。6.6 实际工程挑战
HD Map 定位不是实验室里的完美方案，实际落地有几个绕不开的难题：挑战 | 原因 | 应对策略 |
地图鲜度 | 道路施工、车道线重画、新增建筑 | HD Map 定期更新 + V2X 在线下载 + 众包回传 |
隧道场景 | GNSS 完全丢失，IMU 漂移累积 | LiDAR + HD Map 匹配 + IMU 短期推算 + 出隧道后快速重收敛 |
天气变化 | 雨雪改变 LiDAR 回波特性，积雪覆盖车道线 | 多传感器冗余 + EKF 置信度动态权重调整 |
特征缺失 | 空旷直路、无标志物 | 降低对单一传感器的依赖，靠多源融合兜底 |
动态干扰 | 旁边的大卡车遮挡了路灯杆的 LiDAR 回波 | 点云预处理时做动态物体滤除（基于聚类/检测） |
隧道场景值得多说几句。隧道里 GNSS 完全丢失，IMU 漂移又快，这时候只能靠 LiDAR + HD Map 匹配。但隧道里的特征往往很少——两边是光秃秃的墙壁，没有杆件、没有标志牌。好在隧道壁本身是连续的平面，LiDAR 扫描到的点云虽然不够"有特色"，但量大且稳定。Apollo 的做法是在隧道场景降低 NDT 的搜索范围（靠 IMU 短期推算给一个更紧的初始位姿），同时增加匹配频率（从 10Hz 提到 20Hz），用频率换精度。最后一个"特征缺失"场景也值得多说一句：如果一段路又直又空，没有路灯杆、没有建筑、车道线还磨没了——LiDAR 匹配能用的锚点就很少。这就是为什么不能只靠一种定位方式，必须多源融合。极端情况下，车辆甚至可以靠航位推算（IMU + 轮速计 + 方向盘转角）撑过这段"信息荒漠"，直到重新遇到可匹配的特征。6.7 不同场景下的定位策略

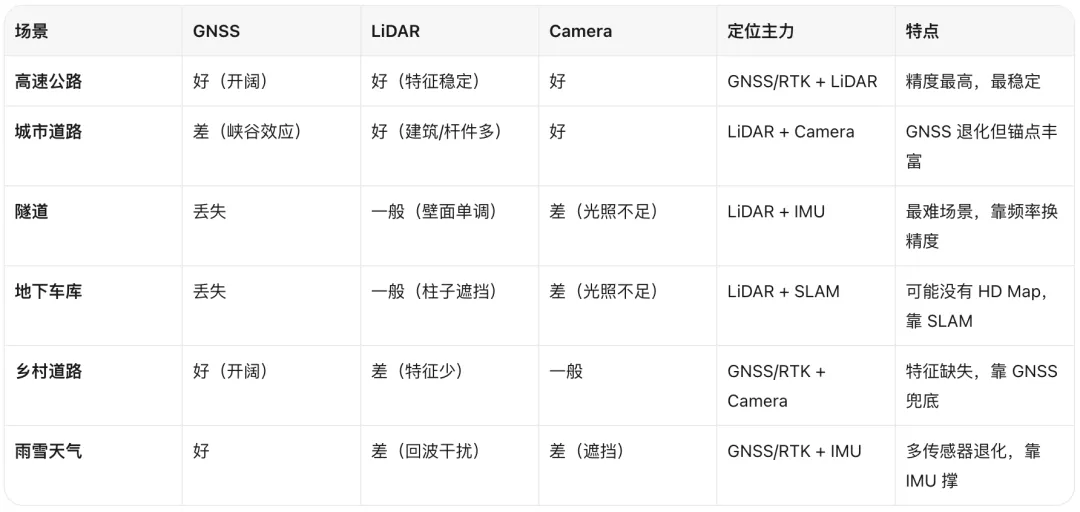

这张表能看出一个规律：没有一种场景是所有传感器都好用的。高速公路 GNSS 好但 LiDAR 和 Camera 其实也不错；隧道 GNSS 丢了但 LiDAR 还能凑合用；雨雪天 GNSS 好但 LiDAR 和 Camera 都退化。多传感器融合的价值就在这里——任何场景都至少有一两个传感器能撑住，EKF 根据各传感器的置信度动态分配权重，谁好用就多信谁。
单车的传感器有视野盲区——前车挡住的车、十字路口被建筑遮挡的来车，都看不到。V2X（Vehicle-to-Everything，车联万物）正好解决。通信篇详细讲过汽车上的通信技术，这里聚焦 V2X 对定位的增量。7.1 两大通信标准
标准 | 地区 | 通信方式 | 代表企业 |
C-V2X (LTE-V) | 中国 | 基于蜂窝网络，可共享基站 | 大唐、华为 |
DSRC（Dedicated Short Range Communication） | 美国、日本 | 美国 5.9 GHz / 日本 5.8 GHz 专用短程通信 | Qualcomm、NXP |
C-V2X 和 DSRC 的技术路线之争持续了很多年。C-V2X 的优势是和 5G 蜂窝网络天然兼容，可以复用基站基础设施；DSRC 的优势是低延迟（专用频段不和其他业务竞争）。中国选择了 C-V2X 路线，美国早期推 DSRC 但近年也在向 C-V2X 靠拢。7.2 V2X 给定位带来什么
通过 V2X，车辆可以实时获得远端信息，对定位也有增强：消息类型 | 用途 | 对定位的价值 |
V2x_trafficlight | 远端信号灯状态 | 信号灯位置 = 定位锚点 |
V2x_obstacles | 远端障碍物 | 补充感知盲区 |
V2x_rerouting | 实时路径调整 | 规划层联动 |
Map_download | 在线地图更新 | 直接更新 HD Map，解决鲜度问题 |
这里面Map_download 是对定位价值最大的一条——车跑到哪就能实时下载对应区域的最新地图，不用等 OTA 批量更新。前面讲地图鲜度问题时提到，城市道路天天施工改道，如果地图更新跟不上，定位就可能出错。V2X 的 Map_download 机制让地图更新从"批量"变成"按需"，从根本上缓解了鲜度问题。云端服务 | 作用 | 定位关联 |
Map Server | 地图服务 | HD Map 存储与分发 |
Road Info | 路况信息 | 前方施工/事故预警 |
Traffic Predict | 交通预测 | 规划层输入 |
OTA | 在线升级 | 地图版本更新 |
规控篇里讲到 PNC 框架，V2X 提供的远端信息直接喂给预测和规划模块。所以 V2X 不仅是通信手段，更是 HD Map 的动态补丁——地图的静态部分（车道线、杆件）靠采集车建，动态部分（施工改道、临时管制）靠 V2X 实时补。一句话：单车智能看的是"我能看到什么"，V2X 补的是"别人看到了什么"。
能力来源 | 精度 | 适用场景 | 限制 |
GNSS / RTK | 米级、分米级 | 开阔道路 | 城市峡谷退化 |
IMU 惯性导航 | 短期精度高 | 隧道、信号丢失区 | 误差累积 |
HD Map + 多传感器融合 | 厘米级 | 自动驾驶核心场景 | 依赖地图覆盖与鲜度 |
V2X | 信息丰富 | 盲区、超视距、地图更新 | 依赖通信基础设施 |
SLAM | 分米级 | 地图未覆盖区域 | 精度有限，需回环修正 |
一句话总结：HD Map 是自动驾驶的"第二记忆"——车端传感器是"短期记忆"，HD Map 是"长期记忆"，两者结合 + V2X 补充，才能让车辆在任何场景下都知道自己"在哪、要往哪去"。
