激光雷达:自动驾驶的千里眼是如何工作的

  • 2026-10-25 07:17:29
激光雷达:自动驾驶的千里眼是如何工作的
想象一下：你正开着一辆车，行驶在大雾弥漫的山路上。视线所及不过十米，人类的眼睛在这种环境下几乎完全失效。但如果你的车顶上有一双"千里眼"——它不受光线影响，能在黑暗中看清周围几百米内每一个障碍物的精确位置、大小和形状，你的出行还会焦虑吗？
这双"千里眼"，就是激光雷达（LiDAR）。它是当今自动驾驶汽车上最核心的传感器之一，也是让机器真正"看见"世界的关键技术。今天，我们就来拆解它的工作原理。

01

激光雷达到底是什么？
LiDAR（Light Detection and Ranging），全称"光探测与测距"。简单来说，它是一种通过发射激光束来测量距离的传感器。和我们熟知的雷达原理类似，只不过雷达用的是无线电波，而激光雷达用的是激光。
蝙蝠在黑暗中飞行时，会发出超声波，通过接收回声来判断前方障碍物的距离。激光雷达的原理和蝙蝠的回声定位如出一辙，只不过它发出的不是声波，而是光速传播的激光脉冲。
激光雷达的厉害之处在于：它不仅能量距离，还能通过快速扫描多个方向，在极短时间内收集海量的距离数据，最终生成一幅精确的三维点云图——就像用无数个小点把整个世界"描"出来一样。

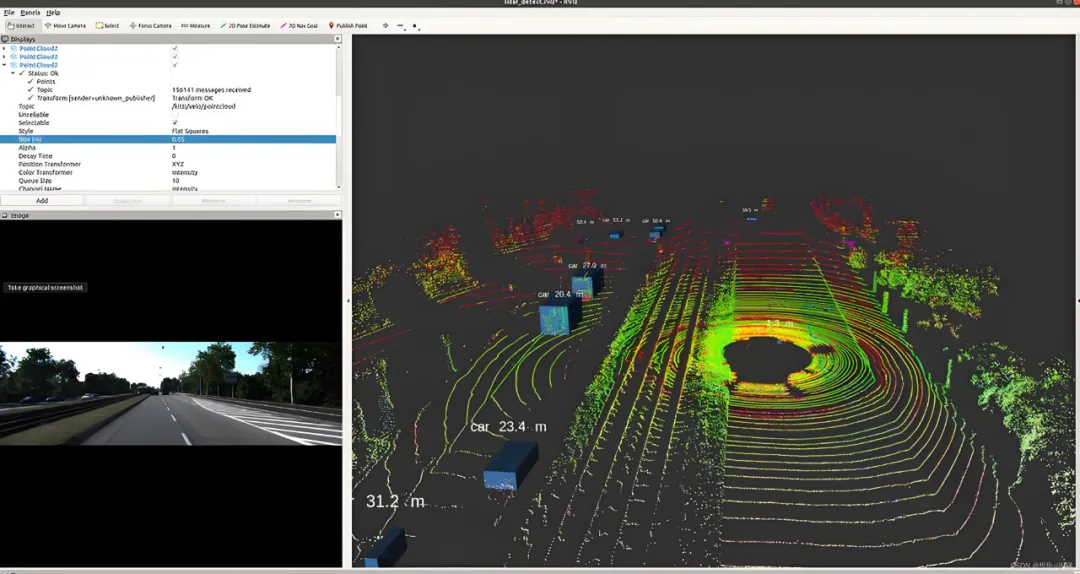

激光雷达生成的三维点云图：每个点代表一次激光测距的结果
从上图中可以看到，街道、车辆、行人、树木——所有物体都被密集的点云还原出来，物体的形状、位置、距离一目了然。这就是激光雷达赋予自动驾驶汽车的"视觉"。

02

核心原理：光速跑了个来回
激光雷达测距的核心原理叫飞行时间法（Time of Flight，ToF）。原理本身并不复杂：发射一束激光脉冲，记录发射时刻；当激光碰到物体反射回来，记录接收时刻；两个时刻的差值，就是光"跑了个来回"所花的时间。
因为光速是已知的（约每秒30万公里），所以距离就很好算了：
距离 = 光速 × 飞行时间 ÷ 2 （d = c · Δt / 2）
为什么要除以2？因为光走了一个来回——去一趟，回一趟，总路程是实际距离的两倍。

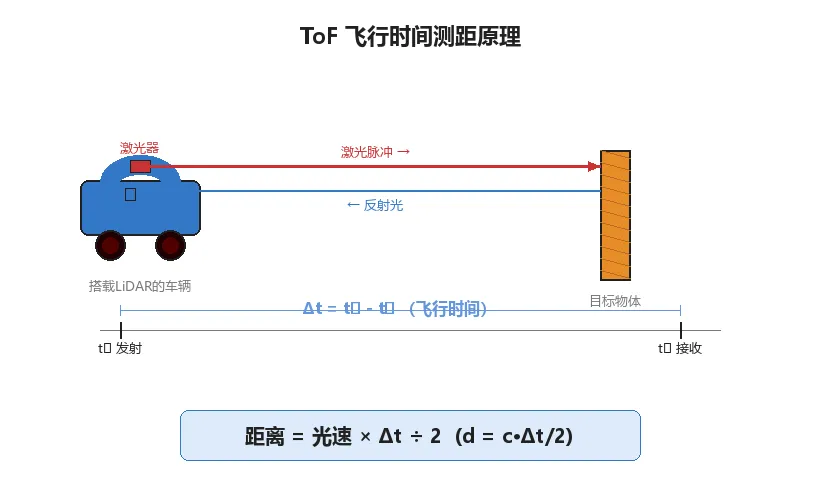

ToF飞行时间测距原理：测量激光脉冲往返的时间差来计算距离
举个例子：激光从发出到返回花了0.000000001秒（1纳秒），那么光在这段时间走了0.3米，实际距离就是0.15米。激光雷达内部有极其精密的计时器（时间数字转换器TDC），可以精确到皮秒级别（1皮秒=万亿分之一秒），因此测距精度可以达到厘米级。
你在山谷里大喊一声，3秒后听到回声。声音在空气中每秒走340米，3秒走了1020米，除以2，山壁离你510米。激光雷达干的就是这件事，只不过把"声音"换成了"光"，把"秒"换成了"纳秒"。

03

单点不够用：扫描出整个世界
一个激光脉冲只能测一个点的距离。要"看见"整个环境，就需要让激光束扫遍周围所有方向。这就引出了激光雷达最关键的设计差异——扫描方式。
1. 机械式：最经典的旋转扫描
最早的激光雷达采用机械旋转结构：把多个激光发射器和接收器垂直排列，然后让整个模块高速旋转（通常每秒10-20圈）。旋转过程中，激光束扫过360°水平视野，每一圈都产生一圈"线"，多条线叠在一起就形成了密集的点云。Velodyne的64线激光雷达就是典型代表，曾广泛用于早期自动驾驶测试车。
2. MEMS半固态：微型振镜的精巧偏转
机械式体积大、寿命短，于是工程师们想出了MEMS（微机电系统）方案：用一个只有几毫米大小的微型振镜来偏转激光束，代替整个旋转机构。振镜通过静电或电磁驱动，以极高的频率摆动，实现快速扫描。体积大幅缩小，成本也降低了不少。目前主流的车载激光雷达（如禾赛AT128、速腾M1）大多采用这一路线。
3. 纯固态OPA：用相位"转弯"
如果能彻底去掉所有运动部件呢？OPA（光学相控阵）方案利用了光的干涉原理：将激光分成多路，通过调节每路光的相位，让它们在前方叠加后偏向特定方向——就像用"看不见的手"拨转光束。没有机械运动，理论上寿命无限。但加工精度要求极高，量产难度大，目前仍在攻坚阶段。

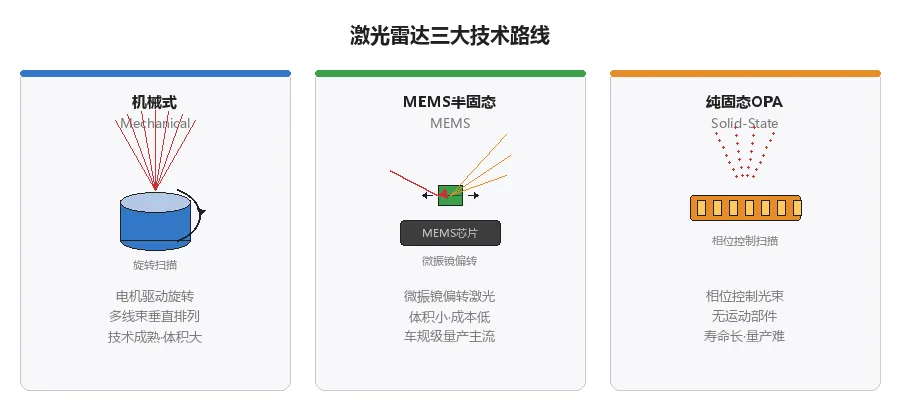

激光雷达三大技术路线：机械式、MEMS半固态、纯固态OPA
4. Flash闪光式：一次照亮全场
还有一类方案叫Flash（闪光式），它不扫描，而是直接用一束面阵激光"闪"一下，照亮整个视野，再用一个类似相机的面阵接收器同时接收所有方向的反射光。优点是速度快、没有运动部件，缺点是探测距离有限，目前多用于近距离补盲。

04

为什么激光雷达如此重要？
你可能会问：摄像头也能"看见"环境，为什么还需要激光雷达？答案是直接测距和不受光照影响。
摄像头获取的是二维图像，要判断距离需要靠算法"猜"——通过双目视差或单目深度估计，精度和可靠性都有限。而激光雷达是主动测距：它自己发光，直接测量每个点的真实距离，精度可达厘米级。
更关键的是，摄像头在夜间、逆光、隧道出入口等场景下会严重失效。而激光雷达自己携带光源，不依赖环境光，无论是漆黑一片的深夜还是阳光直射的正午，它都能稳定工作。

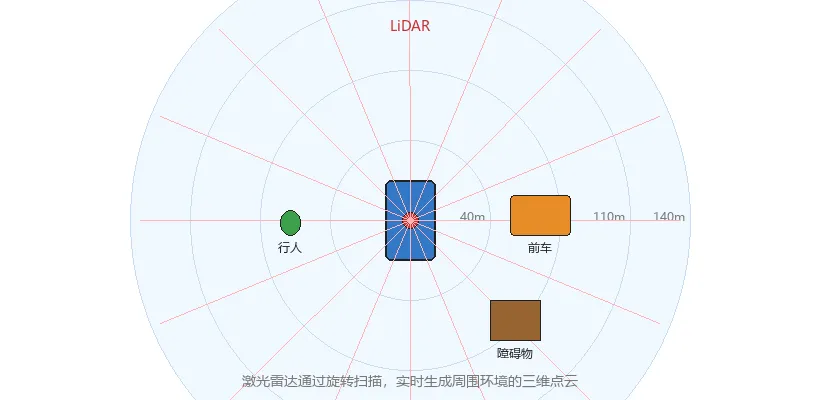

激光雷达360°扫描效果：实时检测周围所有方向的车辆、行人和障碍物
正因如此，激光雷达成为了L3级以上自动驾驶系统的核心传感器。小鹏、蔚来、理想、华为等品牌的高阶智驾车型上，激光雷达几乎成了标配。它和摄像头、毫米波雷达形成多传感器融合架构：摄像头负责识别"这是什么"，激光雷达负责精确测量"它离我多远"，毫米波雷达负责恶劣天气下的兜底——三者互补，才能构建可靠的感知系统。

05

现实中的激光雷达长什么样？
如果你关注近两年的新车，应该对车顶上那个"小鼓包"不陌生。以小鹏G6为例，车顶配备了两个速腾聚创的MEMS激光雷达，探测距离达200米，水平视场角120°。蔚来ET7则采用了图达通的猎鹰激光雷达，探测距离更远达250米。
价格方面，激光雷达曾经是天价——2010年代初，Velodyne的64线机械式激光雷达售价高达8万美元，比一辆车还贵。而如今，随着MEMS技术成熟和规模化量产，国产激光雷达单价已降到几千元人民币级别，装载量也在快速增长。据行业统计，2024年中国市场搭载激光雷达的乘用车已超过150万辆。

06

未来展望
激光雷达技术仍在快速演进。几个值得关注的趋势：
  • 905nm向1550nm迁移：1550nm波长的激光对人眼更安全，允许更大发射功率，探测距离更远，但探测器材料（InGaAs）成本较高。
  • 芯片化集成：将激光发射、接收、信号处理集成到单颗芯片上，进一步缩小体积、降低成本。
  • 纯固态量产：OPA和Flash方案一旦突破量产瓶颈，将彻底消除运动部件，可靠性迈上新台阶。
  • 与摄像头融合：部分厂商已在探索将激光雷达和摄像头做在同一硬件中，实现像素级数据融合。
从8万美元到几千块，从车顶大鼓包到隐藏式安装，激光雷达正沿着"更小、更便宜、更强"的方向快速迭代。也许在不久的将来，它就会像安全气囊一样，成为每一辆汽车的标配——默默守护着每一次出行。
— 汽车技术馆｜用大白话讲清汽车硬核技术 —
