基于多时段动态电价的电动汽车有序充电策略优化(Matlab代码实现)

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

💥1 概述

随着电动汽车的普及，电动汽车充电对电网的影响越来越大。为了更好地适应多时段动态电价，优化电动汽车的有序充电策略至关重要。以下是一些可能的优化策略：

1. 考虑电价波动：根据不同时段的电价波动情况，制定充电策略。在电价较低的时段进行充电，避开电价高峰时段，以降低充电成本。

2. 考虑用电需求：结合用户的用电需求，合理安排电动汽车的充电时段，避免与家庭其他大功率电器同时使用，以免造成用电负荷过大。

3. 考虑充电速度：根据电动汽车的电池容量和充电设备的功率，合理安排充电时长，以最大限度地利用充电设备的充电效率。

4. 考虑电网负荷平衡：在电网负荷高峰时段，避免大量电动汽车同时充电，采取分时段、分区域的充电策略，以平衡电网负荷。

5. 考虑可再生能源利用：结合可再生能源的发电情况，合理安排电动汽车的充电时段，优先利用可再生能源进行充电，以降低对传统能源的依赖。

通过以上优化策略，可以更好地适应多时段动态电价，提高电动汽车的充电效率，降低充电成本，同时减少对电网的影响，实现电动汽车的有序充电。

目前有文献对电动汽车充电负荷建模进行了大量研究，其中王姝凝等人采用网格选取法对居民区

汽车充电进行有序调控［9］，孔祥玉等人分析了在分时电价环境下的用户需求响应情况［10］。但静态调控策略在面对多变的负荷情况时，引导效率容易受到限制。电动汽车渗透率的提升会威胁到电网的稳定运行，但如果将需求响应机制结合到充电负荷的引导策略中，不仅可减轻电网的负担，也可减轻用户的使用成本，实现双赢目标［11－13］。所以研当前国内的汽车动力电池主要以三元锂电池为主，其充电过程为 “恒流－恒压”两阶段模式，充电早期，电流不变，电压不断提升，达到预定值后恒定，然后充电电流不断衰减至固定值。其充电功率曲线如图 1 所示，起始和结束阶段较为短暂，可以将整个充电过程考虑为恒功率特性充电过程。

编辑

分时峰谷电价是电网段调节用户侧需求的有效途径，电网运行商根据当地的基本负荷曲线来划分

峰谷电价，电价的改变将会影响用电需求，从而引导充电负荷的变化，其目的是为了降低负荷的峰谷差，达到削峰填谷的效果。

针对我国用电负荷呈现双峰形态，典型的分时电价划分原则是将午、晚的基础用电高峰期划分为

电价峰期，将夜晚的用电谷期划为电价谷期，其他时间为电价平期。

基于多时段动态电价的电动汽车有序充电策略优化研究

一、多时段动态电价的定义及实施现状

多时段动态电价（Dynamic Pricing）是一种根据电力供需关系实时调整电价的机制，通常将一天划分为多个时段（如峰、平、谷），通过价格信号引导用户调整用电行为。其核心目标是平衡电网负荷、降低运营成本，并促进可再生能源消纳。例如，中国《关于进一步完善分时电价机制的通知》要求拉大峰谷电价差，并引入动态调整机制，以适配季节性用电差异。欧洲国家如德国通过动态电价结合智能电表，使家庭电费节省达34%。

实施动态电价需配套技术支撑：

2. 智能电表
   ：实时记录用电数据并传输至电网运营商；
4. 机器可读电价标准
   ：加州等地区已要求电价信息标准化，便于第三方软件自动化响应；
6. 用户教育
   ：需简化参与流程，降低用户认知门槛。

二、电动汽车有序充电策略的基本原理

有序充电策略的核心是通过经济或技术手段引导充电行为，在满足用户需求的前提下实现电网负荷优化。其作用包括：

• 削峰填谷
  ：将充电需求转移至低谷时段，降低电网峰谷差；
• 成本节约
  ：利用分时电价降低用户充电费用；
• 电压稳定
  ：减少充电负荷对配电网电压的冲击。

具体实现方式包括：

2. 分时电价引导
   ：设置峰谷电价差，激励用户主动调整充电时间；
4. 优先级控制
   ：根据车辆剩余电量、离开时间等参数动态调整充电优先级；
6. 功率调节
   ：限制高峰时段快充功率，优先使用慢充模式。

三、多时段动态电价对有序充电策略的影响机制

2. 价格信号驱动
   ：电价波动直接影响用户充电决策。例如，低谷时段电价下降可吸引用户集中充电，使负荷曲线趋于平滑。
4. 双目标优化
   ：动态电价策略需同时优化电网侧（如负荷波动最小化）和用户侧（充电成本最小化）。研究表明，该策略可使峰谷差降低58%，用户成本减少21%-28%。
6. 电网安全提升
   ：通过动态电价调控，配电网电压偏移率可修正3.61%，网损率降低2.77%。

四、现有优化模型分类

五、数学建模方法的应用

2. 混合整数规划（MIP）：

• 应用场景
  ：充电站规划、时段属性划分（峰/平/谷）。
• 优势
  ：精确处理离散变量，如充电桩的启停状态。
• 案例
  ：通过大M法线性化非线性约束，将充电负荷转移问题转化为可求解的混合整数二次规划模型。

4. 强化学习（RL）：

• 应用场景
  ：实时调度、多智能体协同优化。
• 优势
  ：免模型特性适合动态环境，如电力-交通融合网的交互不确定性。
• 案例
  ：最大熵强化学习优化充电功率和发电机组出力，累计成本降低15%。

六、遗传算法与粒子群算法的性能对比

七、实际应用案例

2. 中国：

• 东北地区
  ：基于分时电价的多时段动态策略使充电成本降低21.17%，电网峰谷差缩减58%。
• 江苏充电站
  ：深度强化学习模型实时调度1000辆EV，未满足需求车辆减少30%。

4. 欧洲：

• 德国
  ：动态电价结合智能电表，家庭年均电费节省1347欧元。
• 北欧国家
  ：通过实时电价引导，风电消纳率提升12%。

6. 日本：

• 实证项目
  ：动态定价结合充电时机推荐，实现日间负荷转移率18%。

八、未来研究方向

2. 精细化时段划分
   ：研究时段划分粒度（如15分钟级）对引导效率的影响。
4. 公平性设计
   ：避免低收入群体因技术门槛无法受益，需补贴或差异化定价。
6. 车网互动（V2G）
    ：探索电动汽车反向供电潜力，提升电网灵活性。
8. 多能源协同
   ：耦合光伏、储能系统，构建光-储-充一体化优化模型。

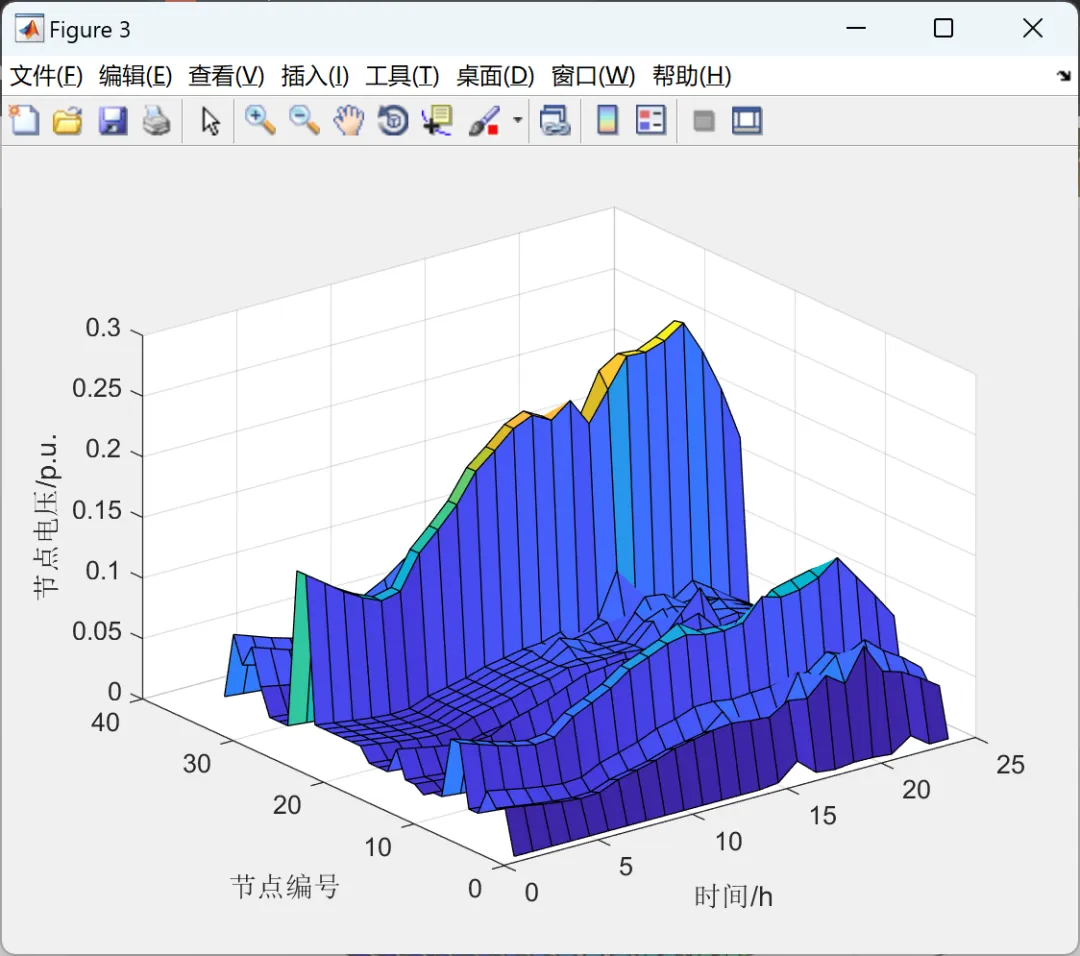

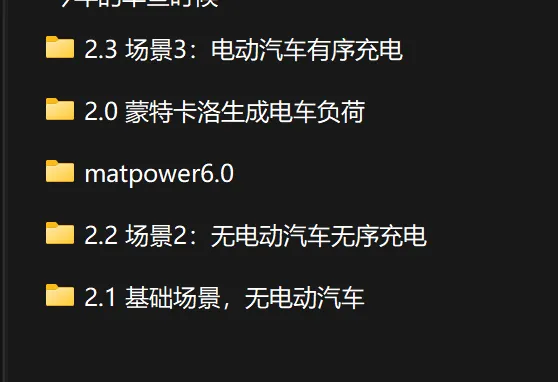

📚2 运行结果

编辑

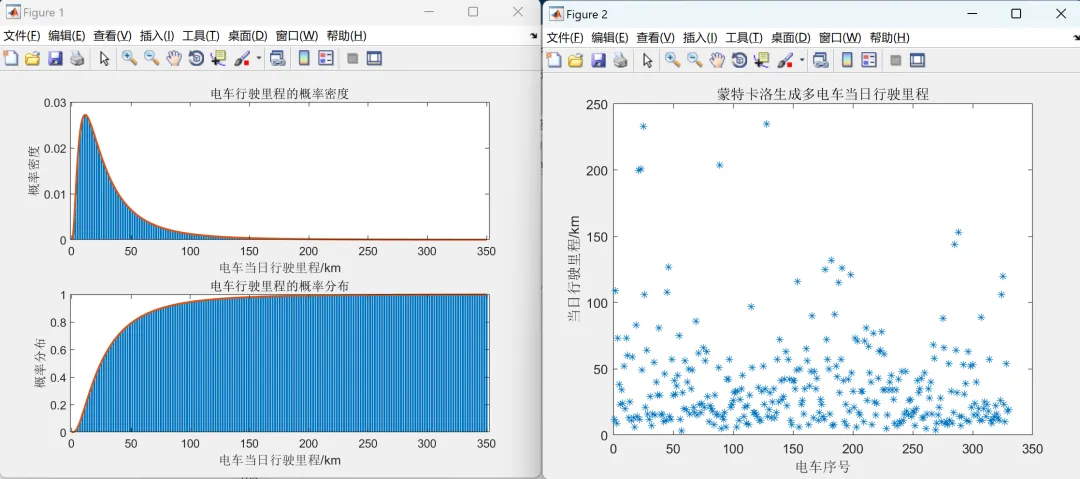

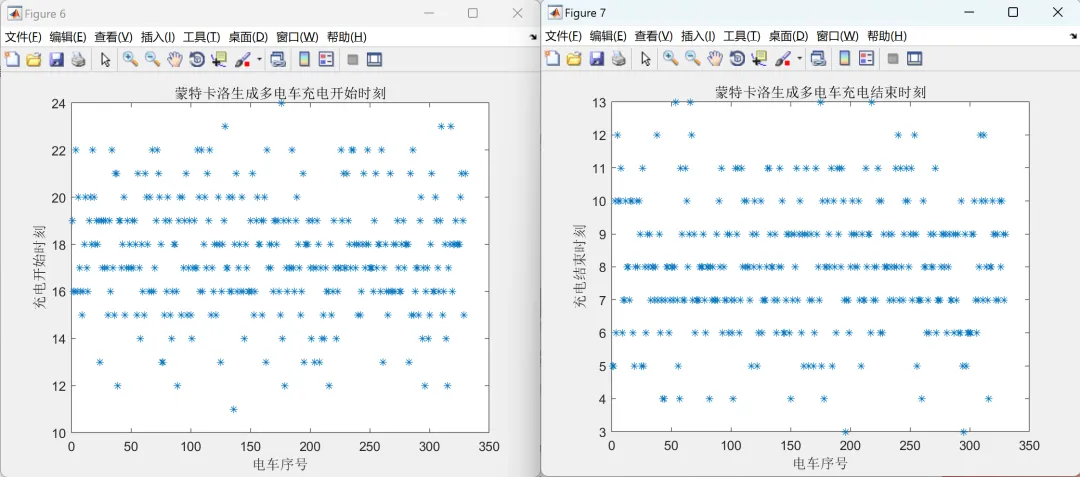

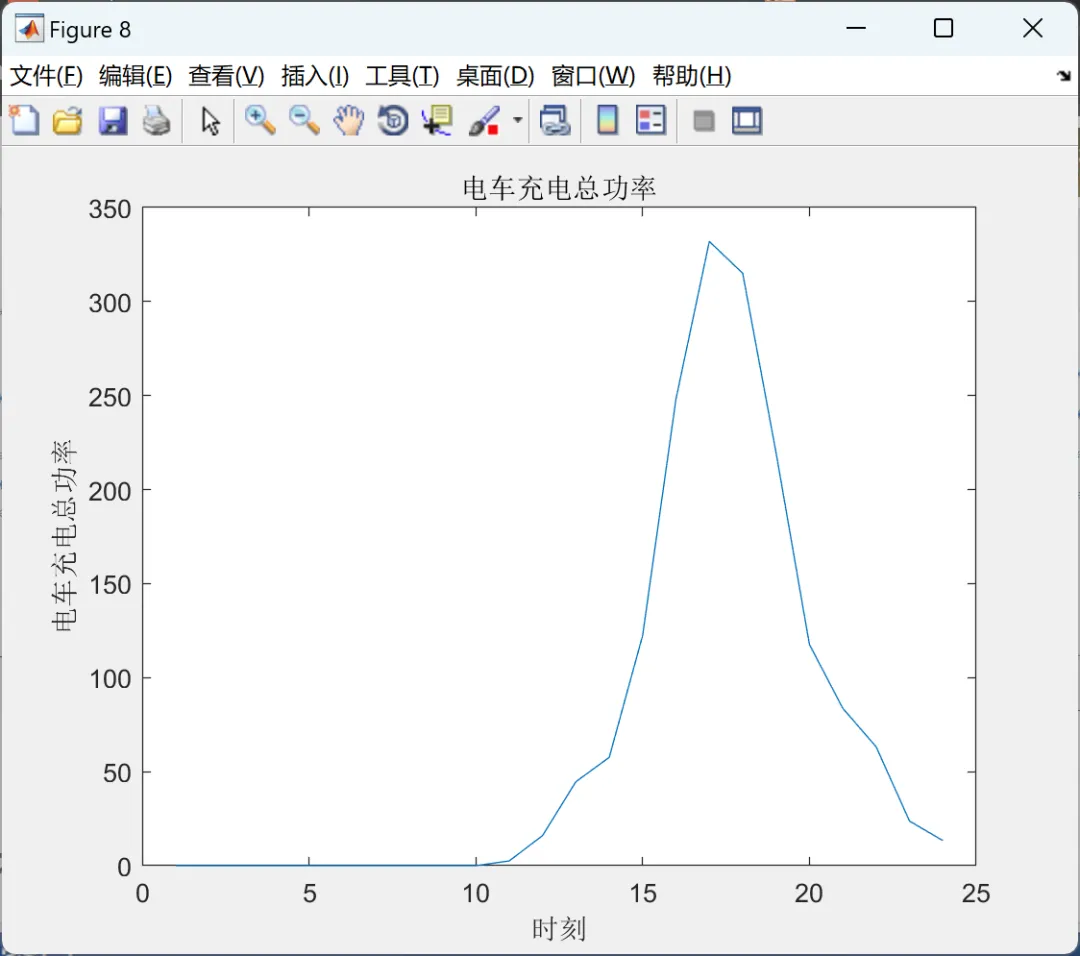

2.0 蒙特卡洛生成电车负荷

编辑

编辑

编辑

编辑

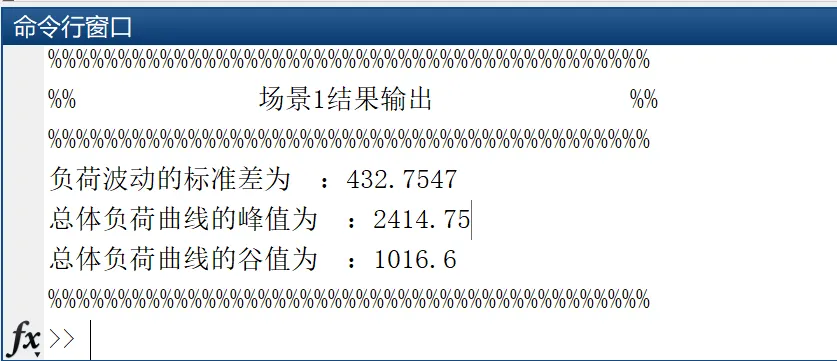

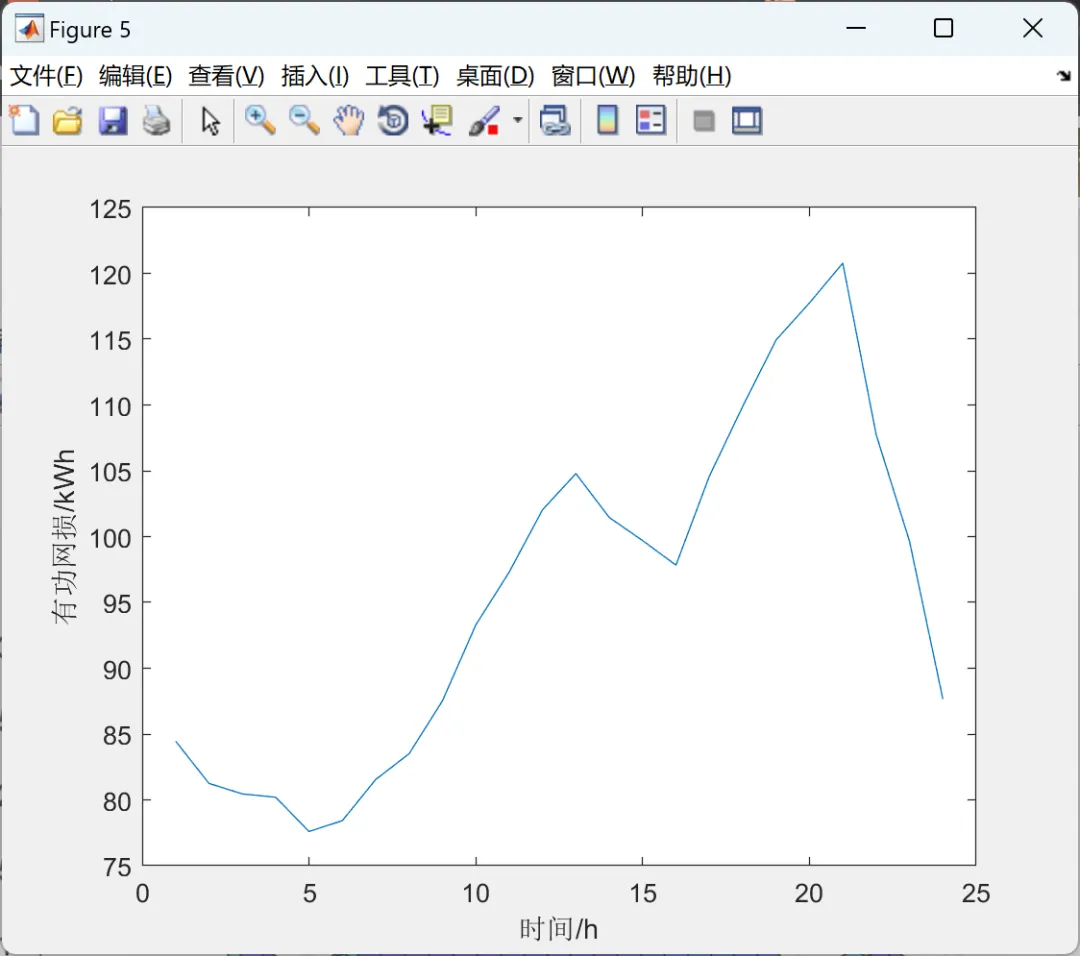

2.1 基础场景，无电动汽车

编辑

编辑

编辑

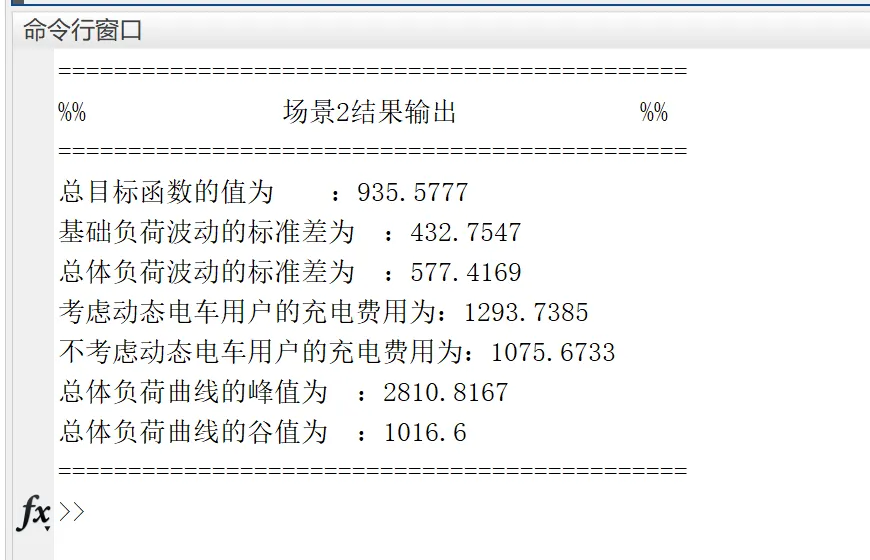

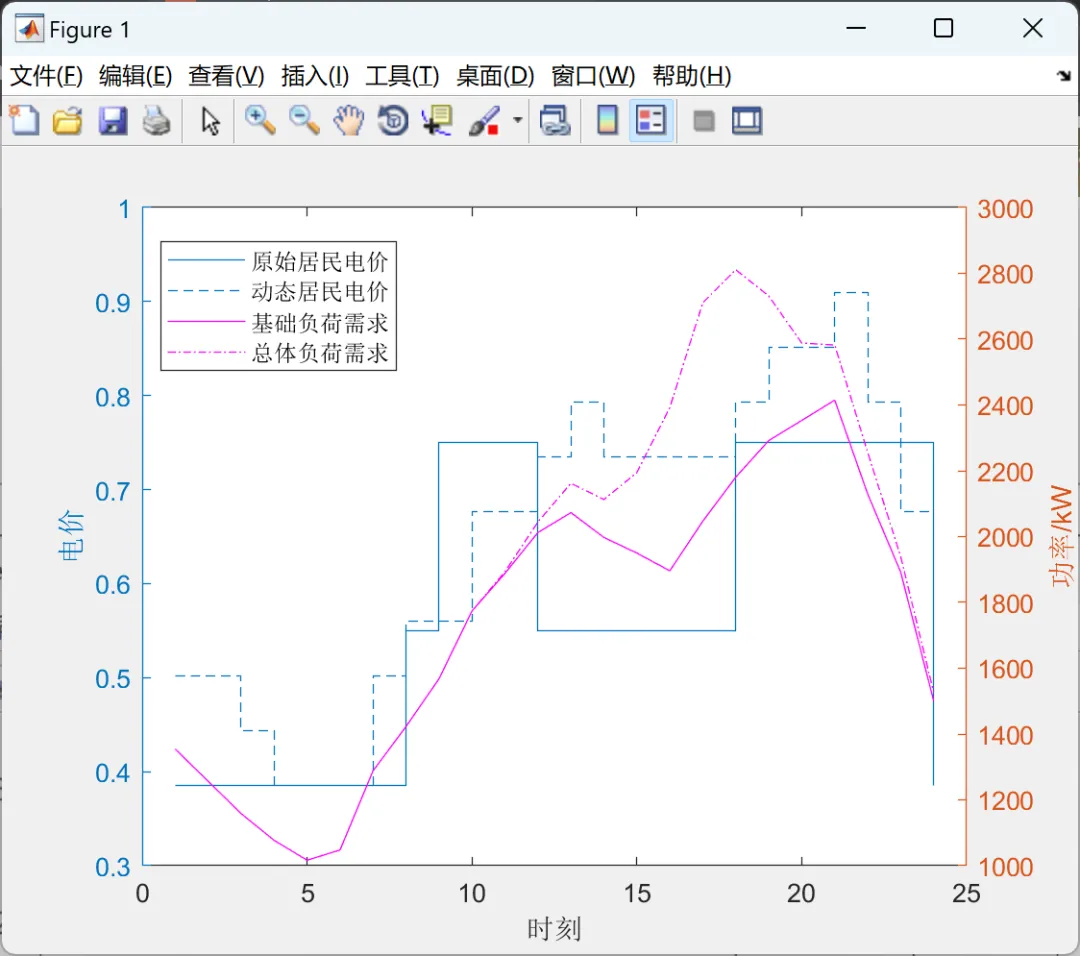

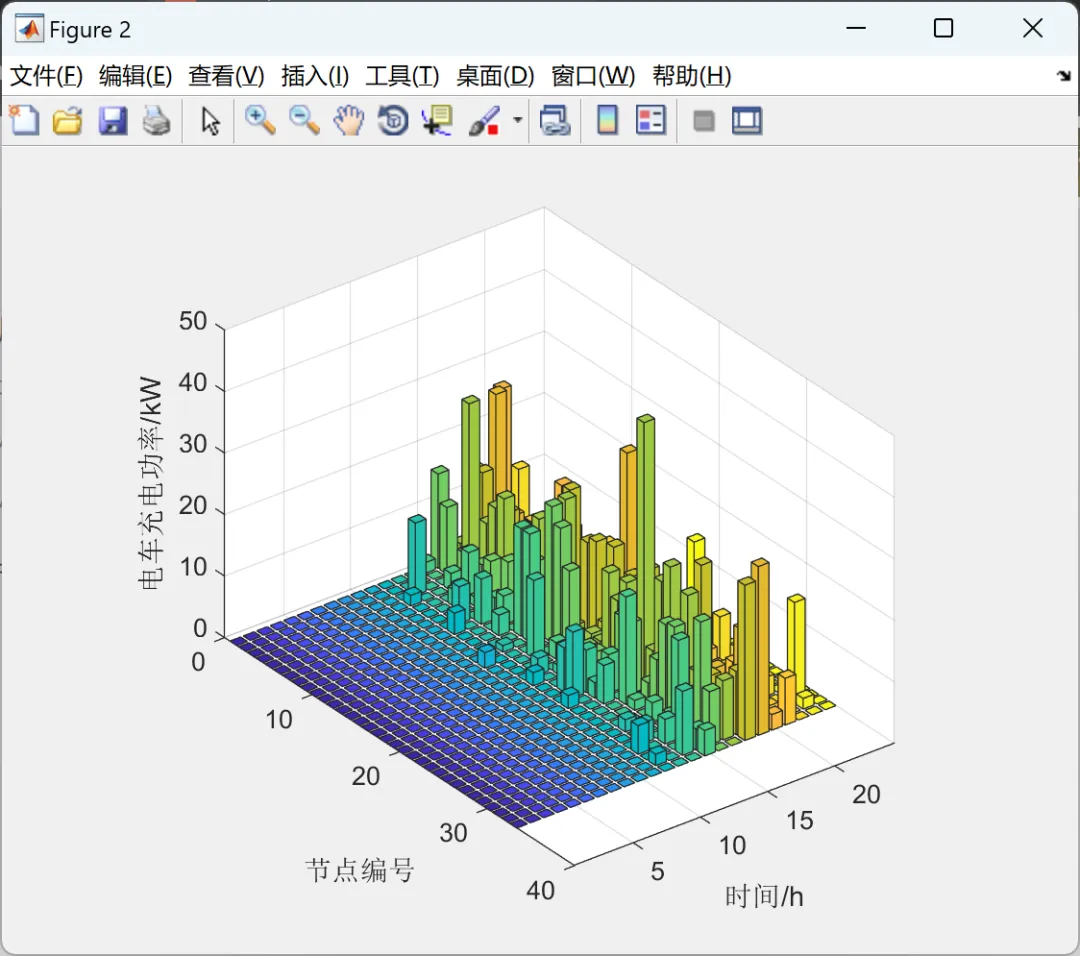

2.2 场景2：无电动汽车无序充电

编辑

编辑

编辑

编辑

编辑

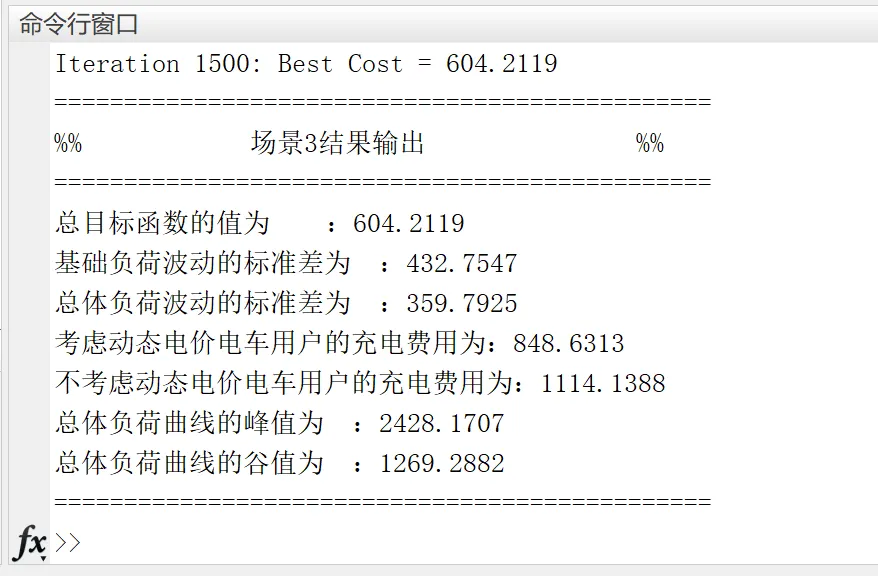

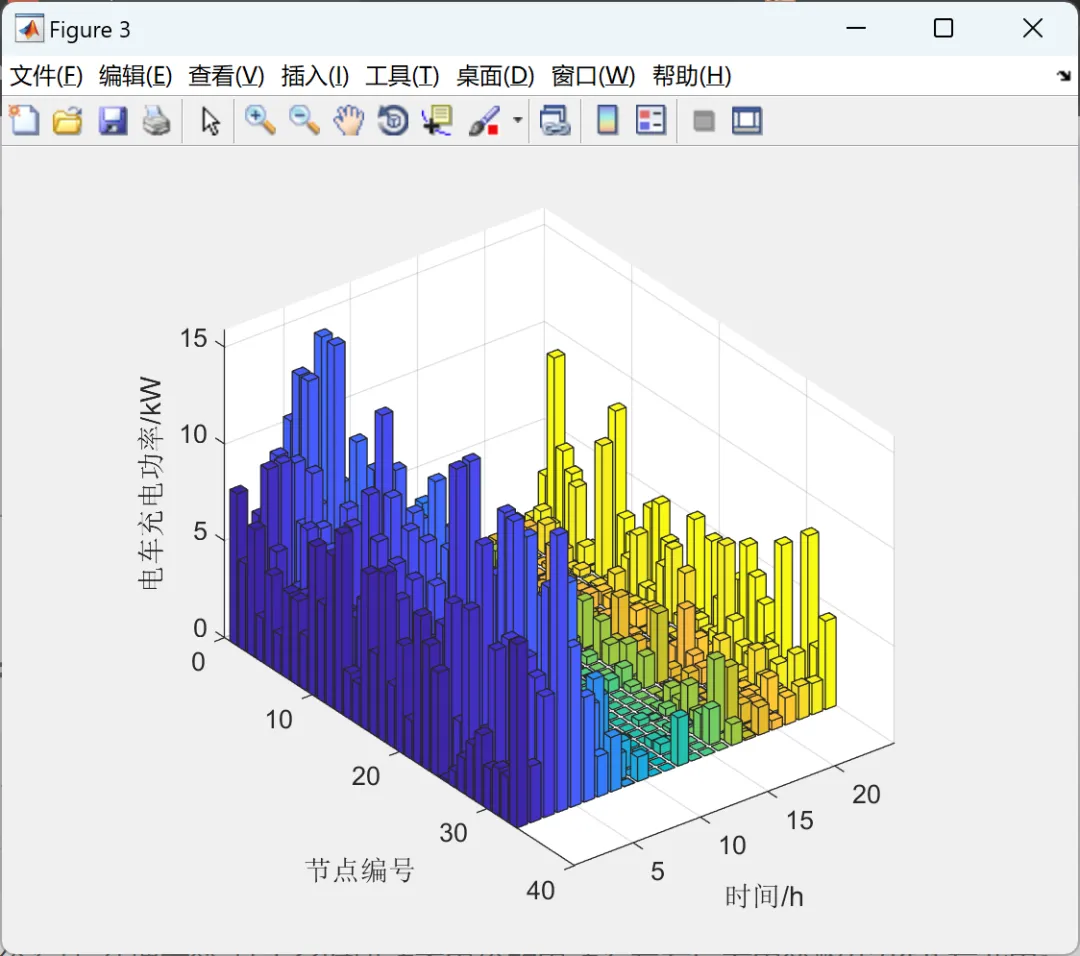

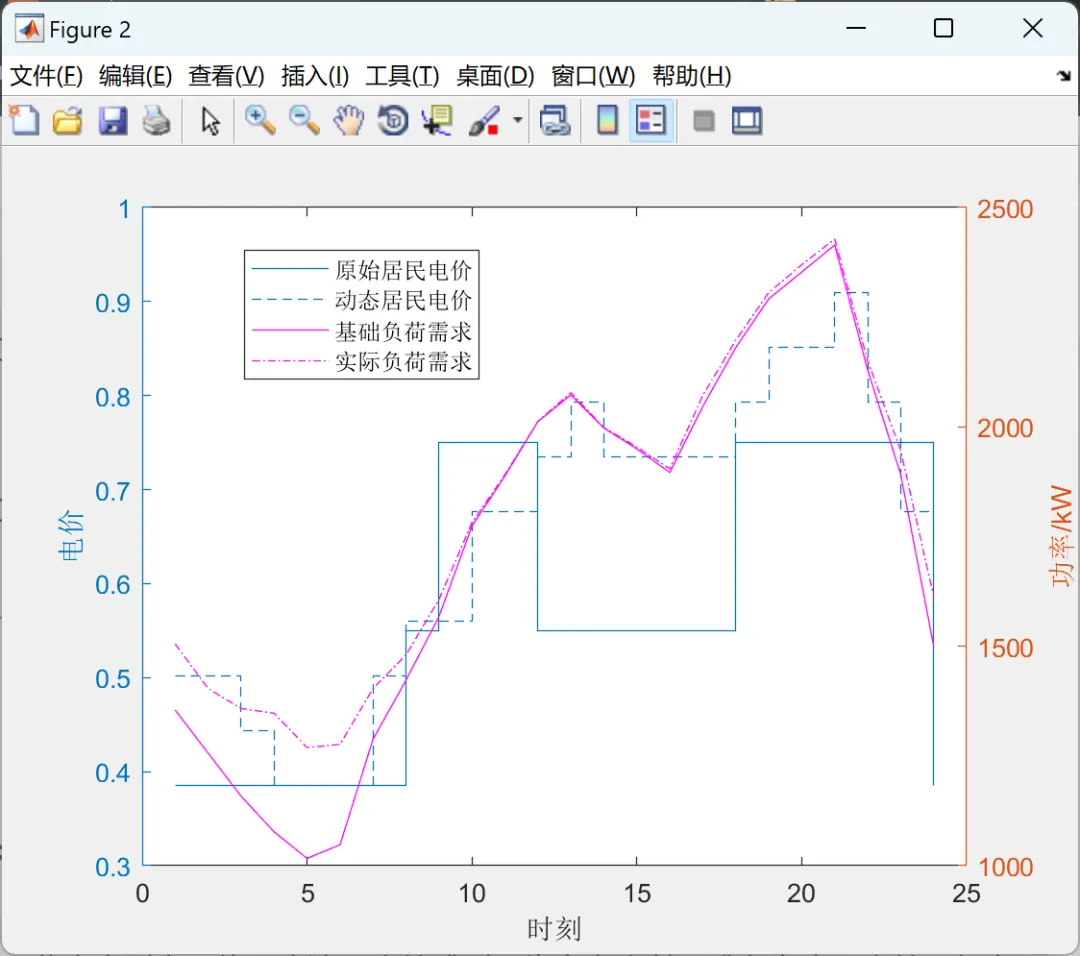

2.3 场景3：电动汽车有序充电

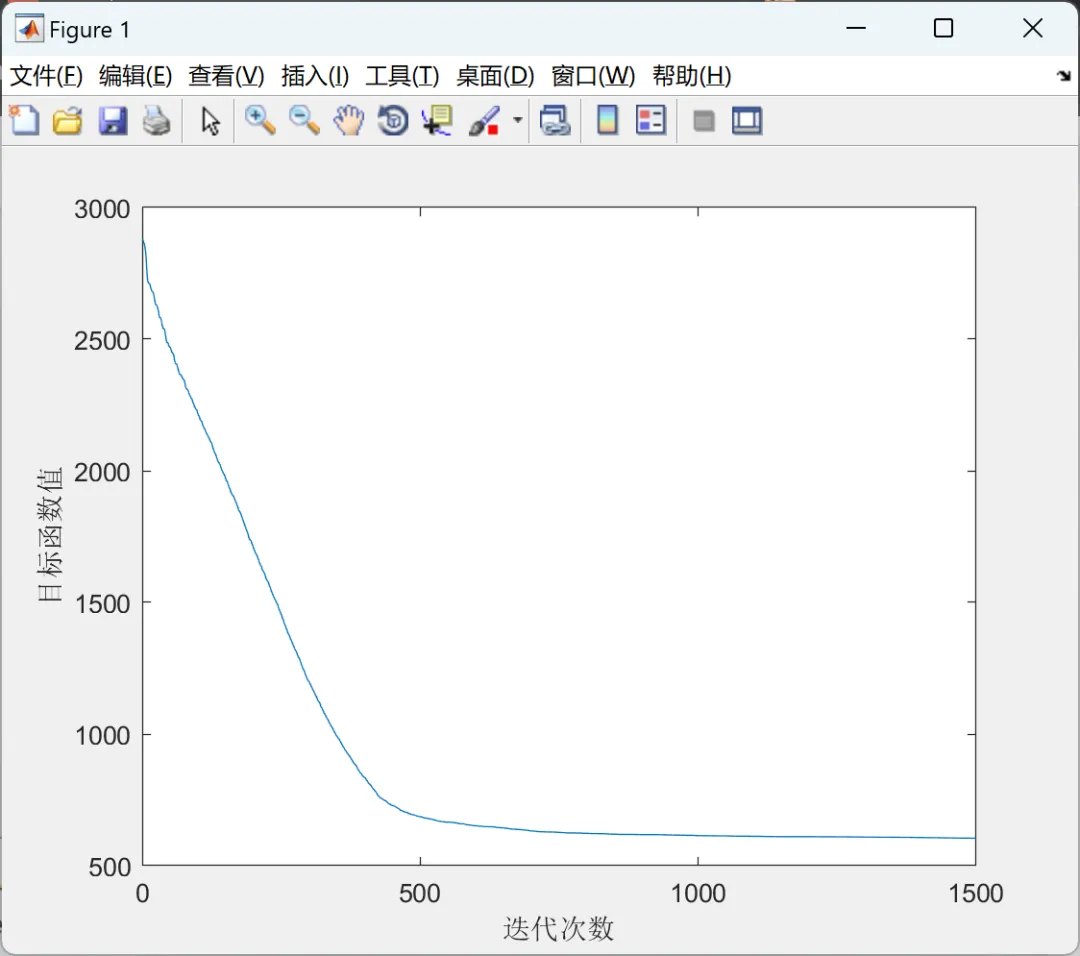

粒子群算法求解

编辑

编辑

编辑

编辑

编辑

编辑

部分代码：

%% 粒子群算法优化求解MaxIt=1500;      % 迭代次数nPop=650;        % 种群规模nVar = sum(sum(Tap));% 决策变量数量nVar1 = [0; sum(Tap,2)];% 各个电动车的决策变量数量（实际上就是每辆车的可调度时段数）VarMin = zeros(1,nVar);% 决策变量下限VarMax = EV_features.S_char*ones(1,nVar);% 决策变量上限% 调用粒子群算法进行优化求解[bestPosition, fitValue ,BestCost] = PSOFUN(@objective2,nVar,VarMin,VarMax,MaxIt,nPop);% 变量还原(把原本 电动车数*调度时段数 的决策变量转变为 电动车数*24h 的电动车逐时充电功率矩阵，方便后续计算)Load_EV_tran = zeros(car_number,48);for i=1:car_number    Load_EV_tran(i,EV_features.Starttime(i):EV_features.Endtime(i)+24)=bestPosition(sum(nVar1(1:i))+1:sum(nVar1(1:i+1)));endLoad_EV = (Load_EV_tran(:,1:24)+Load_EV_tran(:,25:48));% 计算各节点电动汽车充电需求P_L_EV = zeros(33,24);for i=1:33   P_L_EV(i,:) = sum(Load_EV((i-1)*car_number/33+1:(i-1)*car_number/33+car_number/33,:))/1000;end% 计算实际的总体负荷mpc=case33bw;P_L_act = sum(Power_load.*mpc.bus(:,3))+sum(P_L_EV);% 验证是否满足潮流约束并计算最优潮流V = zeros(33,24);% 逐时记录电压P_loss = zeros(1,24);% 逐时记录网损for t=1:T    mpc=case33bw;    mpc.bus(:,3)=Power_load(t).*mpc.bus(:,3);% 当前时刻各节点基础负荷    mpc.bus(:,3)=mpc.bus(:,3)+P_L_EV(:,t);% 加上电动汽车充电渡河    [result,sucess]=runopf(mpc,mpoption('OUT_ALL',0,'VERBOSE',0,'PF_ALG',3));% matpower计算最优潮流    V(:,t) = result.bus(:,3);% 当前时刻各节点电压幅值    P_loss(t) = sum(result.branch(:,14)+result.branch(:,16));% 当前时刻系统网损    if sucess == 1% 判断是否满足潮流约束%         disp('当前场景满足潮流约束！')    elseif sucess == 0        disp('当前场景不满足潮流约束！')    endend%% 优化结果可视化[fun,C_1,C_2] = objective2(bestPosition);C_1_0 = sqrt((sum((P_L_base*1000-mean(P_L_base)*1000).^2))/24);C_2_1 = sum(sum(P_EV_0).*csell);

disp('===============================================')disp('%%            场景3结果输出               %%')disp('===============================================')disp(['总目标函数的值为    ：',num2str(fun)])disp(['基础负荷波动的标准差为  ：',num2str(C_1_0)])disp(['总体负荷波动的标准差为  ：',num2str(C_1)])disp(['考虑动态电价电车用户的充电费用为：',num2str(C_2)])disp(['不考虑动态电价电车用户的充电费用为：',num2str(C_2_1)])disp(['总体负荷曲线的峰值为  ：',num2str(max(P_L_act*1000))])disp(['总体负荷曲线的谷值为  ：',num2str(min(P_L_act*1000))])

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]陈嘉德,徐海博,孙瑞雪等.基于多时段动态电价的电动汽车有序充电策略优化[J].东北电力技术,2023,44(02):40-46.
