自动驾驶系统集成实战：从算法到工程，如何打造稳定可靠的辅助驾驶体验

摘要：本文深入探讨自动驾驶系统集成的核心挑战与解决方案。不同于单个算法的性能优化，真正的难点在于如何让感知、规划、控制等模块在复杂场景下稳定协同。文章基于领航辅助与基础辅助驾驶融合方案，系统解析了功能集成的九个关键维度：双主线架构设计、模块闭环组织、状态机设计、故障抑制分离、多功能仲裁、控制平滑切换、通信链路分层、驾驶员监控闭环以及工程落地要点。通过构建可解释、可诊断、可验证的集成架构，将前沿算法转化为用户可感知、可信任的驾驶体验。

    一套辅助驾驶系统，最吸引眼球的往往是感知、预测、规划这些“聪明”的算法。但真正落到车上，决定体验上限的并不只是某一个模块有多强，而是所有模块能不能在复杂场景下稳定协同。

    车辆在路上行驶时，系统要同时理解道路、识别障碍物、跟踪自车状态、响应驾驶员操作、处理底盘反馈、判断故障风险，还要把状态清楚地告诉用户。任何一个环节说不清、接不上、切换不平顺，都会把原本先进的功能变成令人不安的体验。

    这就是功能集成的价值：它像一套中枢神经，把分散的算法、状态、通信和控制组织起来，让系统知道什么时候可以接管，什么时候应该等待，什么时候必须降级，什么时候必须退出。

    本文围绕一套领航辅助与基础辅助驾驶融合的集成方案，聊一聊功能集成到底在集成什么，以及一套可量产的辅助驾驶架构应该如何设计。

1. 先把系统拆清楚：两条主线，各司其职

    从功能形态看，整套系统可以拆成两条主线。

    第一条是领航辅助主线。它关注导航路径、环境模型、决策规划、轨迹生成和车辆控制，目标是在更复杂的道路场景下完成连续辅助驾驶。

    第二条是基础辅助驾驶主线。它覆盖自适应巡航、车道保持、自动变道、紧急制动等能力，目标是在明确边界内提供稳定可靠的辅助功能。

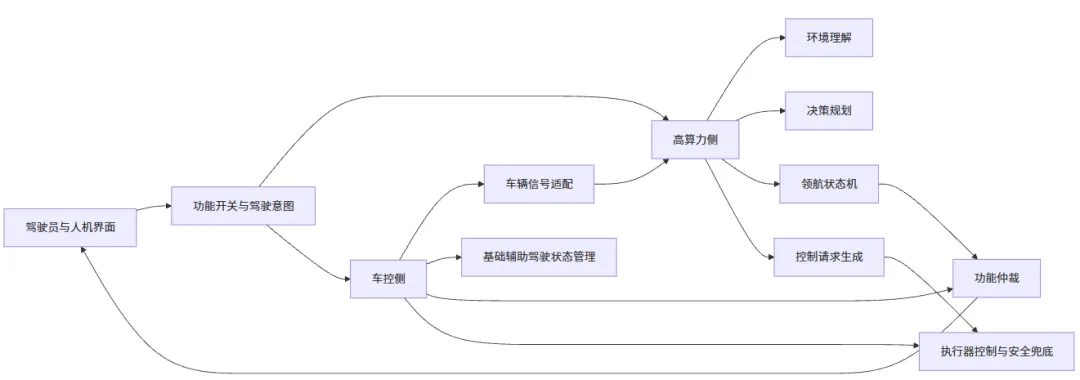

    从计算分工看，系统通常由高算力侧和车控侧共同完成。高算力侧更适合承担环境理解、决策规划、状态机管理和部分控制量生成；车控侧更适合承担车辆信号适配、基础辅助驾驶状态管理、功能仲裁、执行器相关控制以及安全兜底。

    这种拆分看似普通，却非常关键。它让复杂能力有足够算力发挥，也让车辆控制链路保持清晰、稳定和可验证。当高级功能暂时不可用时，系统仍然有机会降级到基础辅助驾驶，而不是从“自动控制”直接跳到“完全退出”。

2. 功能集成不是连线，而是组织一套闭环

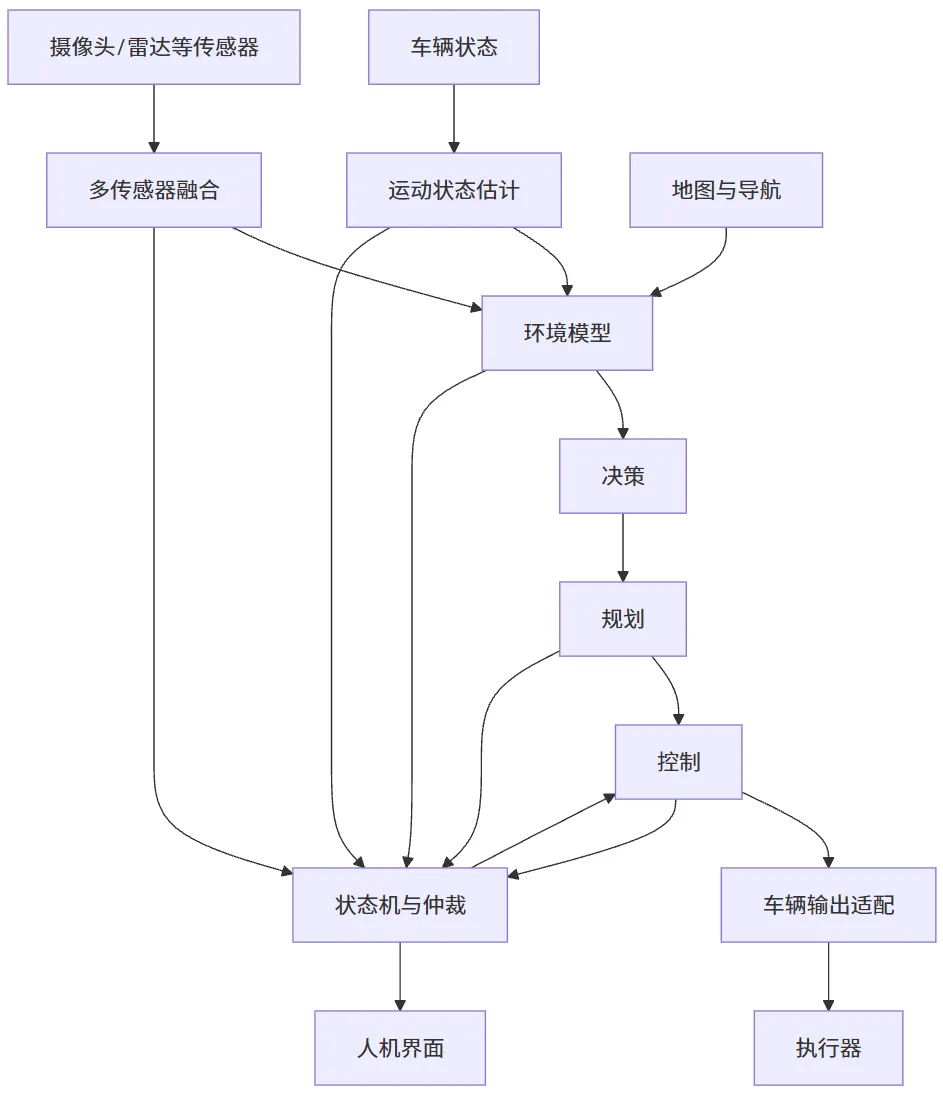

    辅助驾驶系统里有很多模块，但功能集成不能只是把模块简单串起来。真正有效的集成，需要让每个模块都在闭环里有明确位置。

    车辆运动状态模块负责持续输出自车位置、速度、加速度、横摆角和横摆角速度。这是后续环境建模、规划控制的基础。

    多传感器融合模块负责把摄像头、雷达等感知结果整合成更稳定的障碍物信息，降低单一传感器不稳定带来的影响。

    环境模型模块负责融合地图、车道线、障碍物和自车状态，形成决策规划可以使用的道路表达。

    决策模块负责结合导航、驾驶员意图、慢车超越等动机，判断目标车道和行驶意图。

    规划模块负责在环境模型中生成横向和纵向轨迹，让车辆知道接下来该怎么走。

    控制模块负责把轨迹转化为加速度、方向盘转角、扭矩等控制请求。

    车辆输入/输出适配模块负责屏蔽车型差异，把不同车辆信号映射到统一接口，再把系统输出转换成整车可执行的请求。

    而状态机与仲裁模块，则是整套系统的“大脑”。它要收集各模块状态，判断功能是否可用，决定是否降级或退出，并把最终状态同步给人机界面。

3. 状态机：让系统每一步都有理由

    辅助驾驶最怕“状态不明”。用户看到功能突然退出，工程师看到日志无法解释，测试人员无法复现，这些问题背后往往都是状态机设计不清楚。

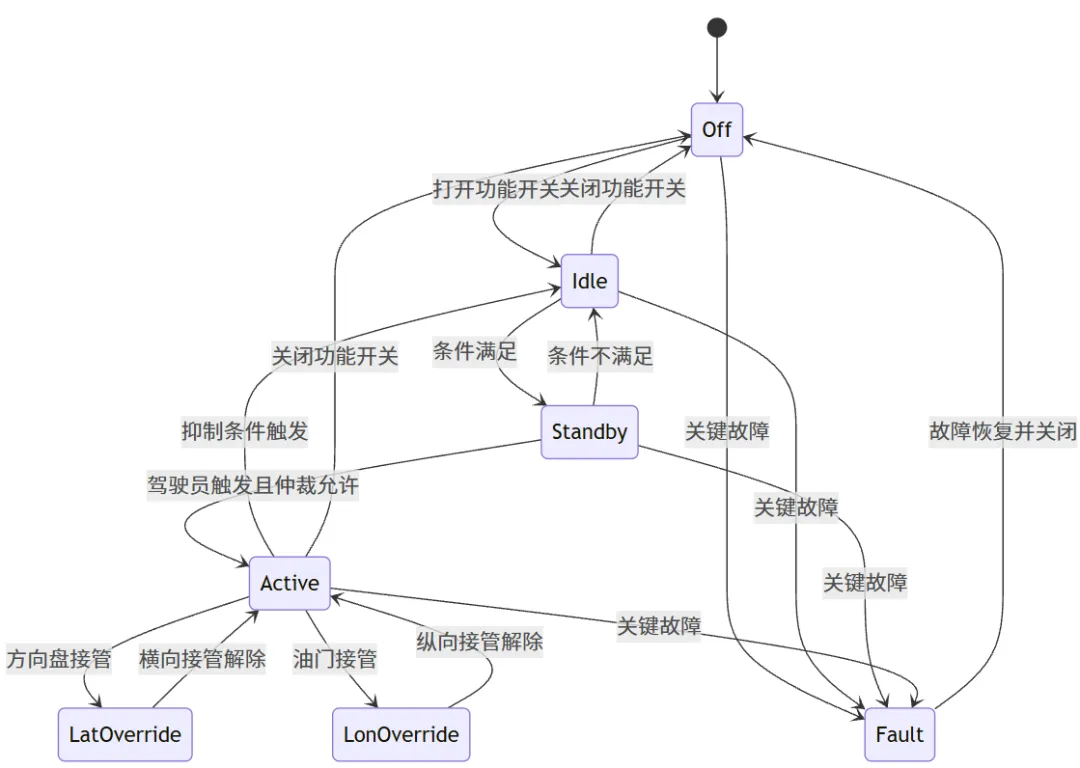

一个清晰的领航辅助状态机，可以抽象为以下几类状态：

• Off：功能关闭。
• Idle：功能已打开，但条件不足，暂时被抑制。
• Standby：条件满足，等待驾驶员触发。
• Active：功能正常控制车辆。
• LatOverride：驾驶员接管横向控制，系统优先响应方向盘输入。
• LonOverride：驾驶员接管纵向控制，系统优先响应油门输入。
• Fault：系统故障，功能退出。

    状态机的核心价值，不是多列几个枚举，而是把系统行为讲清楚。

    用户打开功能开关后，系统进入开启链路；定位、导航、环境模型、规划、控制和底盘状态都满足要求时，系统进入就绪；驾驶员触发巡航类开关且仲裁允许时，系统进入激活；当规划异常、控制异常、底盘异常或驾驶员干预时，系统进入抑制、超控或退出；当关键硬件、执行器、通信链路出现故障时，系统进入故障。

    一套好的状态机，应该能回答三个问题：

1. 当前系统能不能控制车辆。
2. 如果不能，原因是什么。
3. 接下来应该提示、等待、降级，还是退出。

    只要这三个问题回答清楚，系统就不再是一个“黑盒功能”，而是一套可解释、可诊断、可验证的工程系统。

4. 抑制和故障要分开：不要只告诉用户“不可用”

    很多辅助驾驶体验差，并不是因为功能退出，而是因为它只告诉用户“不可用”，却没有告诉用户为什么不可用。功能集成里应把故障和抑制分开处理。故障代表系统或关键部件已经不可信，例如传感器硬件异常、控制器异常、执行器异常、车辆关键状态无效、通信异常等。发生故障时，系统应退出相关功能，并上报明确的可诊断状态。

    抑制则代表当前条件暂时不满足，但不一定是系统坏了。例如：

• 传感器被遮挡。
• 定位不在支持区域，或定位状态异常。
• 导航路径不可用。
• 车道线、道路坡度、道路结构不满足规划要求。
• 环境模型、决策规划、控制模块输出异常。
• 驾驶员踩下刹车、打开危险警告灯、未系安全带。
• 车门、后备箱或机盖打开。
• 车辆处于制动防抱死、牵引力控制、车身稳定控制、紧急制动等安全功能介入状态。
• 车速、档位、胎压等车辆条件不满足。

    故障和抑制分清楚之后，系统才能做更细腻的处理。真正严重的问题必须退出；暂时不满足的问题可以等待恢复；高级功能不可用时，可以按策略降级到基础辅助驾驶能力。这也是用户体验里很重要的一点：用户可以接受系统保守，但很难接受系统莫名其妙。

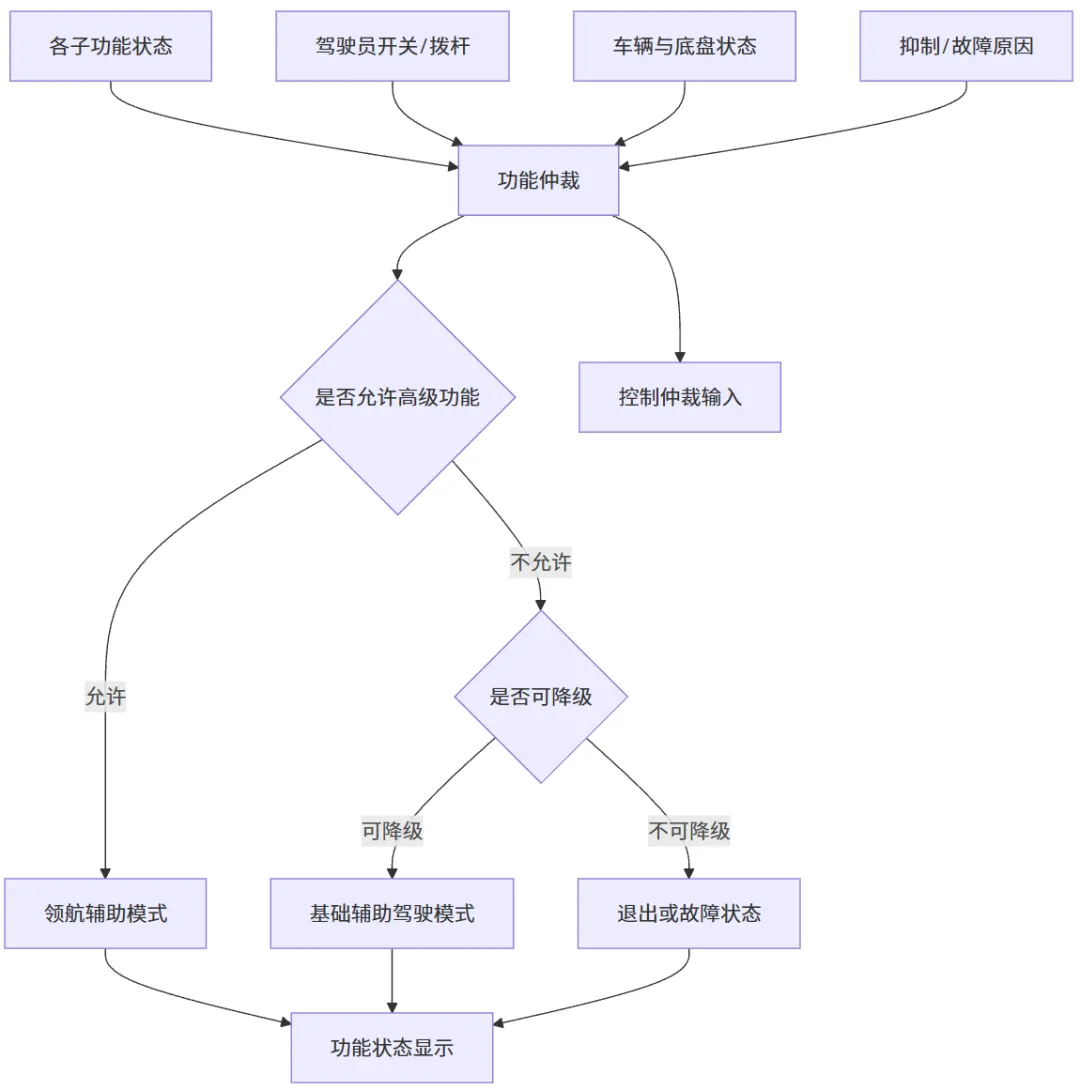

5. 功能仲裁：多个功能不能各说各话

    同一辆车上往往同时存在多种辅助驾驶功能。它们共享传感器、车辆状态、控制执行器和人机界面。如果没有统一仲裁，就很容易出现功能抢占、状态冲突、显示不一致等问题。

    功能仲裁模块的职责，就是把所有子功能状态、驾驶员开关、拨杆操作、制动踏板状态和系统配置收集起来，输出唯一的最终功能模式。

    在一套典型策略中，功能优先级可以理解为：

领航辅助 > 集成巡航 > 自适应巡航 > 紧急车道辅助 > 车道保持 > 自动变道。

    主动安全功能需要单独考虑，因为它的目标不是舒适，而是在风险场景中优先保证安全。

仲裁模块最终要输出的不只是“开哪个功能”，还包括：

• 当前允许启用的功能模式。
• 面向人机界面的功能状态。
• 抑制或故障原因。
• 驾驶员设定速度和跟车时距。
• 横向或纵向是否处于驾驶员超控。
• 自动变道确认、功能降级等策略开关。

    集中仲裁的好处是，系统对内只有一个功能真相，对外也只有一个状态表达。工程上少了冲突，用户侧也少了困惑。

6. 控制仲裁：真正影响体感的是“切换那一下”

    功能状态切换只是逻辑正确，控制量切换才决定体感是否舒服。领航辅助、车道保持、自适应巡航等功能都可能产生横向或纵向控制请求。如果每个功能都直接把控制量打到执行端，系统就很难保证切换过程平顺，也很难处理降级、超控和异常退出。

    此，控制仲裁模块应作为统一控制出口。它接收不同功能的加速度、方向盘转角、扭矩等控制请求，再决定当前采用哪一路控制量。

    例如，领航辅助激活时，优先使用领航规划控制；降级到基础巡航时，切换到基础纵向控制；驾驶员大力转向时，进入横向超控；驾驶员踩油门时，进入纵向超控。

    这里最关键的是“平顺”。常见做法包括：

• 对控制量做低通滤波或均值滤波。
• 以前后两个控制请求为端点，在标定时间内做平滑过渡。
• 在控制源切换前保持上一帧有效控制量，避免输出丢帧。
• 规划侧在重规划时配合控制侧做重置，减少突变。
• 基础辅助驾驶侧重点标定功能使能瞬间的控制输出。

    用户不关心控制量从哪个模块来，但用户会立刻感受到方向盘是否突然抖了一下、纵向是否猛地一顿。控制仲裁解决的，正是这种从工程正确到体验自然之间的距离。

7. 通信链路：实时控制和状态消息不要挤在一起

    跨控制器通信同时面对两类需求：一类是实时性，另一类是扩展性。车辆状态和控制量是高实时信号，延迟和阻塞都会直接影响控制闭环。状态、诊断、调试和较大体量的结构化消息，则更关注表达完整和扩展方便。

    因此，一个合理的设计是把通信分成两条链路：

• 高实时链路：传输车辆状态和控制量等关键结构化数据。
• 通用网络链路：传输状态、调试、诊断和较大体量消息。


    高实时链路适合承载车速、方向盘角度、档位、制动踏板、驾驶员输入、底盘故障、底盘功能状态、传感器状态，以及控制输出中的加速度、转向、档位、灯光、声音和显示请求。

    通用网络链路适合承载状态机输出、仲裁指令、基础辅助驾驶状态、环境模型摘要、控制信息等。数据帧可以由帧头和载荷组成，帧头携带消息长度等基础信息，载荷采用结构化序列化格式，接收端负责拆包、粘包处理、反序列化和消息转发。

    这类双链路设计的价值很直接：关键控制闭环不被大流量消息阻塞，状态与调试信息也能保持良好的扩展性。

8. 驾驶员监控：系统越自动，越要能确认人还在环

    辅助驾驶不是无人驾驶。系统可以承担一部分驾驶任务，但驾驶员仍然必须具备接管能力。因此，在功能激活状态下，驾驶员监控必须进入状态机闭环。

    第一类监控是手扶方向盘检测。如果车辆具备直接检测能力，可以优先使用方向盘接触传感器；当该传感器不可用时，可以退回到基于方向盘力矩的间接判断。间接方案通常使用两个阈值：低阈值用于判断脱手，高阈值用于判断重新握持，并配合持续时间过滤，减少误判。

    第二类监控是驾驶员状态监控。系统需要关注驾驶员是否在位、是否疲劳、是否分心。轻微异常可以通过文字或声音提醒；持续异常需要升级报警；严重异常或驾驶员不在位时，应触发接管提醒，并抑制或退出功能。

    驾驶员监控的关键不是“发现异常”这么简单，而是要形成分级响应：

• 正常时不打扰。
• 轻微异常时提醒。
• 持续异常时升级报警。
• 严重异常时退出或降级。

    这套闭环决定了系统是否既能帮用户驾驶，又不会让用户误以为自己可以完全放手。

9. 工程落地的六个要点

    第一，状态机要可诊断。功能状态、抑制原因、故障原因和人机界面状态应能互相对应，避免出现“功能不可用但原因未知”的体验。

    第二，仲裁要集中。多个辅助驾驶功能共享车辆控制权，必须通过统一仲裁输出最终模式。

    第三，控制出口要统一。不同功能可以产生不同控制请求，但最终控制量应由统一模块输出，便于做平滑、保持、降级和安全限制。

    第四，通信链路要分层。实时控制信号和状态调试信号的要求不同，混在同一条链路里容易引入拥塞和延迟风险。

    第五，驾驶员优先级必须高于自动系统。刹车、大转向、油门等驾驶员输入应能触发退出、横向超控或纵向超控。

    第六，降级比退出更考验设计。好的功能集成不是异常时简单关闭功能，而是根据风险等级和可用能力，选择更合适的降级路径。

10. 结语：让先进功能变成可信体验

    辅助驾驶功能集成的难点，不在于把所有模块接起来，而在于让系统在复杂状态下仍然有秩序。

    什么时候能开，什么时候该等，什么时候要降级，什么时候必须退出，为什么退出，如何提示驾驶员，控制量如何平顺切换，通信链路如何保证实时性，这些问题都需要在功能集成层面被认真回答。

    一套成熟的集成架构，应当把状态机、功能仲裁、控制仲裁、通信链路和驾驶员监控放在同一个安全闭环中设计。只有这样，算法能力才能真正转化为用户可感知、可理解、可信任的驾驶体验。
