电动汽车如何变身移动电站？详解MATLAB双向充电仿真

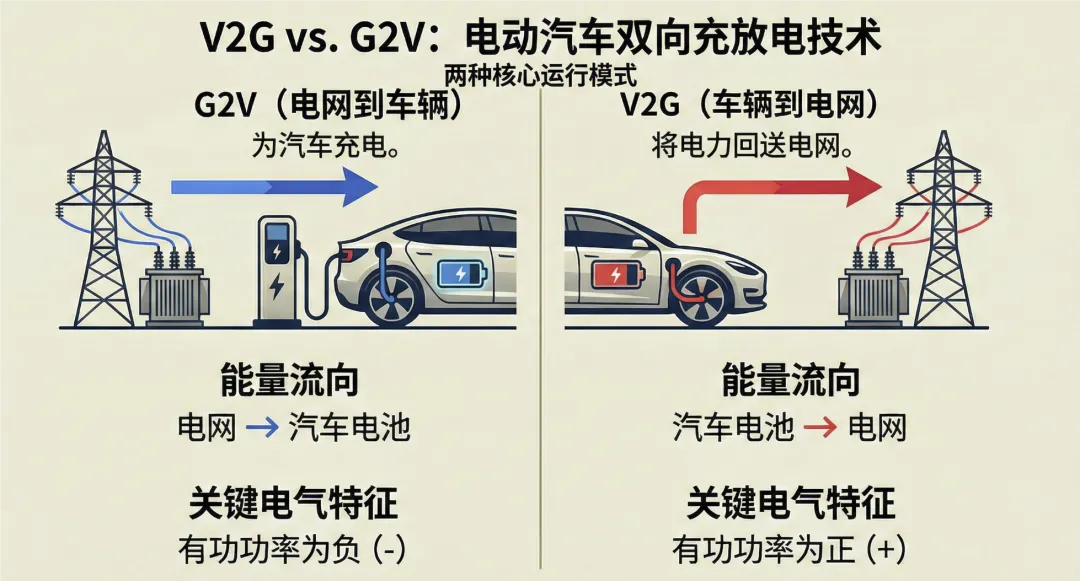

电动汽车不仅仅是交通工具，它们还可以是移动的储能单元。当我们需要给车充电时，这叫G2V（电网到车辆）；当电网需要支援时，车里的电池能反向送电，这就是V2G（车辆到电网）。要实现这种灵活的能量转换，电路设计和控制策略是关键。今天我们通过一个10kW的三相电动汽车充电器模型，来看看在MATLAB中是如何实现这一过程的。

核心架构：两级变换不仅是为了稳压

这套系统的电路拓扑其实并不复杂，主要由两部分组成。

靠电网的一侧是前端转换器，也叫有源整流器。它的任务是把电网的交流电变成直流电，并且要死死咬住直流母线的电压，使其保持稳定。在这个模型中，我们将直流母线电压设定在800伏，以此作为能量传输的中间站。

紧接着是连接电池的一侧，这里使用了一个双向的Buck-Boost（降压-升压）转换器。它的作用就像一个水阀，专门用来控制电池的充放电电流。无论是要把电灌进电池，还是要从电池抽水，都靠它来调节。.

参数设定：仿真环境搭建

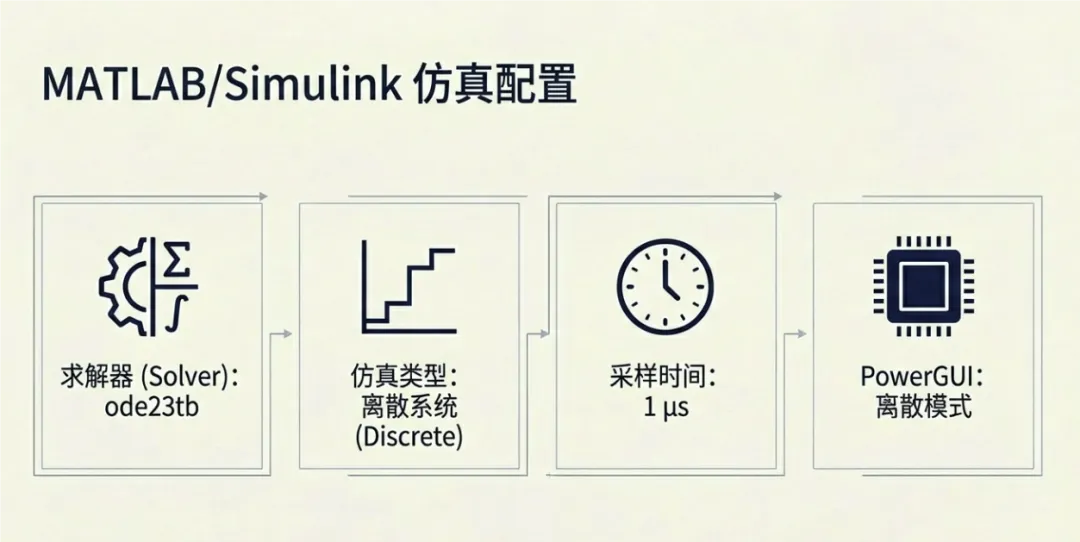

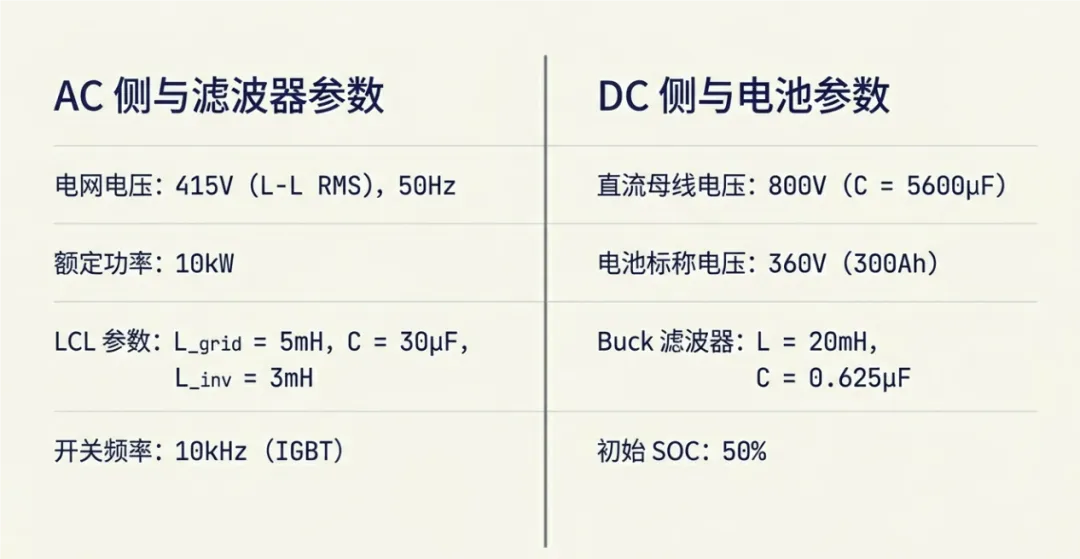

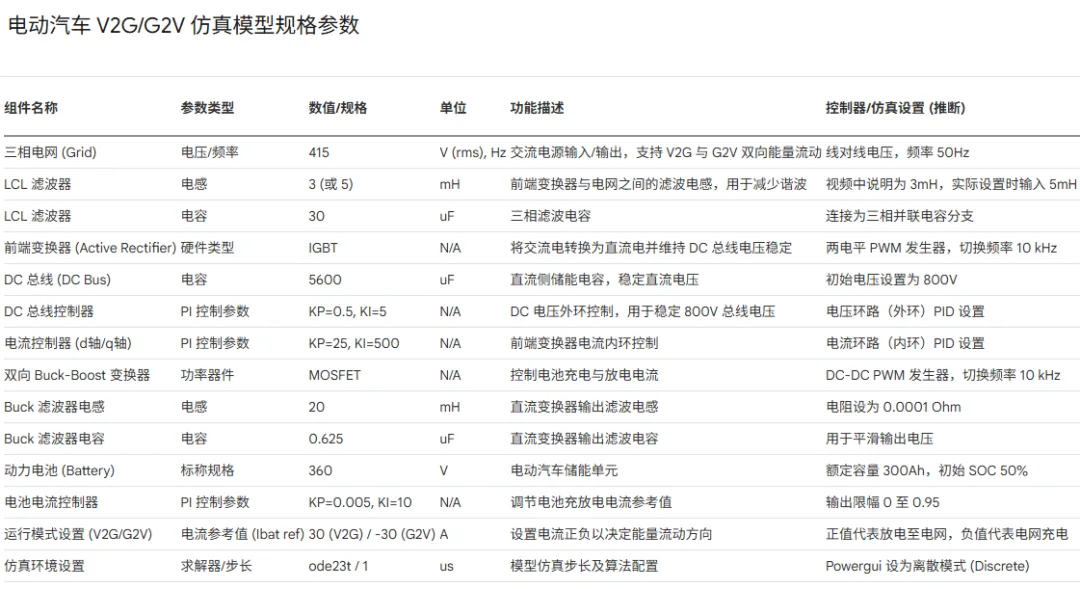

为了让仿真贴近现实，我们需要设置合理的参数。电网侧我们设定为标准的415伏线电压，频率50赫兹。为了滤除杂波，LCL滤波器的参数经过了精心挑选，电感和电容分别是3毫亨和30微法。

在这个10千瓦的系统中，功率开关器件的选择也很讲究。逆变桥部分用了IGBT，而Buck转换器部分用了MOSFET，两者的开关频率都设定在10kHz。电池组的标称电压是360伏，这意味着我们需要从800伏的母线电压降压来给它充电。

控制策略：如何让系统听话？

有了硬件，还得有大脑来指挥。在MATLAB中搭建控制模块时，我们没有直接连接，而是通过传感器来采集电压和电流信号。

对于前端整流器，我们使用了锁相环（PLL）技术。这就像是让系统听着电网的拍子跳舞，确保转换器输出的电压与电网同步。我们利用坐标变换（从abc坐标系转到dq坐标系），把复杂的交流信号变成容易控制的直流信号。

控制的核心是PI控制器（比例积分控制器）。我们设定好目标——比如直流母线要稳在800伏，或者电池电流要达到30安培。PI控制器会不断比较实际值和目标值的差距，然后调整PWM信号，驱动开关管动作。这就好比开车时踩油门，速度慢了就踩深点，快了就松一点。

实战演练：V2G模式下的能量回馈

当我们把所有模块连接好，点击运行，会发生什么呢？

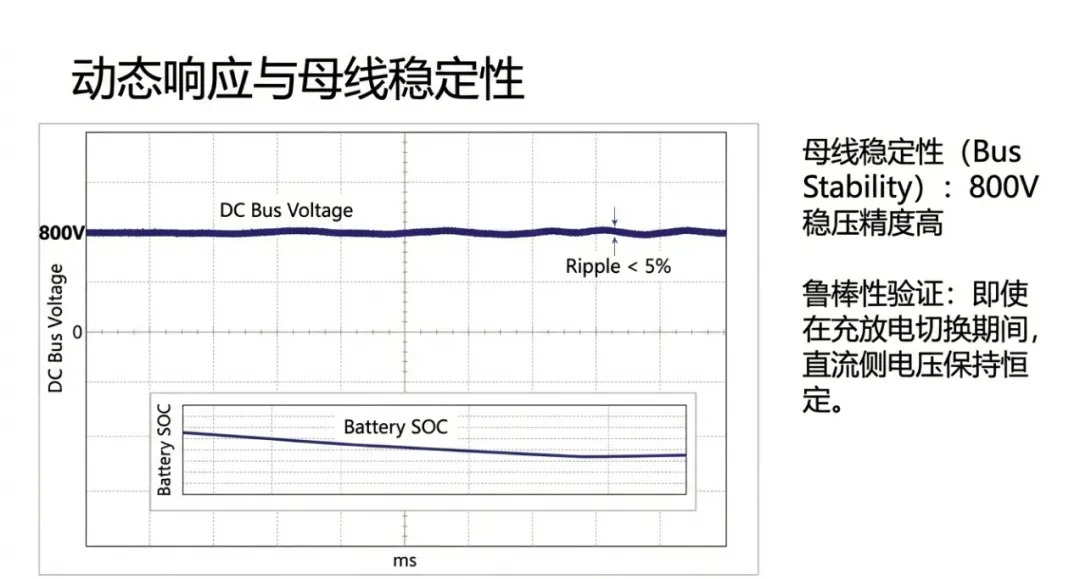

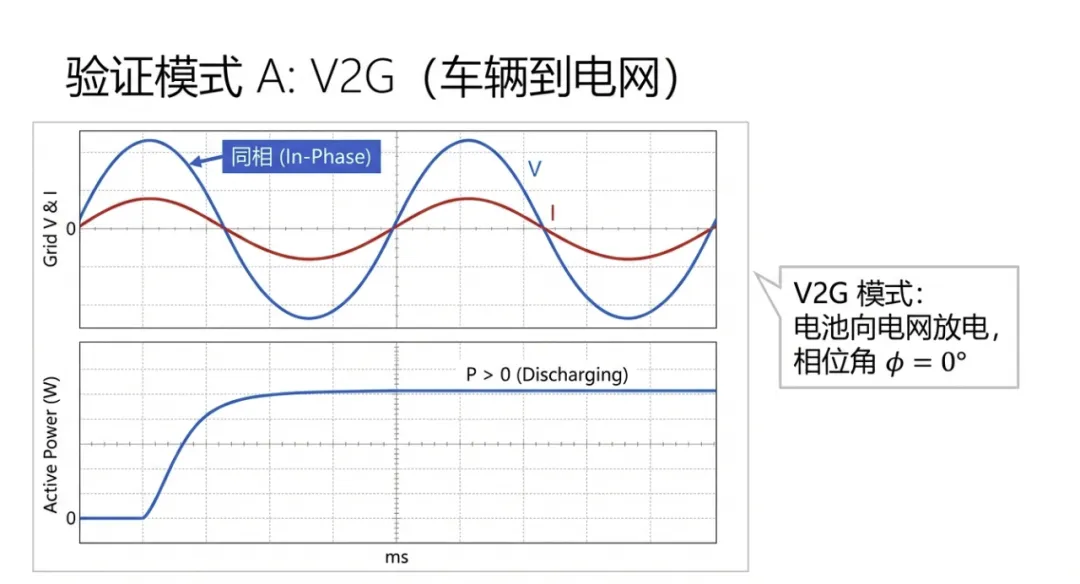

首先测试的是V2G模式，也就是电池向电网送电。在波形图上，我们观察到了一个非常典型的现象：电网电压和电流的波形是同相的，也就是说它们的步调完全一致。这在电力电子中意味着有功功率是正值，能量正在从电池流向电网。此时，我们不仅能看到直流母线电压稳定，还能看到示波器上显示的有功功率为正。

模式切换：如何实现G2V充电？

那么，如果要给车充电该怎么办？

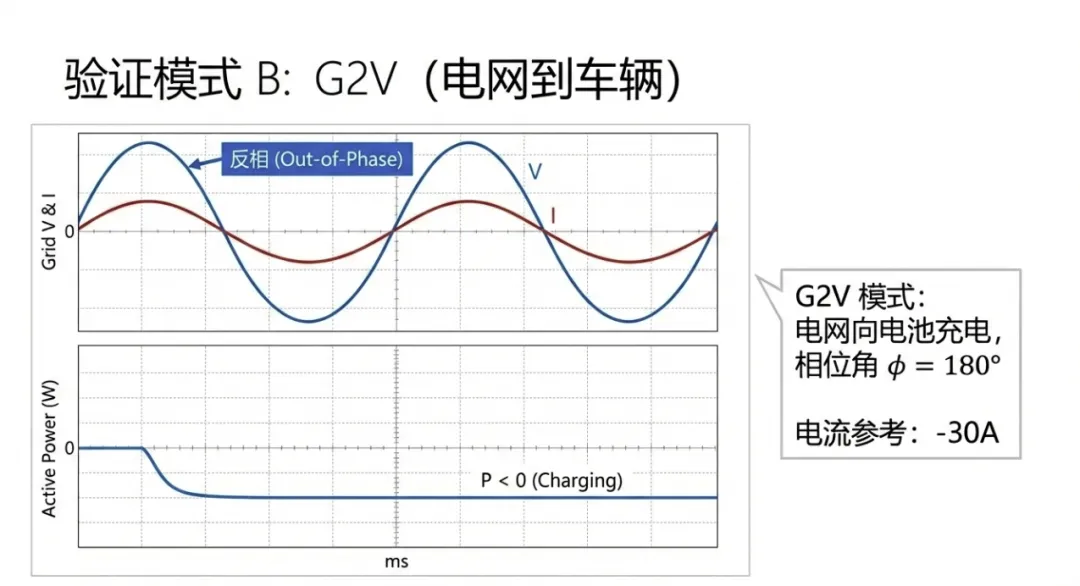

操作非常简单，只需要改变控制指令。在仿真中，我们将电流参考值设为负数。再次运行仿真，你会发现示波器上的波形发生了戏剧性的变化：电压和电流的相位错开了，也就是出现了180度的相位差，变得反相了。

这时候再看功率读数，变成了负值。这说明能量流动的方向反转了，电网正在向电池输送能量，实现了G2V充电模式。

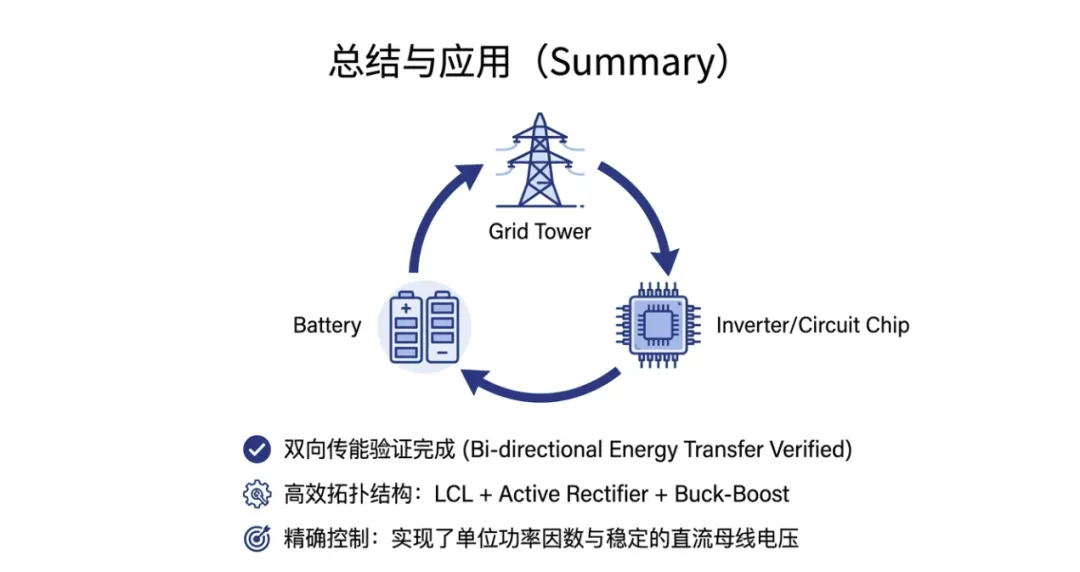

总结

通过这个MATLAB模型，我们清晰地看到了双向充电器的工作原理。从前端整流稳压，到后端电流控制，再到通过简单的电流正负指令切换充放电模式，整个过程逻辑严密。这种仿真不仅验证了理论，也让我们直观地看到了电压电流在不同模式下的相位关系，是理解电动汽车入网技术的一个极佳切入点。
